AMD 785G. Más prestaciones gráficas

por Javier Rodríguez 08/08/2009 ...

Introducción

Mucho se ha hablado de un chipset bastante esperado sobretodo si tenemos en cuenta que actualmente AMD es uno de los integradores, por no decir el mejor, de chipsets con tarjetas graficas de bastante potencia. Este tipo de soluciones son cada vez más demandadas no solo por sus precios atractivos sino porque se logran maquinas multimedia muy eficientes tanto en consumo con una fiabilidad a prueba de bombas y con el soporte de los estándares multimedia más modernos y demandados. El 785G como chipset.No hay grandes novedades aparte de la integración de una nueva tarjeta grafica. El puente norte conserva las mismas prestaciones, total los procesadores que debe soportar son los mismos, y el puente sur, el SB710 también es un viejo conocido. Aun así es importante que repasemos algunas de sus prestaciones. Este chipset podemos encontrarlo en sabores para socket AM2+, para memoria DDR2 y también en formatos AM3 para procesadores compatibles con memoria DDR3. En ambos casos tendremos un soporte total de cualquier procesador AMD actual ya sean los nuevos Phenom 2 o los nuevos Athlon, no hay restricciones. El sabor de la memoria lo podemos elegir perfectamente según nuestras necesidades.

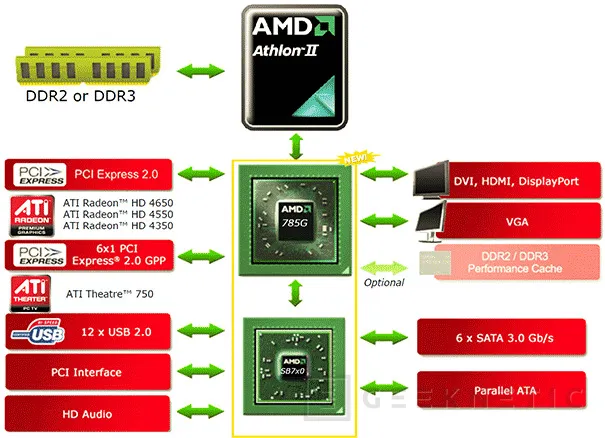

El bus principal de comunicación del chipset sigue siendo el potente Hypertransport 3.0 que se encarga de comunicar puente norte y sur. Entre los dos chips tendremos las prestaciones principales como el control de las líneas PCI Express, con soporte 2.0 y sistemas Crossfire para dos graficas en comunicación a 8x, y el resto de controladoras como la IDE integrada, con funciones RAID, controladora USB 2.0 de 12 puertos, etc. En el puente norte esta placa integra una nueva tarjeta grafica, lo que más destaca de este nuevo chipset, y que eleva muchos enteros la capacidad 2D y 3D de esta gama de placas base económicas de AMD.

La nueva Radeon 4200

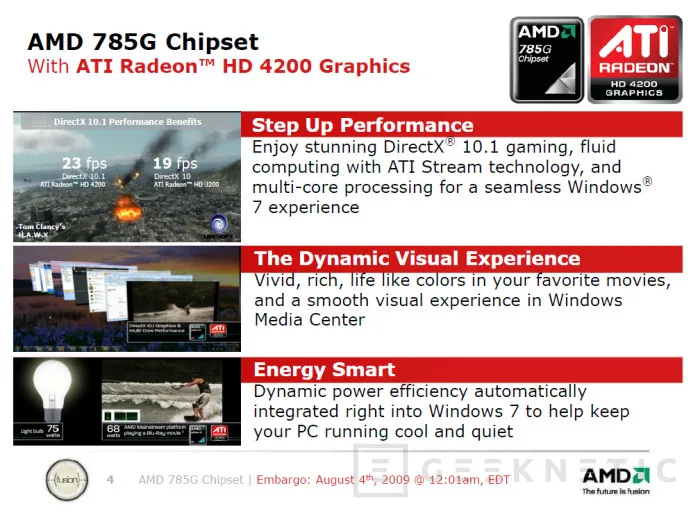

La nueva Radeon 4200. Aquí es donde esta lo realmente interesante de este chipset. Con la tarjeta grafica que integra podemos disfrutar de la mejor solución integrada del mercado con soporte DX 10.1 y otras prestaciones interesantes como el disponer de 128MB de memoria dedicada aparte de la que puede tomar prestada de la memoria RAM del sistema (como cualquier otra grafica). Esta fabricada mediante un proceso de 55nm y dispone de algo más de 200 millones de transistores. Es un chip compatible con DirectX 10.1, derivado de la misma serie 4000, de la que comparte el nombre. Tiene un total de 40 streamprocessors y soporta las últimas tecnologías de AMD en lo referente a reproducción de video de alta definición.

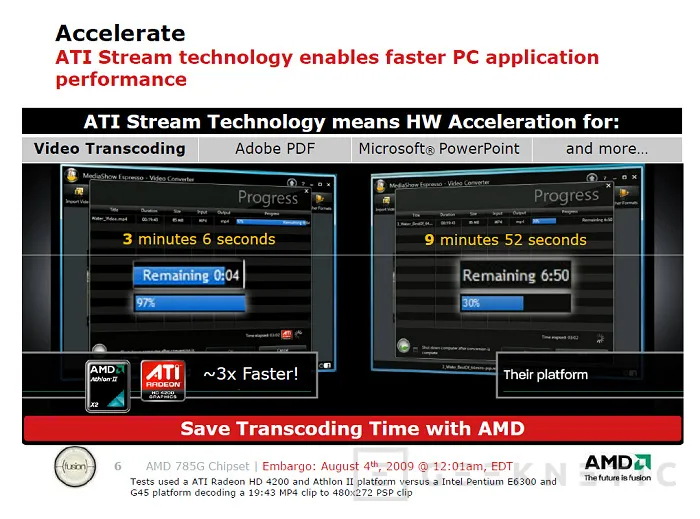

Con el nuevo UVD2 dispondremos de soporte por hardware para la reproducción de video de alta definición y la completa compatibilidad con el sistema Stream de AMD nos permitirá acelerar procesos de cómputo general gracias a la aplicación de la tarjeta grafica a estas tareas. El potencial de esta tarjeta grafica pasa no solo por la potencia añadida sino también por la utilización de los últimos estándares. Podemos aprovechar su conectividad HDMI 1.3, aunque con alguna pega, o aprovechar la tarjeta grafica, combinada con motores gráficos dedicados para alimentar hasta cuatro monitores o utilizar el sistema Crossfire para combinar el rendimiento de ambas tarjetas de forma simultánea. Esta nueva tarjeta también ofrece rendimiento 3D suficiente para lograr disfrutar de infinidad de juegos simplemente siendo un poco realistas utilizando juegos medianamente exigentes con las configuraciones de calidad ajustadas. Esto lo veremos después, ahora os mostrare un buen ejemplo de placa base 785G que bien puede servir de referencia ya que es precisamente lo que AMD busca en esta clase de chipsets.

AMD MSI 785GM-E65

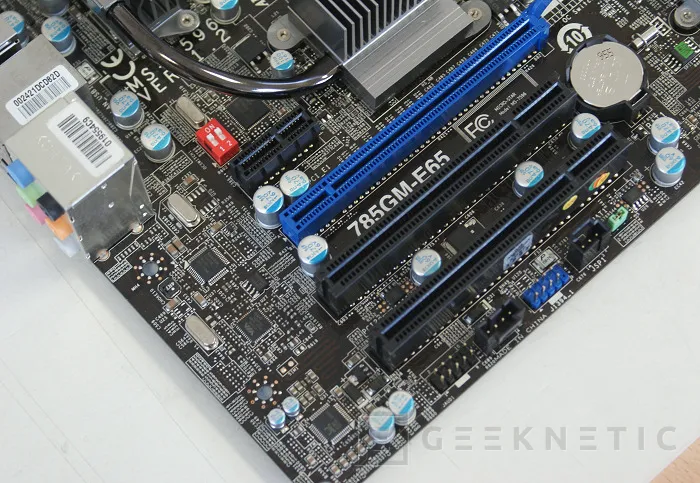

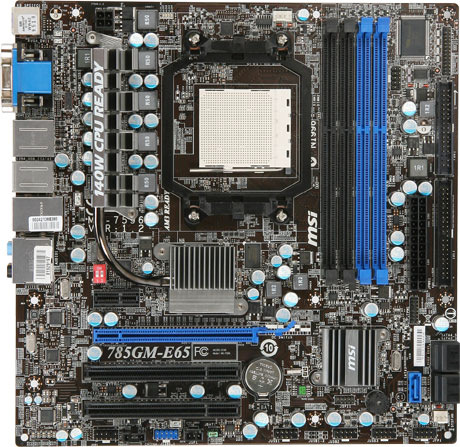

AMD MSI 785GM-E65. Esta placa base de MSI es una buena forma de sacar partido a este nuevo chipset. Integra todas las novedades en un formato tan interesante como el Micro ATX. Tampoco deja de lado otras prestaciones posiblemente muy necesarias como disponer de un puerto PCI Express o una conectividad variada y de última generación. Aparte de eso esta placa cuida otros aspectos importantes, como el consumo, el control del ruido y dispone de una refrigeración cuidada, un sistema de overclocking directo para novatos y una calidad muy cuidada gracias al uso de capacitadores sólidos y a su sistema de arranque USB que minimiza la posibilidad de un daño permanente de la placa por un fallo en la bios.

La placa está muy cuidada, basta ver su excelente aspecto, con heatpipes reducidas pero perfectamente distribuidas entre los disipadores para conseguir un efecto combinado de refrigeración muy eficiente. Soporta procesadores con consumos de hasta 140W, donde se encuentras todos y cada uno de los procesadores AMD actuales sean de la gama que sean. Esta placa integra todo lo que podemos desear de un ordenador multimedia completo. Dispone de los 128MB de memoria dedicada que tanto benefician al rendimiento de la Radeon 4200 integrada. También encontramos una tarjeta de red Gigabit Ethernet, firmada por Realtek, una controladora Firewire, un DSP HD Audio Realtek para sistemas 7.1 y un buen conjunto de puertos de almacenamiento.

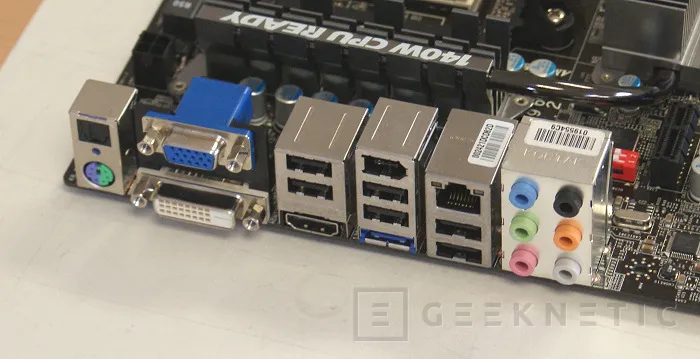

Aprovechando las prestaciones del puente sur SB710 la placa integra cinco puertos SATA internos y un Esata. Todos son controlados por el chipset por lo que el puerto externo se comportara exactamente igual que si fuera un puerto sata más de la placa. Esto significa que podemos usarlo en sistemas RAID con el resto de conectores.Si nos preocupa que nuestra placa para el HTPC tenga suficientes salidas multimedia entonces hemos dado con la placa ideal ya que integra VGA, DVI, HDMI, salidas SPDIF ópticas y coaxiales, y siempre cumpliendo los últimos estándares como el HDMI 1.3 que tanta importancia tiene para sacar partidos a sistemas como el BD-Live de Blu-ray.

Rendimiento y funcionamiento

Rendimiento y funcionamiento. De este chipset podemos esperar bastantes cosas si nuestra idea es montar un equipo económico pero capaz de defenderse bien como plataforma multimedia. La idea es que podamos ver video de alta definición, montar un equipo equilibrado y contener tanto los consumos, el ruido y como no, el precio. Para lograr el objetivo podemos contar con procesadores muy variados dentro de la gama de AMD, de dos, tres o cuatro núcleos, todos ellos con magníficos resultados, pero para mí una de las mejores opciones, la más equilibrada, es el Phenom 2 905 de bajo consumo. No es de los procesadores más económicos de AMD, ronda los 150€, pero es un cuatro núcleos con frecuencia de trabajo de 2.5GHz y un consumo de tan solo 65W que es la mitad de lo que consume cualquier Phenom 2 945, 940, 955 y 965. No tendremos el procesador más rápido, pero si recursos de sobra, y menos temperatura y por tanto, menos oportunidad de hacer ruido.

Las siguientes pruebas las hemos realizado sobre Windows 7 ya que este chipset entra dentro de esta generación de sistemas operativos y creo que es la plataforma perfecta para testar este nuevo chipset. Los drivers actuales soportan Windows 7 plenamente y desde el interfaz Aero a la aceleración 3D y 2D todo es funcional.

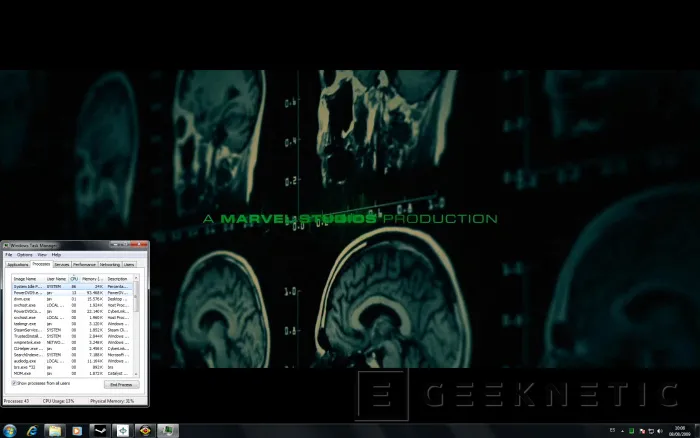

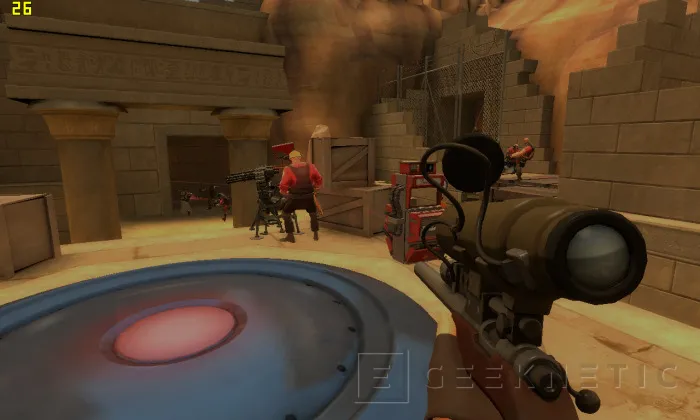

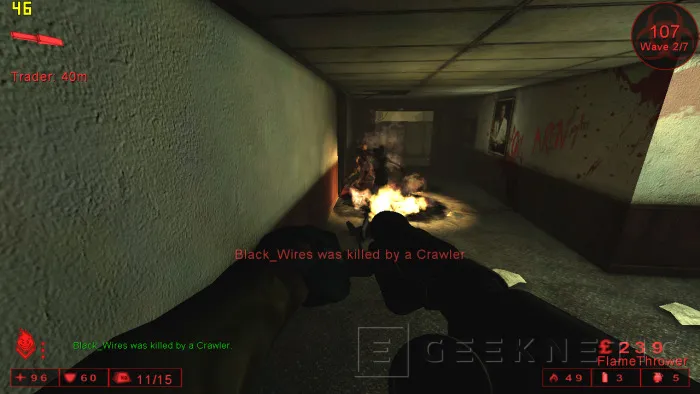

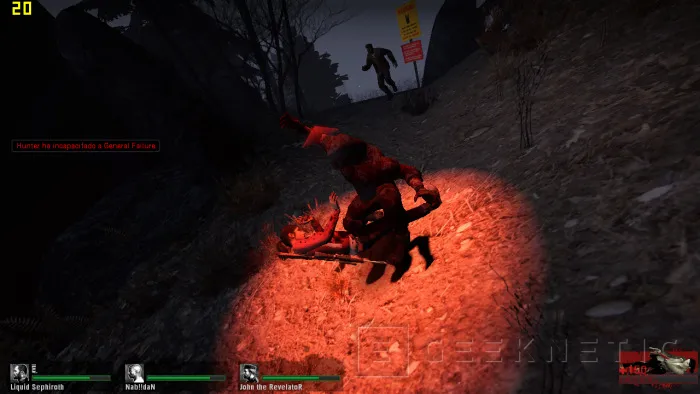

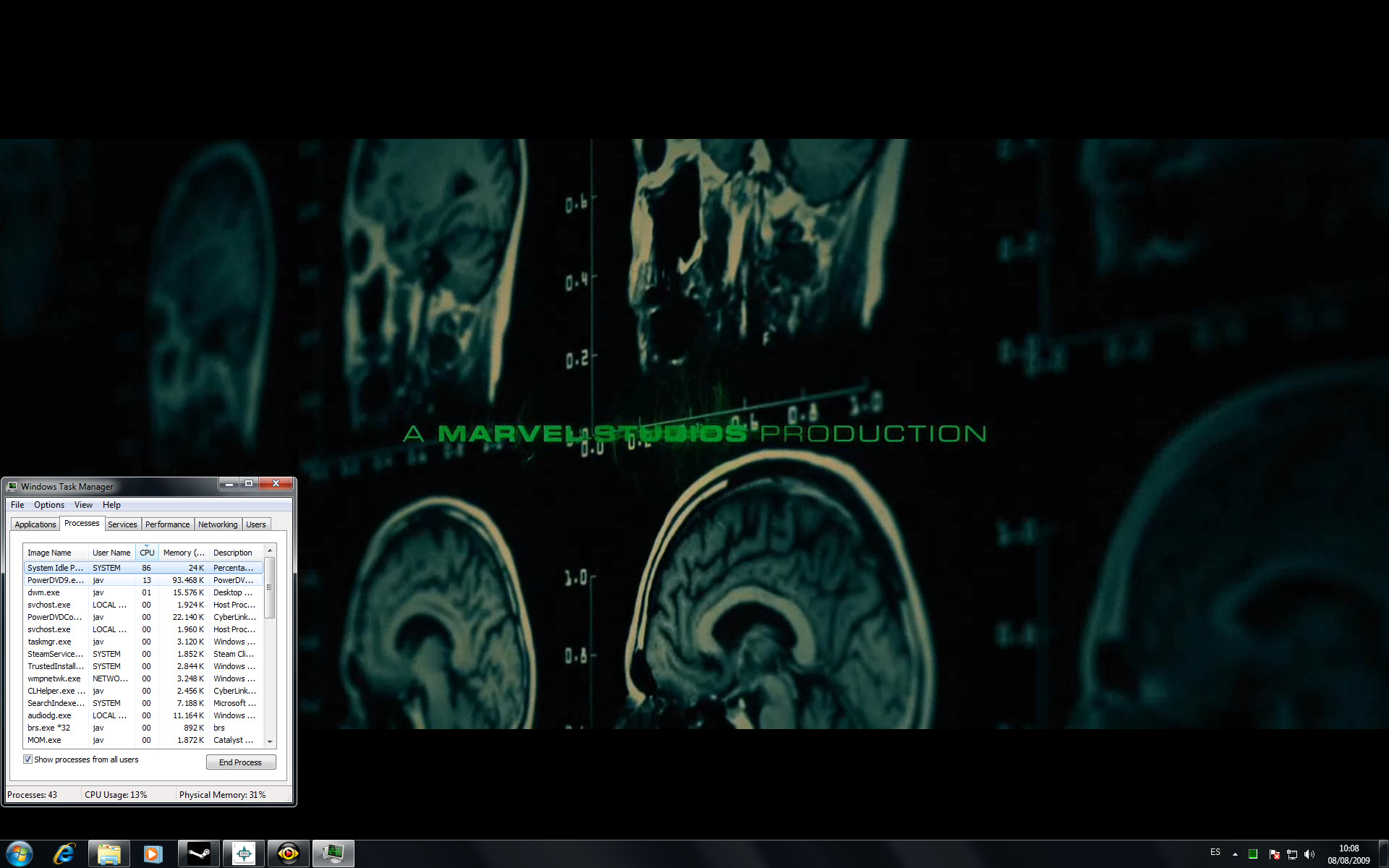

13% de consumo de CPU tirando de video 1080p en PowerDVD.Killing Floor es jugable a 1280x720 puntos en calidad alta.Team Fortress 2 también es perfectamente jugable a resoluciones HD Ready de 1280x768 puntos.En Left 4 Dead sufriremos algo mas pero también es jugable.

Análisis y Conclusión

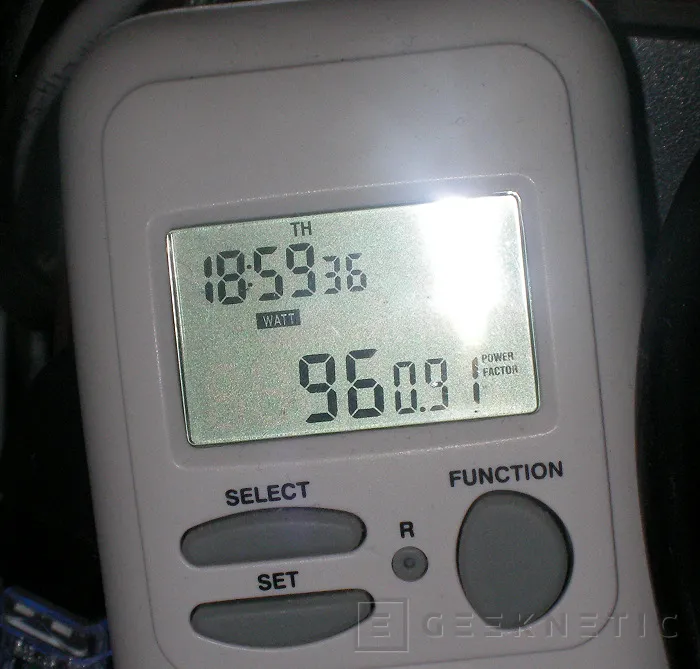

Análisis y Conclusión. El nuevo chipset 785G de AMD no conseguirá que tu maquina rinda mas, ni tampoco introduce novedades tecnologías fundamentales, pero si mejora donde es mas importante actualmente que un chipset con grafica mejore que es en el propio rendimiento del motor grafico. Las necesidades actuales, con video de alta definición, juegos y sistemas operativos con entornos gráficos más avanzados hacen de estas mejoras un requisito y el 785G cumple bastante bien con estas expectativas. Su soporte de cualquier tipo de procesador AM2 y AM3 de AMD, diversidad de placas, Crossfire Hibrido, todo un compendio de prestaciones realmente interesantes para precios siempre inferiores a los 100€. De hecho podemos tener una combinación interesante de placas base potentes, con procesadores de dos o tres núcleos y grafica integrada por precios que rondan los 160€. Podemos lograr una gran maquina multimedia por precios muy reducidos y consumos ridículos. Incluso añadiendo una tarjeta grafica Radeon 4770 a la ecuación y metiendo algo de overclocking, concretamente un 10%, nuestros consumos de energía rondan los 90 vatios en reposo y tan solo 144 vatios en carga completa en 3DMark 2006 o 96w mientras que vemos una película de alta definición. Es un equilibrio entre potencia y consumo que solo podemos alcanzar con soluciones como esta de AMD.

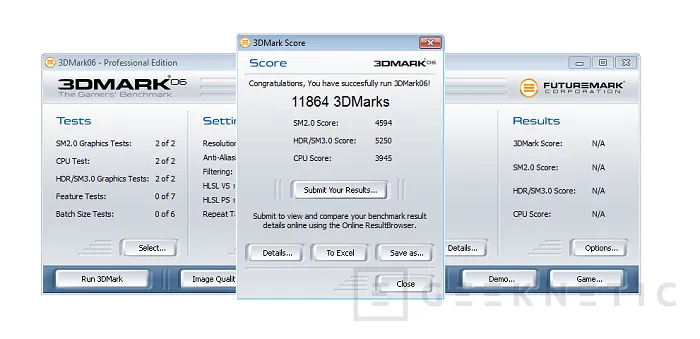

Para los mas curiosos debo decir que añadiendo una tarjeta grafica dedicada de 80-90€, ya sea una 4770 o una 4850, mejoraremos el rendimiento 3D de forma notable y dispondremos de una máquina capaz de ejecutar cualquier juego a altas resoluciones. Mirad el cambio de resultado de 3DMark 2006.
