Gigabyte X870E AERO X3D WOOD Review: el estilo de los materiales nobles se combina con una técnica impecable

Introducción a las características de la Gigabyte X870E AERO X3D WOOD

Este impresionante modelo de Gigabyte llama la atención por los materiales y el diseño cuidado, pero no por ello deja de lado la técnica que esperamos de un modelo de gama alta de Gigabyte y, de hecho, presenta muchos de los mejores avances de la marca para procesadores AMD, algunos de los cuales la han convertido en un referente para el uso de los procesadores de AMD, como pueden ser los de caché extendida X3D.

La Gigabyte X870E AERO X3D WOOD incorpora la tecnología X3D Turbo Mode, en este caso ya en su segunda generación, con un bloque de hardware dedicado y un modelo de IA entrenado sobre un enorme conjunto de datos de procesadores X3D que ajusta en tiempo real los parámetros de estos chips y que ya ha demostrado en nuestro laboratorio su efectividad.

Esta nueva placa base de Gigabyte para esta gama es, por otro lado, otro concepto diferente, con un diseño muy específico que viene de la mano del uso de materiales como la madera, presente en muchos chasis de nueva generación. Para ellos, esta placa base encaja como un guante. Este modelo, además, tiene un perfil adicional de uso, dentro de la tecnología X3D Turbo, el Creator Mode, que se añade al modo Gaming con el que se inició esta tecnología.

Otra tecnología novedosa de este modelo es el D5 Bionic Corsa, el sistema de overclock asistido por IA de Gigabyte tanto para el procesador como para la memoria DDR5, accesible mediante AORUS AI SNATCH con un solo clic desde el propio sistema operativo, sin necesidad de entrar en la BIOS para sacar partido a la plataforma. Exploraremos sus capacidades con uno de los mejores procesadores de AMD para esta gama, el AMD Ryzen 7 9850X3D.

Características Técnicas de la ASUS ROG CROSSHAIR X870E GLACIAL

CPU

• Socket AMD AM5.
• Compatible con procesadores AMD Ryzen 9000, Ryzen 8000 y Ryzen 7000.

Chipset

• AMD X870E.

Memoria

• 4× ranuras DDR5 DIMM.
• Hasta 256 GB de memoria (4×64 GB).
• Arquitectura Dual Channel.
• Compatible con memoria DDR5 hasta 9000 MT/s (OC).
• Compatible con perfiles AMD EXPO e Intel XMP.
• Soporte para memoria Non-ECC Unbuffered.

Gráficos integrados

• 2× USB4 Type-C con salida DisplayPort 1.4 y resolución máxima de 3840×2160 a 240 Hz.
• 1× HDMI 2.1 con resolución máxima de 4096×2160 a 60 Hz.
• 1× HDMI frontal 1.4 con resolución máxima de 1920×1080 a 30 Hz.
• Compatible con HDR.

Audio

• Codec Realtek ALC1220.
• Audio HD de 2, 4, 5.1 y 7.1 canales.
• Salida óptica S/PDIF.
• Compatible con audio DSD en la salida Line-Out trasera.

Red

• 2× controladoras Realtek 5GbE LAN.

Conectividad inalámbrica

• MediaTek Wi-Fi 7 MT7927 (RZ738).
• Wi-Fi 802.11a/b/g/n/ac/ax/be.
• Bandas de 2,4 GHz, 5 GHz y 6 GHz.
• Canales de 320 MHz.
• Bluetooth 5.4.

Ranuras de expansión

• 1× PCIe 5.0 x16 (x16 con Ryzen 7000/9000, x8 con Ryzen 8000 Phoenix 1 y x4 con Ryzen 8000 Phoenix 2).
• 1× PCIe 5.0 x8 (comparte líneas con la ranura principal y no está disponible con Ryzen 8000 Phoenix).
• 1× PCIe 4.0 x4 gestionada por el chipset.

Almacenamiento

• 2× M.2 PCIe 5.0 x4 conectados a la CPU (uno comparte ancho de banda con los puertos USB4).
• 2× M.2 PCIe 4.0 x4 conectados al chipset.
• 4× puertos SATA 6 Gb/s.
• RAID NVMe 0, 1, 5 (solo Ryzen 9000) y 10.
• RAID SATA 0, 1 y 10.

USB

• 2× USB4 Type-C (40 Gbps).
• 1× USB 3.2 Gen2x2 Type-C (20 Gbps).
• 6× USB 3.2 Gen2 Type-A (10 Gbps).
• 3× USB 3.2 Gen1 Type-A (5 Gbps).
• 1× conector interno USB-C 3.2 Gen2x2 para el frontal.
• 4× USB 3.2 Gen1 internos.
• 4× USB 2.0 internos.

Conectores internos

• 1× conector ATX de 24 pines.
• 2× conectores EPS de 8 pines.
• 1× CPU Fan.
• 1× CPU Pump.
• 4× SYS Fan.
• 2× SYS Fan/Pump.
• 3× ARGB Gen2.
• 1× RGB de 12 V.
• 4× conectores M.2.
• 4× SATA.
• 1× audio frontal.
• 1× panel frontal.
• 1× USB-C frontal.
• 2× USB 3.2 Gen1.
• 2× USB 2.0.
• 1× TPM.
• 1× HDMI interno.
• 1× conector Noise Detection.
• 2× conectores para sensores de temperatura.
• Jumpers para Reset y Clear CMOS.

Panel trasero

• Botones Q-Flash Plus, Clear CMOS, Power y Reset.
• 2× USB4 Type-C.
• 1× USB 3.2 Gen2x2 Type-C.
• 5× USB 3.2 Gen2 Type-A.
• 3× USB 3.2 Gen1 Type-A.
• 2× RJ-45 5GbE.
• 2× conectores para antenas Wi-Fi.
• 1× HDMI.
• 2× jacks de audio.
• 1× salida óptica S/PDIF.

Monitorización

• Monitorización de voltaje, temperatura, velocidad de ventiladores, caudal de refrigeración líquida y detección de ruido.
• Control inteligente de ventiladores.

BIOS

• AMI UEFI con memoria flash de 512 Mbit.
• Compatible con Q-Flash y Q-Flash Plus.

Software

• GIGABYTE Control Center (GCC).
• Smart Backup.
• Norton Internet Security (OEM).

Sistema operativo

• Compatible con Windows 11 de 64 bits.

Formato

• ATX.
• Dimensiones: 30,5 × 24,4 cm.

Chipset AMD X870E

El chipset que monta esta placa base es el mismo X870E que encontramos en otros modelos de gama alta de la marca, así que, en líneas generales, las capacidades de conectividad, ampliación o rendimiento son similares a las de otras placas de la serie AORUS, aunque con una configuración muy específica para este modelo, con todo lo que esperamos de una placa base de gama alta.

El X870E sigue ofreciendo soporte completo para PCIe 5.0 desde el procesador, con 16 líneas dedicadas para gráfica y 8 líneas adicionales para almacenamiento NVMe, a las que el propio chipset añade un segundo conjunto de líneas PCIe 4.0. De hecho, la configuración X870E es la que ofrece más capacidad conectiva y, por tanto, más opciones de ampliación y de integración. Son un total de 12 líneas PCI Express 4.0, más las que aporta el procesador en modo PCI Express 5.0.

Esta plataforma garantiza compatibilidad con DDR5 hasta 8000 MHz de serie, con overclock hasta 9000 MT/s en esta placa en concreto, USB4 nativo con dos puertos y compatibilidad total con EXPO para el ajuste automático de la memoria, incluidos hasta 256 GB de capacidad de RAM y soporte para los nuevos modos EXPO de ultra baja latencia, que es muy adecuada para procesadores X3D de AMD.

Almacenamiento en la Gigabyte X870E AERO X3D WOOD

La configuración de almacenamiento de esta placa base es el ejemplo perfecto de modelo de gama alta moderno. Dispone de cuatro conectores M.2 y cuatro puertos SATA, con un planteamiento algo más compacto que en otros modelos AORUS, pero perfectamente preparado, con una excelente configuración térmica y funcional de todos y cada uno de los conectores disponibles.

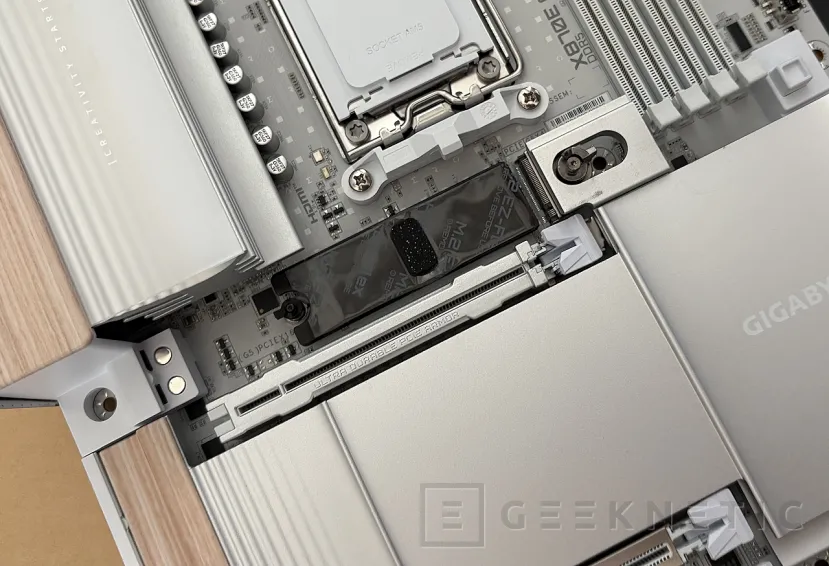

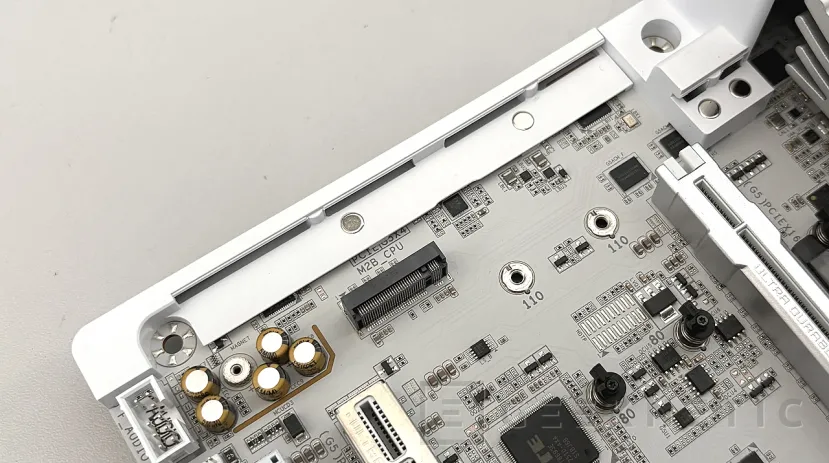

El primer conector M.2, soportado por el procesador, admite unidades de hasta 2580/2280 mm y soporta enlaces PCIe 5.0 x4 o x2 según el procesador instalado. El segundo, también soportado por el procesador, llega hasta el formato 22110 y comparte ancho de banda con la controladora USB4 de ASMedia, así que tenemos que tenerlo en cuenta si instalamos una unidad: tanto el M.2 como el puerto USB4 correspondiente pasarán a funcionar en modo x2.

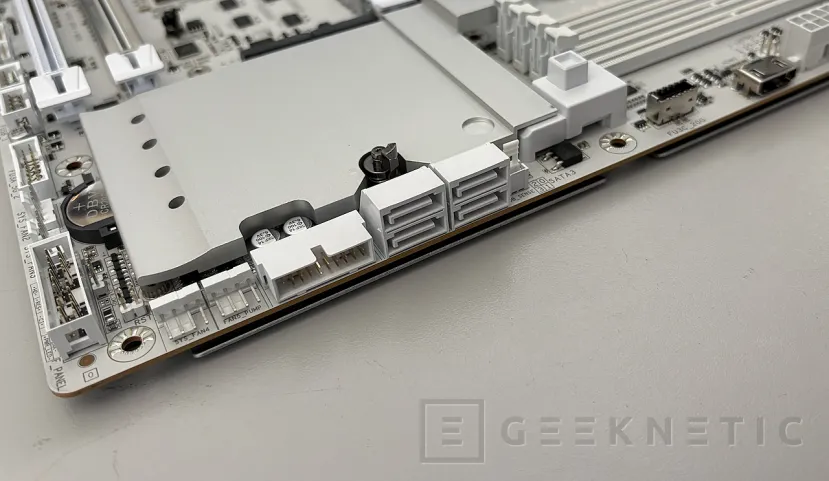

Los otros dos conectores M.2 dependen del chipset y ofrecen PCIe 4.0 x4 o x2 en formato hasta 22110. La placa completa su almacenamiento con cuatro puertos SATA a 6 Gbps y soporte de RAID 0, 1, 10 y 5 para unidades NVMe, este último exclusivo de los procesadores Ryzen serie 9000, además de RAID 0, 1 y 10 para unidades SATA.

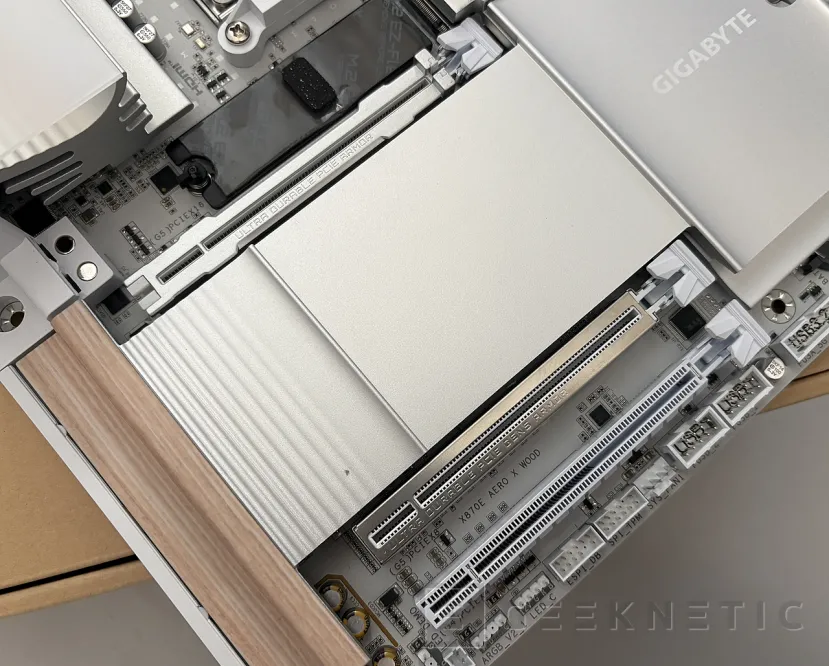

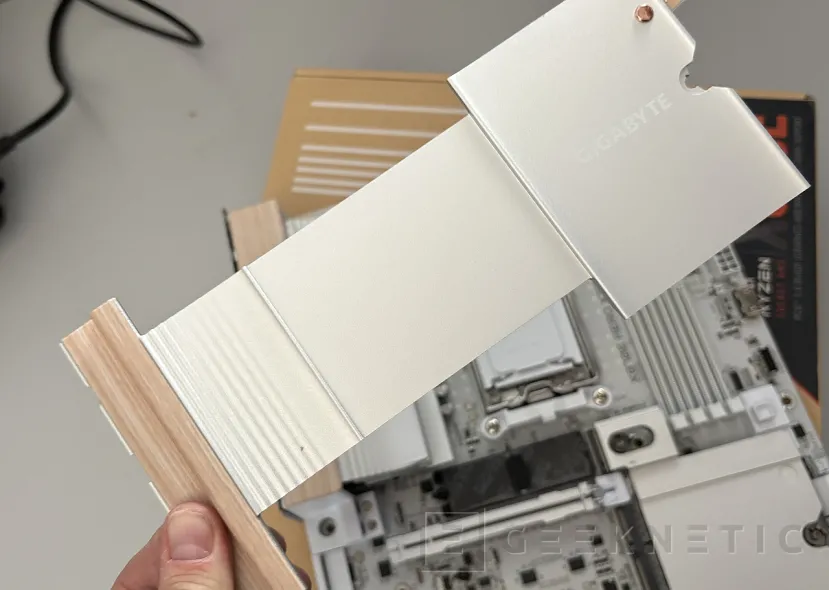

En cuanto a refrigeración de almacenamiento, Gigabyte incorpora aquí su sistema M.2 Thermal Guard L junto con un M.2 Thermal Guard Ext que cubre tres de los cuatro slots, y la tecnología M.2 EZ-Flex, con una base flexible patentada que mejora el contacto entre el SSD y el disipador y que la marca asegura que reduce la temperatura hasta 12 grados frente a soluciones convencionales.

Ampliación y conectividad de la Gigabyte X870E AERO X3D WOOD

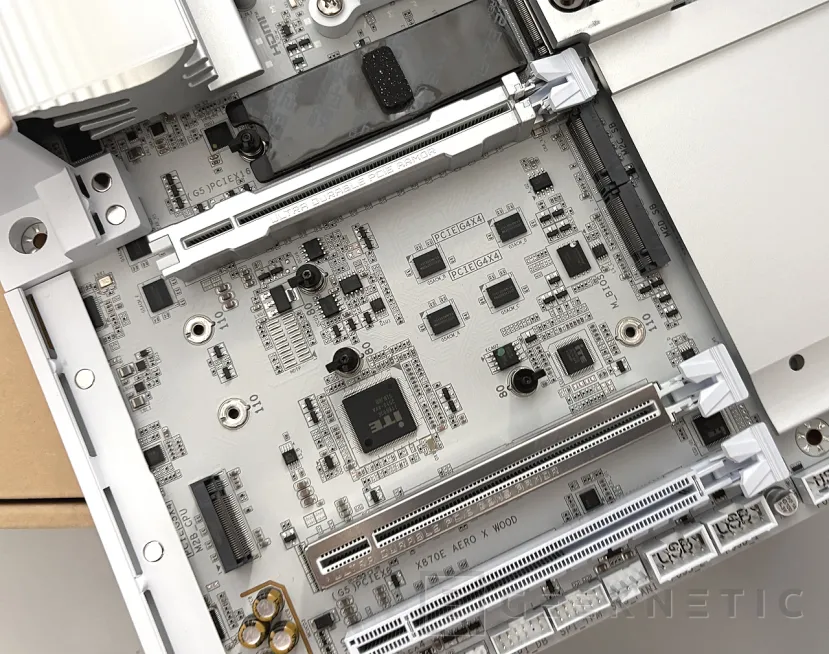

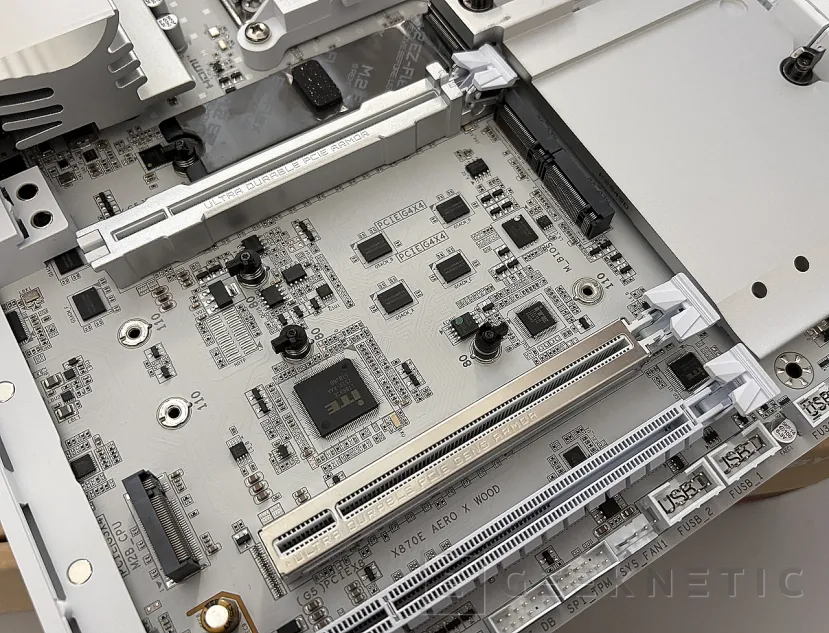

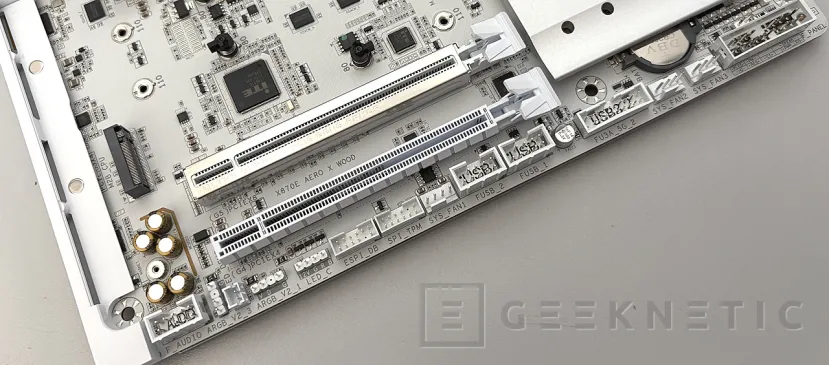

En cuestiones de expansión, la Gigabyte X870E AERO X3D WOOD cuenta con tres ranuras PCIe de tamaño x16 físico. La principal, integrada en el procesador, ofrece PCIe 5.0 x16 y viene reforzada por el sistema PCIe UD Slot X, con una capacidad de carga hasta diez veces superior a una ranura convencional gracias a su anclaje metálico atornillado directamente a la backplate de la placa base, algo pensado para sujetar sin problema las gráficas más exclusivas, por tamaño y peso, del mercado.

La segunda ranura x16, también dependiente del procesador, funciona en modo PCIe 5.0 x8 y comparte ancho de banda con la principal, por lo que, si se ocupa, el primer slot pasa a operar a x8. La tercera, ya soportada por el chipset, ofrece PCIe 4.0 a x4, aunque con formato x16, para poderse usar con todo tipo de tarjetas de ampliación, incluidas GPU, aunque con la limitación de ancho de banda ya mencionada.

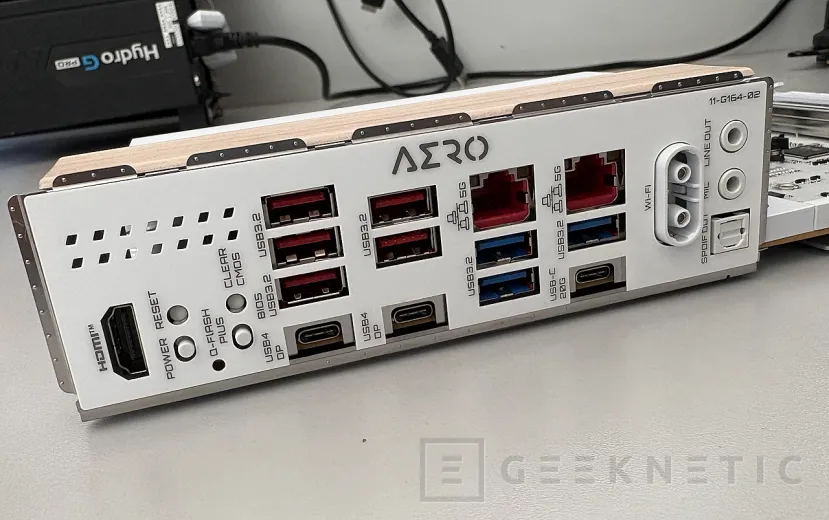

La conectividad USB es uno de los puntos fuertes de esta placa. En el panel trasero encontramos dos puertos USB 4 Type-C con hasta 40 Gbps, compatibles con salida de vídeo DisplayPort y con entrega de potencia de hasta 15 W, además de un puerto USB Type-C con soporte USB 3.2 Gen2x2 a 20 Gbps. A ellos se suman cinco puertos USB 3.2 Gen2 tipo A y otros tres USB 3.2 Gen1, todos en la parte trasera.

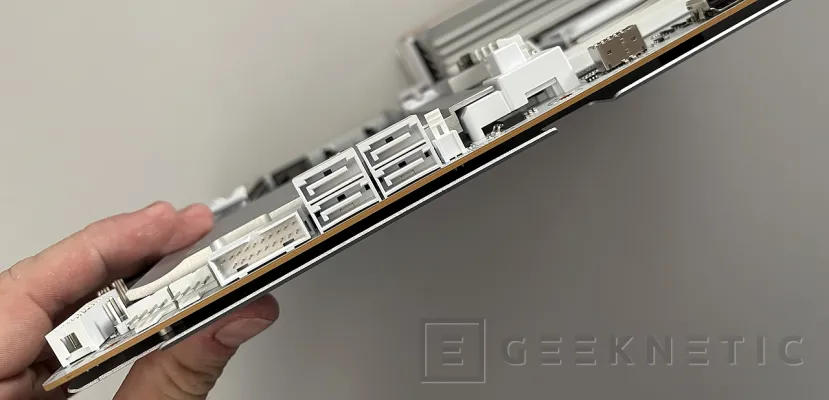

El frontal también es un buen ejemplo de conectividad, con cuatro puertos USB 3.2 Gen1 en formato de 19 pines, con dos conectores bien posicionados para diferentes usos, y dos conectores dobles USB 2.0 también muy útiles. Además, brilla el conector USB-C frontal con modo USB 3.2 Gen2x2 de 20 Gbps, que es un buen ejemplo de las capacidades de conectividad expandidas del chipset X870E de AMD.

El apartado de red combina dos controladoras Realtek de 5 GbE, una configuración de doble LAN que podemos usar de modo combinado en teaming, con capacidad de enlace de hasta 10 Gbps en la infraestructura adecuada. Estos conectores son multigigabit, así que soportan también modos de enlace inferiores como 2.5 y 1 GbE. Sin duda, algunos echaréis de menos enlaces de 10 GbE; yo también, pero no por eso podemos decir que la placa base no está muy bien preparada y siempre podemos usar algún slot de ampliación o uno de los puertos USB 4 para mejorar la capacidad de velocidad de red cableada.

A esto se añade un módulo inalámbrico MediaTek Wi-Fi 7 MT7927 con Bluetooth 5.4 y una antena direccional de alta ganancia, capaz de alcanzar hasta 5 dBi en modo direccional frente a los 4 dBi habituales de las antenas omnidireccionales convencionales. Soporta, además, los modos más rápidos de la tecnología Wi-Fi 7 con ancho de banda de hasta 320 MHz y velocidades de enlace de más de 5 Gbps en configuraciones de antena 2x2 MU-MIMO como la que integra este modelo. Por supuesto, como no podía ser de otro modo, también añade soporte Bluetooth, en este caso con compatibilidad Bluetooth 5.4.

En vídeo, la placa incluye una salida HDMI trasera con resolución de hasta 4096x2160 a 60 Hz tirando de la gráfica integrada del procesador, y un segundo HDMI en el frontal pensado para montar pantallas auxiliares de monitorización mediante la función Sensor Panel Link de Gigabyte, algo especialmente interesante si se quiere integrar una pequeña pantalla de estado en la parte visible de una caja con ventana. Este conector está pensado para pantallas con un máximo de resolución de 1920x1080 puntos.

Diseño y montaje

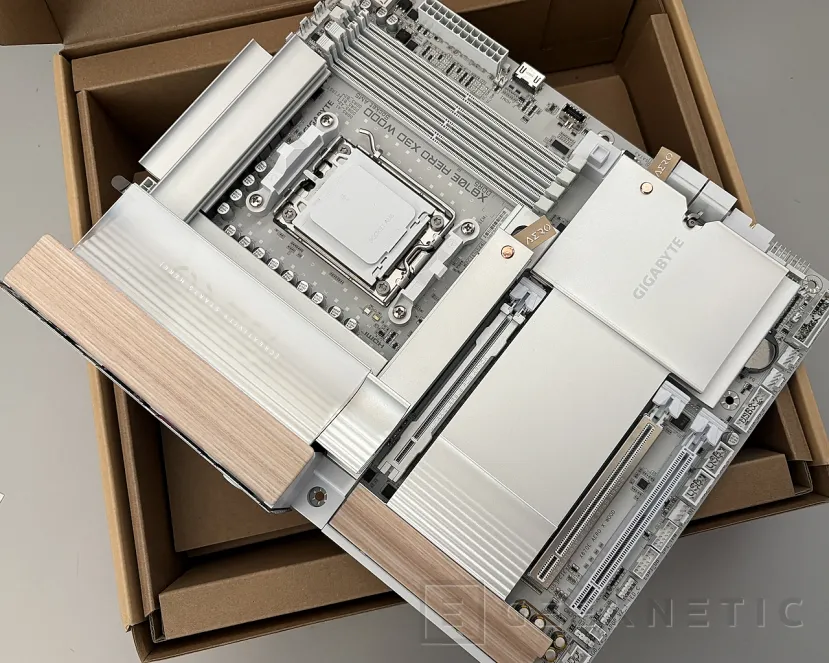

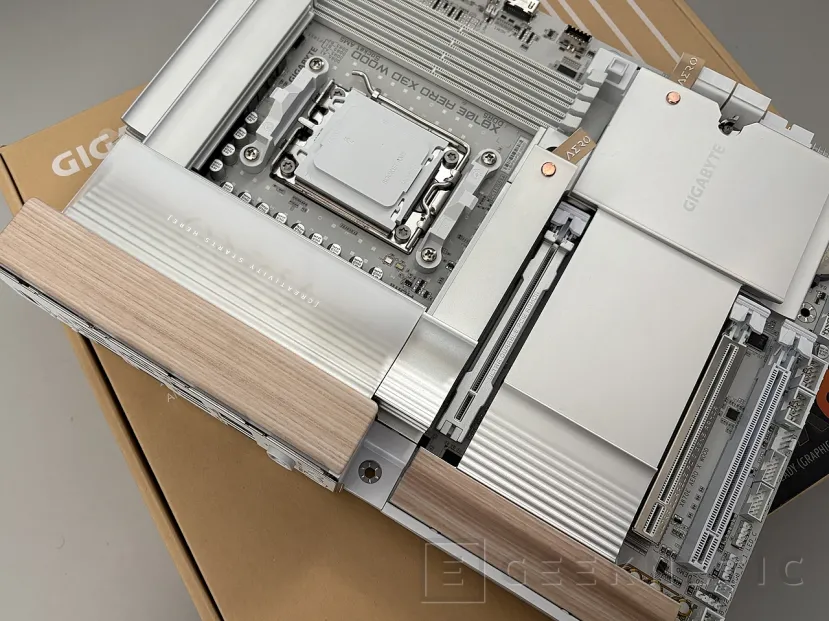

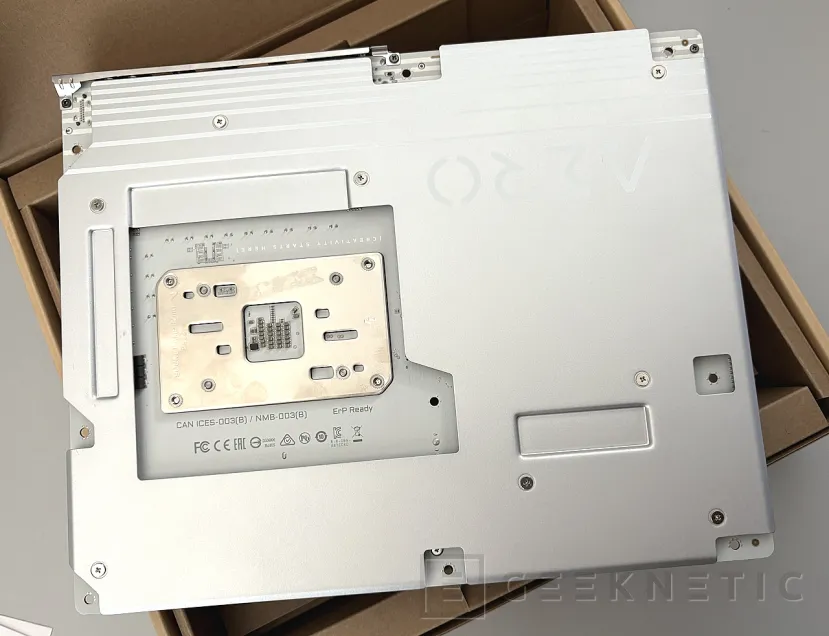

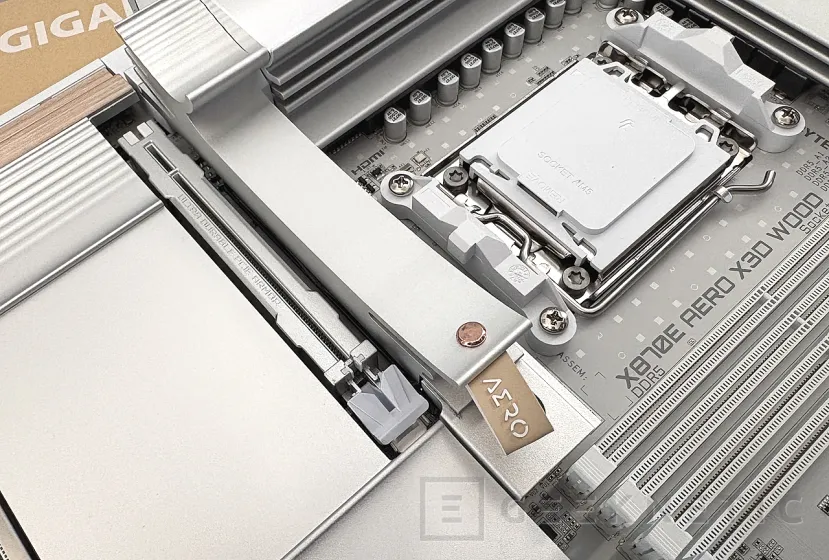

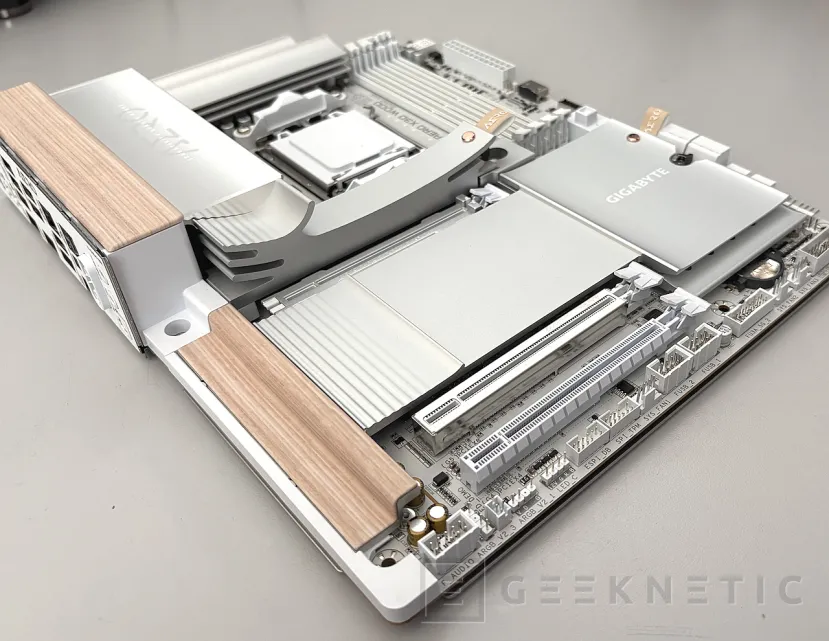

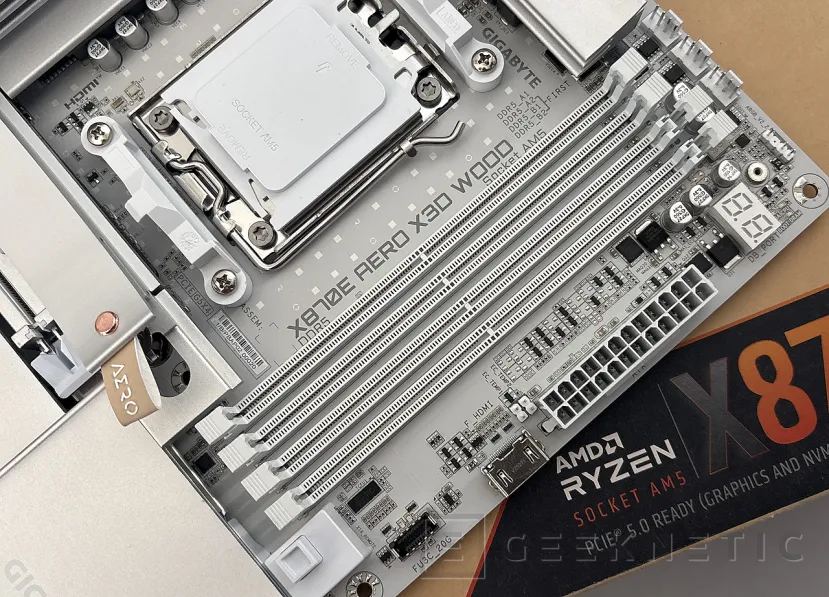

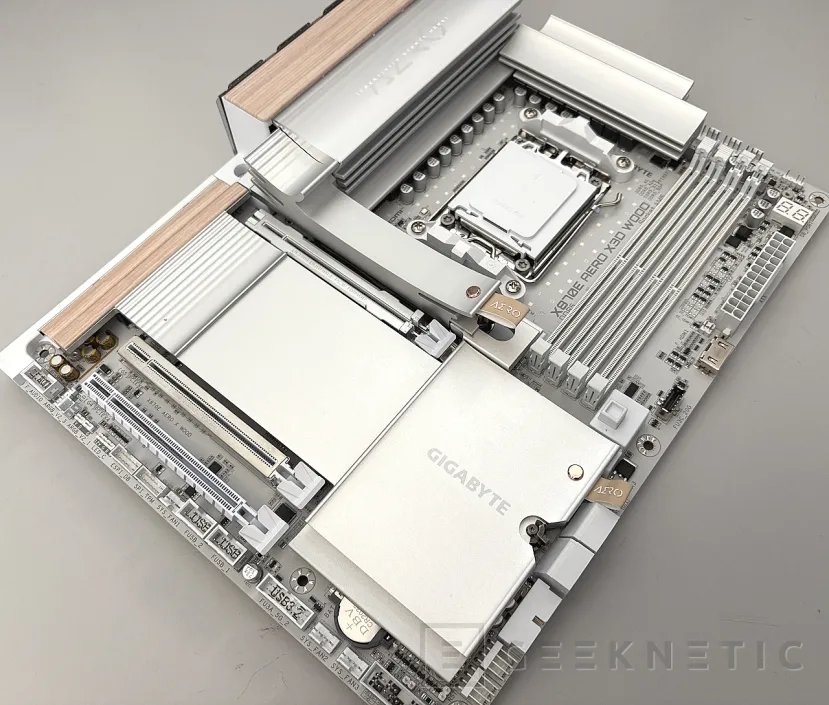

El diseño es sin duda la gran diferencia de este modelo con respecto a otros de la marca, e incluso de la competencia. La Gigabyte X870E AERO X3D WOOD presenta unos acabados poco convencionales, a caballo entre placa base de última generación para creadores y pieza de coleccionismo para los entusiastas más sibaritas.

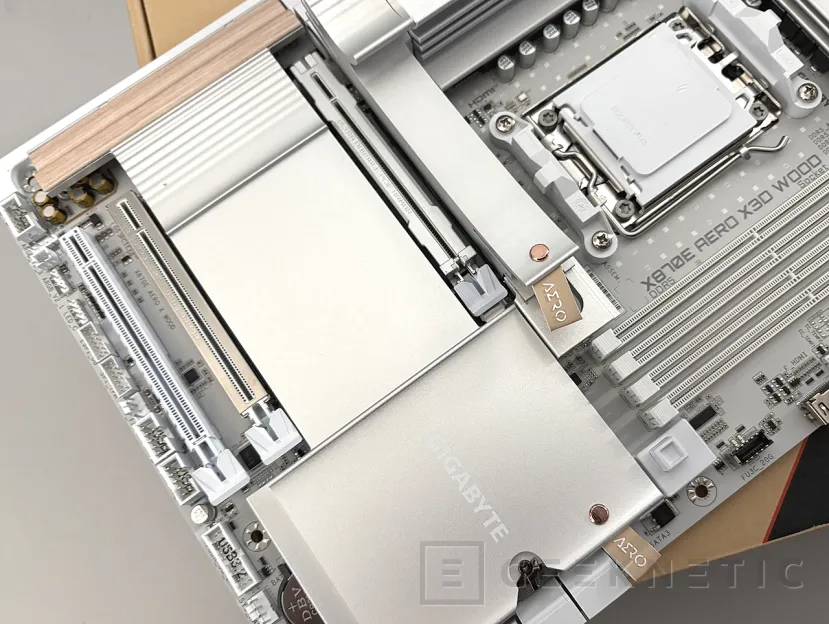

En lugar del habitual acabado en negro con blindajes metálicos agresivos, esta placa incorpora paneles con veta de madera real en la zona del chipset y de los disipadores M.2, combinados con una lengüeta de piel en el disipador principal que sirve para desmontarlo con comodidad, detalles con mucha clase, que nos recuerdan a los sistemas hi-fi de alta gama y que combinan muy bien con ciertos modelos de caja modernos, que también usan esta combinación de materiales. Creo, y perdonadme el atrevimiento, que nosotros hemos conseguido capturar su esencia en nuestro montaje completo con componentes Noctua como caja, refrigeración y alimentación.

El planteamiento estético de Gigabyte con esta gama busca precisamente eso, que la placa base deje de esconderse dentro de una torre cerrada y se convierta en un elemento que tenga sentido en un tipo de diseño muy concreto que apuesta por presumir de elegancia en todos los componentes del ordenador con independencia del uso que le vayamos a dar.

Ya sea en una estación de trabajo colocada a la vista, un potente y bonito equipo de oficina o un ordenador gaming con mucha “clase”. Por debajo de estos acabados encontramos la misma solidez estructural que en el resto de placas de gama alta de la marca, con una backplate metálica trasera de cobertura completa que Gigabyte asegura que mejora la estabilidad y aporta hasta un 14 por ciento más de rendimiento térmico, además de ofrecer un grado elevado de resistencia mecánica para elementos, como vimos antes, como los slots de ampliación para tarjetas gráficas.

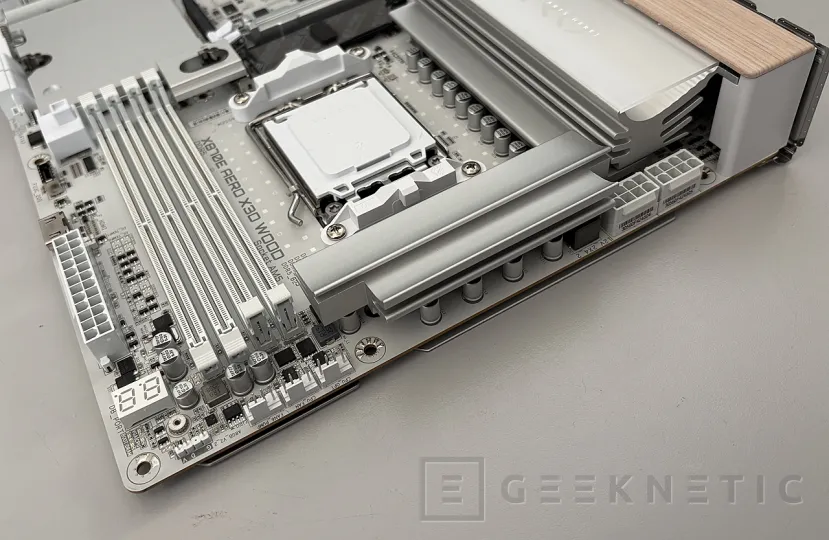

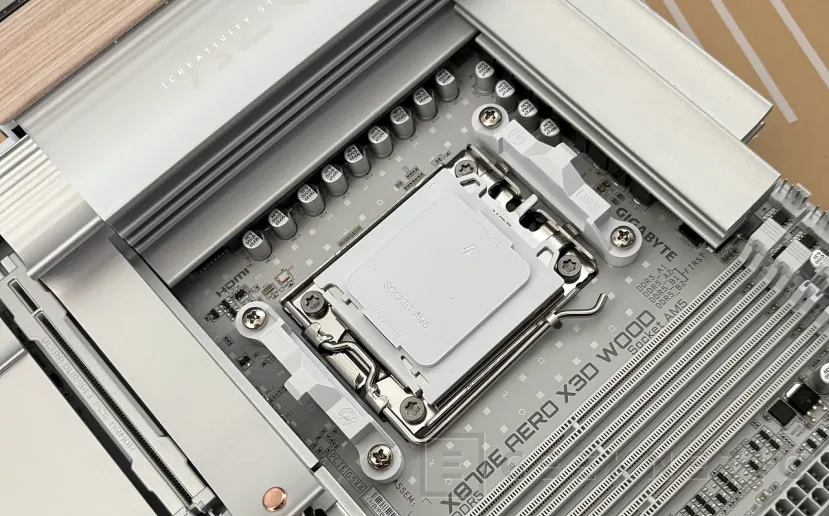

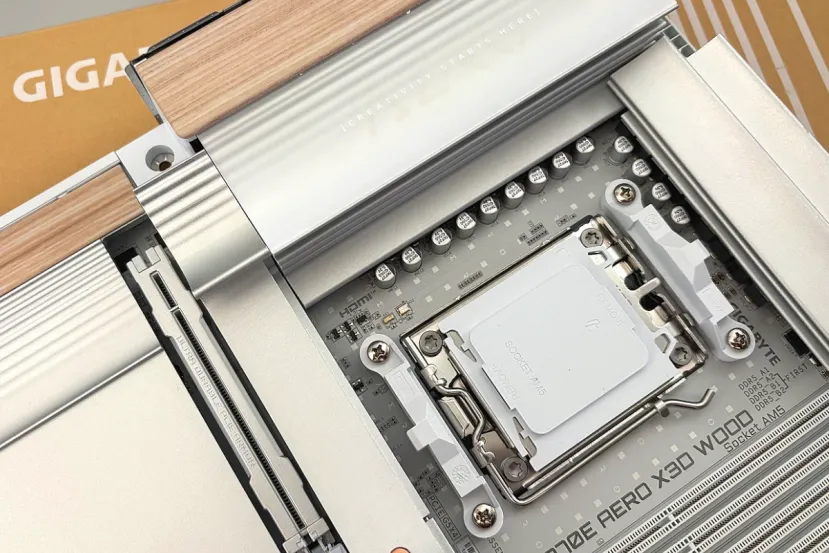

La zona de alimentación mantiene un diseño de 16+2+2 fases digitales, con 8+8 fases en paralelo para el núcleo del procesador, 2 fases para el SOC y 2 fases adicionales, todo con DrMOS de 60 A y refrigerado mediante un disipador de gran superficie con heatpipe de contacto directo y thermal pad de 7 W/mK, muy en la línea con lo que ya conocíamos en otros modelos AORUS que han pasado por nuestras manos.

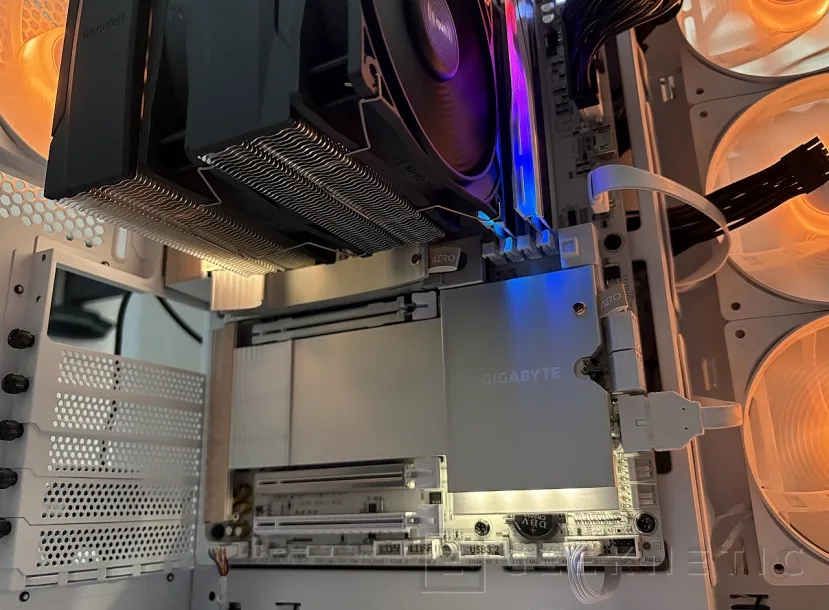

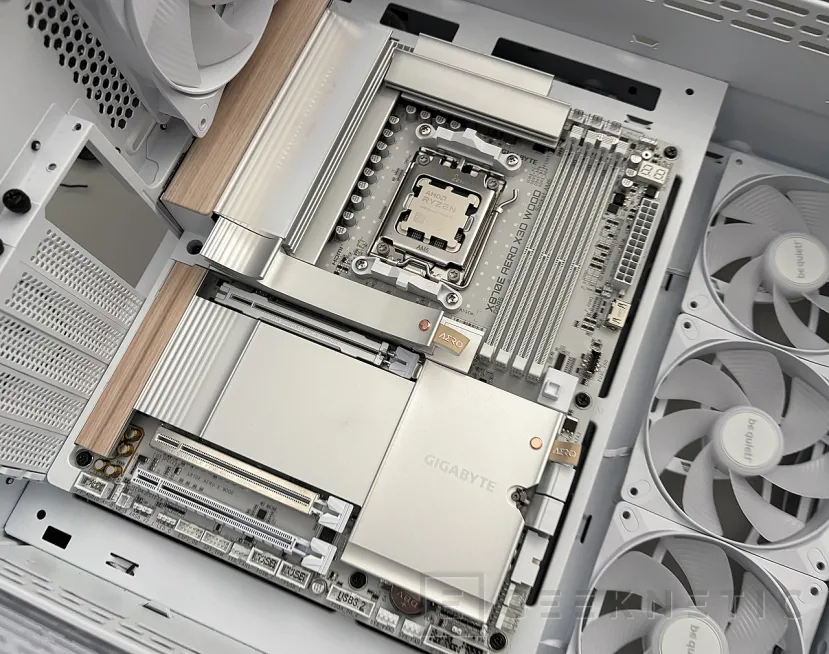

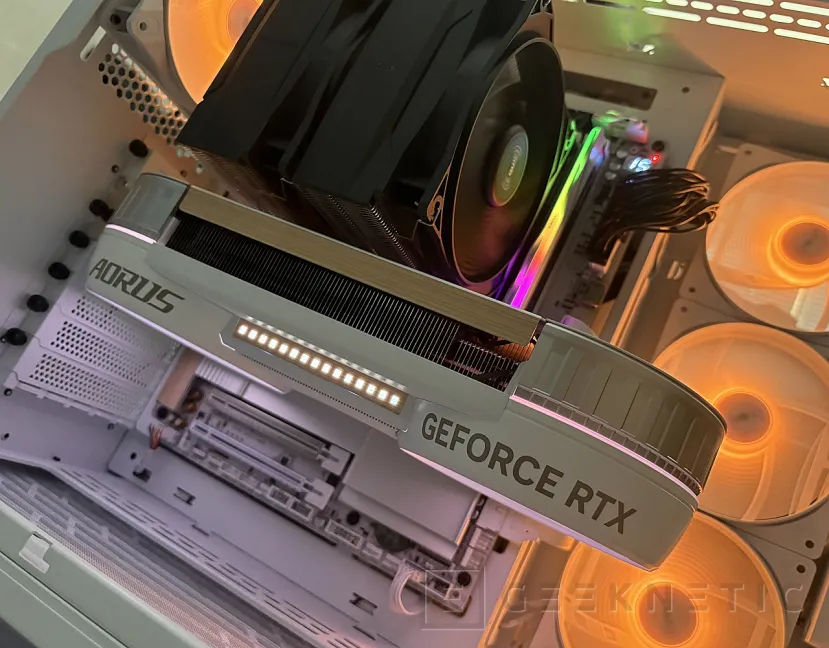

Montada en caja blanca de formato panorámico el resultado es espectacular; la hemos combinado también con una de las nuevas creaciones de Gigabyte, la Gigabyte RTX 5080 Infinity, cuya review ya estamos preparando, para un acabado espectacular y completamente alineado con este nuevo diseño “madera” de Gigabyte.

El resultado es un montaje, en mi humilde opinión, que configura un PC de ensueño con un diseño con mucha clase. Demuestra que Gigabyte ha entendido bien el nicho de usuarios que busca alejarse de la estética gamer tradicional sin renunciar a las prestaciones de una plataforma X870E de gama alta.

Sonido

En el apartado de sonido, la Gigabyte X870E AERO X3D WOOD repite la misma solución que hemos visto en otros modelos de la marca, con un códec Realtek ALC1220 acompañado de condensadores de calidad hi-fi y soporte para audio de alta definición hasta 7.1 canales, además de salida S/PDIF óptica en el panel trasero.

Es una solución correcta y con buenos componentes de soporte, aunque sin ningún DAC adicional que mejore especialmente el rendimiento con auriculares o altavoces de alta impedancia, algo que en una placa de este precio y con este cuidado en otros aspectos se echa ligeramente en falta. Es sin duda su punto débil y no es la primera vez que lo mencionamos en placas base de gama alta de Gigabyte, donde sin duda esperamos un poco más.

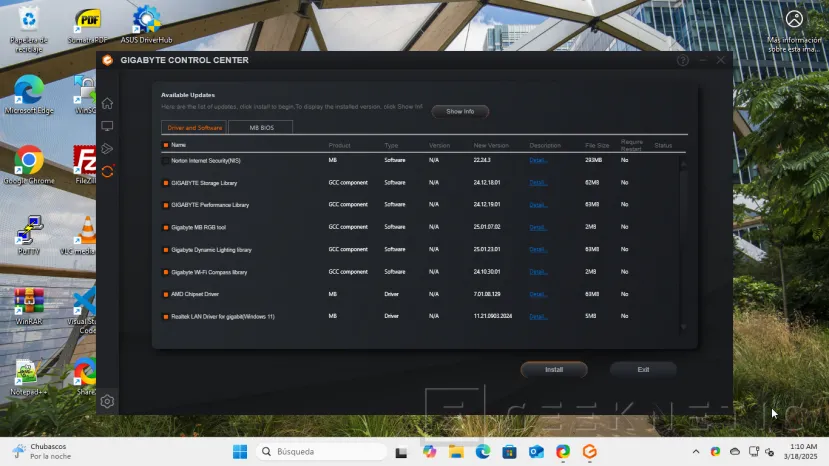

BIOS y software

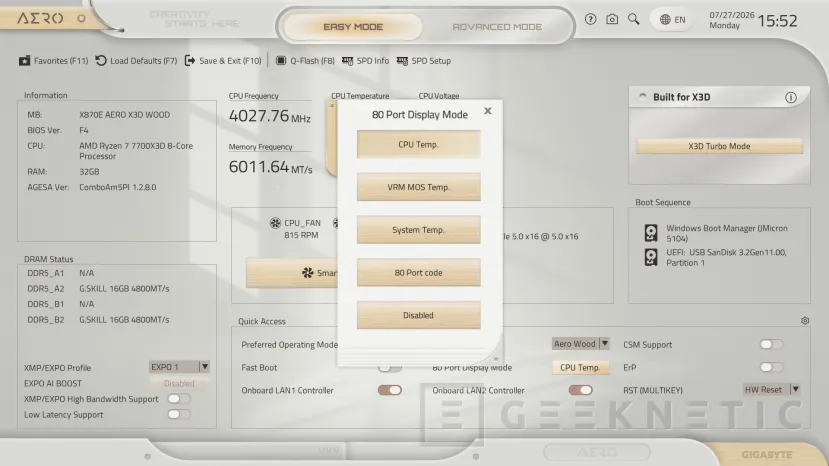

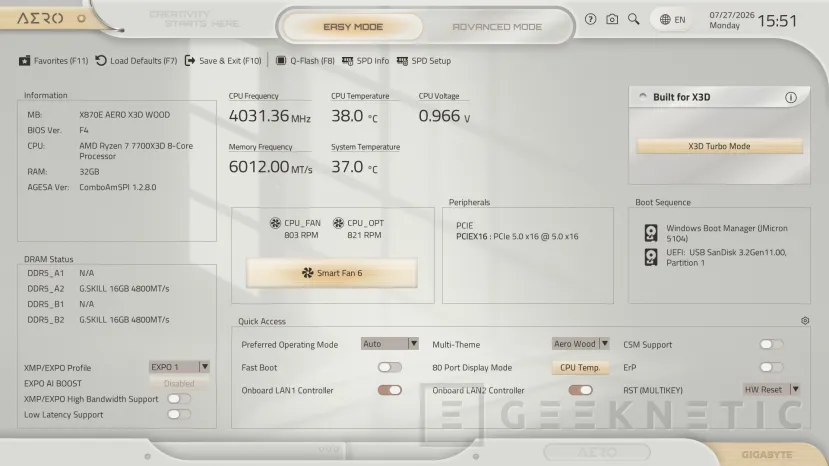

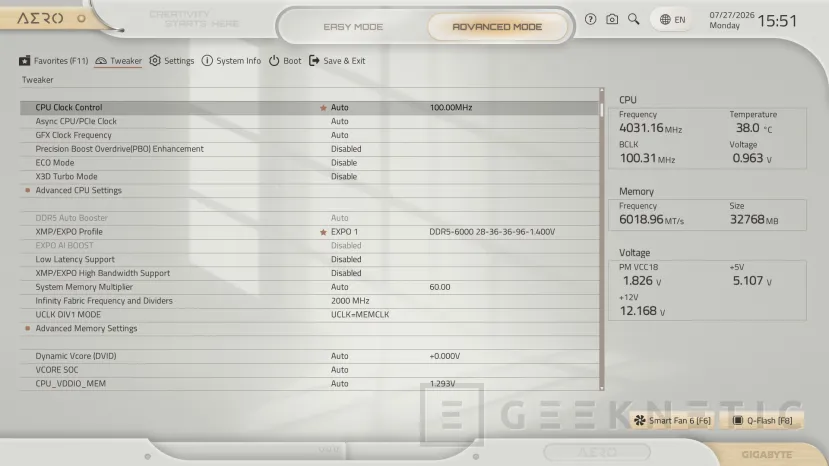

La BIOS de esta placa hereda la interfaz UC BIOS de Gigabyte, con un diseño renovado centrado en la facilidad de uso, varios temas visuales seleccionables entre los que se incluye uno específico en escala de grises, capacidad de búsqueda rápida de opciones y un sistema de accesos directos que permite volver a la pantalla principal sin tener que navegar por todos los submenús.

Se mantiene el panel de diagnóstico Smart 80 Port, que combina el código de arranque tradicional con monitorización térmica en tiempo real antes incluso de que arranque el sistema operativo, y el software Gigabyte Control Center centraliza el control de la iluminación RGB Fusion y el resto de ajustes del sistema desde Windows, incluyendo el ya mencionado D5 Bionic Corsa para el overclock asistido por IA.

La BIOS de Gigabyte ofrece muy buenos asistentes de configuración, desde overclock automático con X3D Turbo Mode como configuración automática de la refrigeración del procesador. Es una de las mejores BIOS del mercado y también de las mejor trabajadas a nivel estético, y lo mismo podemos decir del ecosistema de software de Gigabyte, completamente centralizado, fácil de usar y de instalación directa con el sistema operativo.

Rendimiento

En el terreno del rendimiento puro, esta Gigabyte X870E AERO X3D WOOD se comporta como cabía esperar de una placa X870E de gama alta bien construida, sin sorpresas ni cuellos de botella apreciables a la hora de exprimir un procesador X3D.

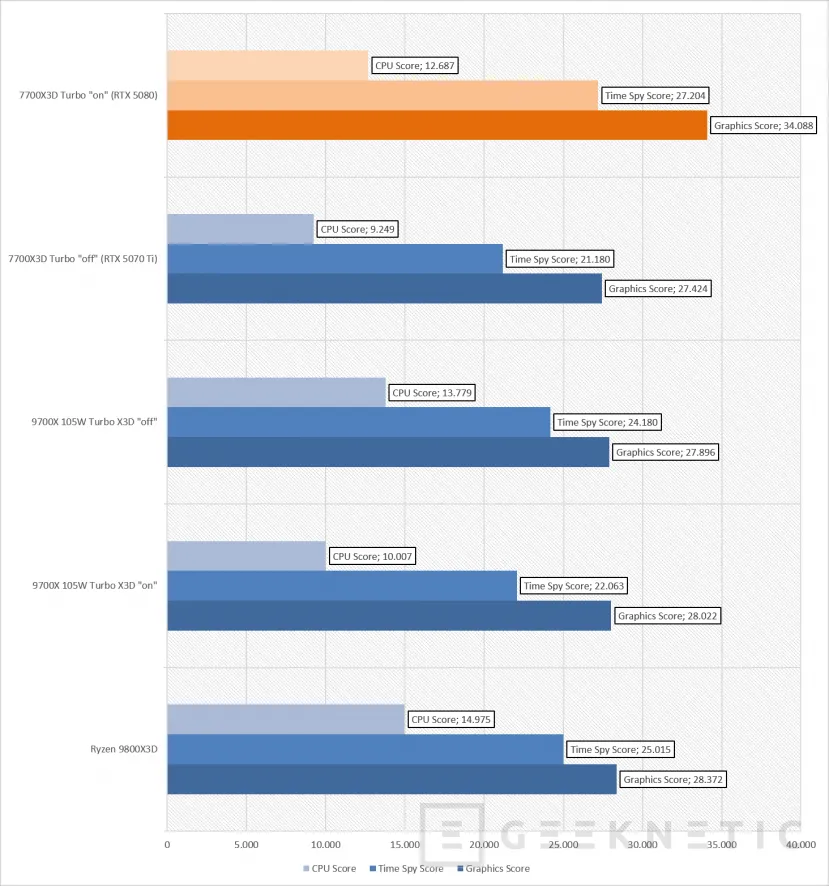

El sistema X3D Turbo Mode 2.0 vuelve a demostrar que el margen de mejora sobre el comportamiento de serie de estos procesadores sigue siendo real, con mejoras de rendimiento muy interesantes, aunque como siempre estas cifras dependen de la configuración y son más generosas con gráficas de gama más alta, con más dependencia del procesador.

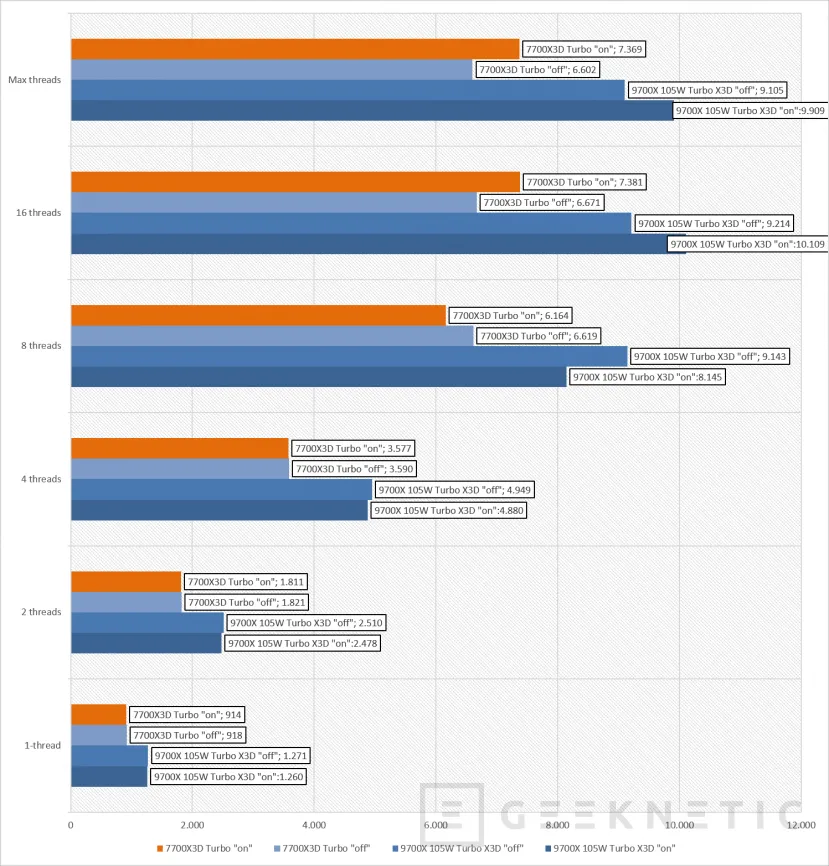

3DMark CPU Profile

3DMark Time Spy. GeForce RTX

Una placa distinta a lo que estamos acostumbrados a ver en el segmento

Gigabyte se ha atrevido con la Gigabyte X870E AERO X3D WOOD a plantear una propuesta que no se parece a nada más en el catálogo de placas base para procesadores X3D. Bajo el acabado en madera y piel hay una plataforma con las mismas prestaciones que esperamos de la gama alta X870E, con VRM de 16+2+2 fases, almacenamiento PCIe 5.0, conectividad USB 4 doble y Wi-Fi 7 con antena direccional.

Su punto fuerte, más allá de las prestaciones, es haber conseguido que una placa base deje de ser un componente que se esconde dentro de la caja para convertirse en parte del diseño del propio PC, algo que hemos podido probar de primera mano y que me recuerda, y mejora, algunos modelos míticos de gamas Creator de ASUS, que son también de mis modelos favoritos entre todas las últimas generaciones de placas base que he tenido la suerte de probar. Una placa base con mucho estilo y calidad de construcción, pero que no se olvida de lo esencial, que es crear un PC de altas prestaciones.
