Gigabyte X870E AORUS ELITE X3D Review

Introducción a las características de la Gigabyte X870E AORUS ELITE X3D

Los procesadores AMD de última generación con caché de nivel 3 extendida se han convertido en objeto de deseo y una de las formas más eficientes de sacar provecho a estos procesadores es usando sus modos turbo de la forma más eficiente. Cada fabricante de placas base se ha afanado para sacar provecho a las posibilidades de estos procesadores.

Gigabyte es la primera que dedica una nueva gama de placas base de alto rendimiento, basadas en el chipset X870E con estos procesadores en mente, con métodos de overclock capaces de sacar lo mejor de estos procesadores usando solo algunos de los núcleos, como también sus capacidades de rendimiento en aplicaciones que soporten uso en paralelo de todos sus hilos.

Los procesadores más beneficiados de estas técnicas de overclock , que Gigabyte ha denominado X3D Turbo Mode 2, son los procesadores de AMD con doble CCD, donde solo uno de ellos cuenta con la caché extendida. Estos son, a saber, el AMD Ryzen 9 9900X3D de 12 núcleos y el potente AMD Ryzen 9 9950X3D de 16 núcleos, la joya de la corona.

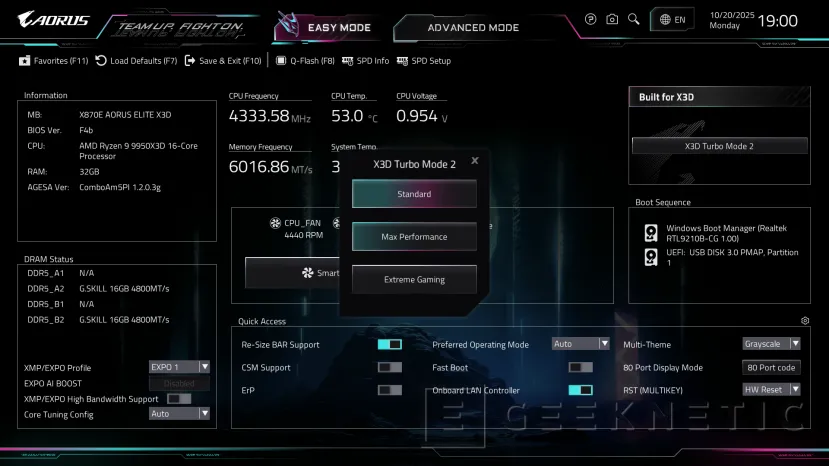

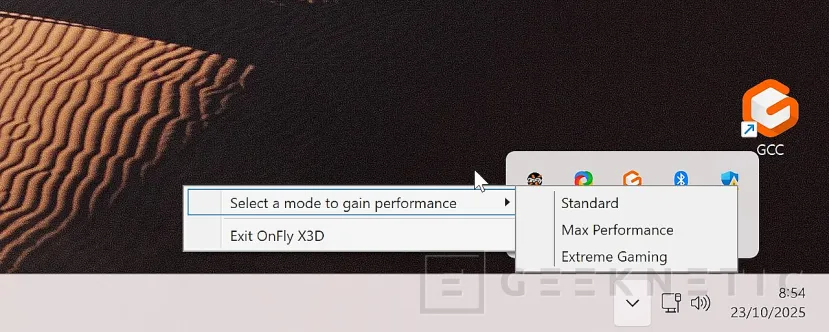

El sistema de Gigabyte es configurable por BIOS, de hecho se activa automáticamente si detecta que instalamos el procesador adecuado, y se ajusta por IA en tiempo real. También cuenta con mecanismos de protección y ajuste por si nuestro procesador no es de la calidad suficiente para soportar los modos de rendimiento que aporta esta tecnología. Luego veremos si aporta realmente rendimiento, con nuestro AMD Ryzen 9 9950X3D.

La idea de Gigabyte es que podamos tener lo mejor de los dos mundos: mayor rendimiento en juegos, pero también maximizar el rendimiento de proceso en paralelo de estos magníficos procesadores de AMD.

Características técnicas de la Gigabyte X870E AORUS ELITE X3D

• CPU
  • Socket AMD AM5
  • Compatible con AMD Ryzen 9000 / 8000 / 7000 Series
• Chipset
  • AMD X870E
• Memoria
  • 4 ranuras DDR5 DIMM, hasta 256 GB (64 GB por módulo)
  • Soporte DDR5 hasta 9000 MT/s (O.C.)
  • Doble canal
  • Compatible con AMD EXPO y XMP
  • Módulos no-ECC Unbuffered 1Rx8/2Rx8/1Rx16
• Gráficos integrados
  • AMD Radeon integrado (según CPU)
  • 2 x USB4 Type-C (DisplayPort 1.4, HDR, hasta 3840x2160@240 Hz)
  • 1 x HDMI 2.1 (4096x2160@60 Hz, HDR, HDCP 2.3)
  • 1 x HDMI frontal 1.4 (1920x1080@30 Hz)
• Audio
  • Realtek ALC1220
  • Audio HD 2/4/5.1/7.1 canales
  • Salida óptica S/PDIF
  • Soporte DSD
• LAN
  • Realtek 5GbE (5G/2.5G/1G/100 Mbps)
• Wi-Fi y Bluetooth
  • Qualcomm Wi-Fi 7 QCNCM865 (2.4/5/6 GHz)
  • Bluetooth 5.4
  • Soporta estándar 11be 320 MHz
  • Funciones Wi-Fi 7 requieren Windows 11 SV3
• Ranuras de expansión
  • 1 x PCIe x16 (CPU)
    • Ryzen 9000/7000: PCIe 5.0 x16
    • Ryzen 8000 Phoenix 1: PCIe 4.0 x8
    • Ryzen 8000 Phoenix 2: PCIe 4.0 x4
  • 1 x PCIe x16 (chipset, PCIe 4.0 x4)
  • 1 x PCIe x16 (chipset, PCIe 3.0 x2)
• Almacenamiento
  • 1 x M.2 (M2A_CPU, CPU) Socket 3, tipo 25110/22110/2580/2280 – soporta PCIe 5.0 x4/x2 (según CPU)
  • 1 x M.2 (M2B_CPU, CPU) Socket 3, tipo 22110/2280 – soporta PCIe 5.0 x4/x2 (según CPU)
  • 2 x M.2 (M2C_SB, M2D_SB, chipset) Socket 3, tipo 22110/2280 – PCIe 4.0 x4/x2
  • 4 x SATA 6 Gb/s
  • RAID NVMe: 0/1/5/10 (RAID 5 solo con Ryzen 9000)
  • RAID SATA: 0/1/10
• USB
  • 2 x USB4 Type-C en panel trasero (CPU + ASMedia USB4)
  • 1 x USB Type-C en panel trasero (CPU, USB 3.2 Gen 2)
  • 5 x USB 3.2 Gen 2 Type-A en panel trasero
  • 3 x USB 3.2 Gen 1 en panel trasero
  • 1 x USB Type-C (header interno, USB 3.2 Gen 2x2, soporta hasta 65W PD 3.0/QC 4+)
  • 4 x USB 3.2 Gen 1 disponibles vía headers internos
  • 4 x USB 2.0/1.1 disponibles vía headers internos
• Conectores internos (I/O)
  • 1 x conector ATX 24 pines
  • 2 x conectores ATX 12V 8 pines
  • 1 x conector de alimentación PCIe
  • Varias cabeceras para ventiladores y bombas (CPU, sistema, AIO)
  • 3 x cabeceras addressable RGB Gen2
  • 1 x cabecera RGB
  • 4 x conectores M.2 Socket 3
  • 4 x SATA 6 Gb/s
  • 1 x header frontal USB Type-C (USB 3.2 Gen 2x2)
  • 1 x header front panel audio
  • 1 x header TPM (GC-TPM2.0 SPI V2)
  • 1 x jumper Clear CMOS y 1 x jumper reset
  • 2 x sensores de temperatura y 1 x cabecera de detección de ruido
• Conectores panel trasero
  • 1 x HDMI
  • 2 x USB4 Type-C (DisplayPort)
  • 1 x USB Type-C (USB 3.2 Gen 2)
  • 5 x USB 3.2 Gen 2 Type-A
  • 3 x USB 3.2 Gen 1
  • 1 x RJ-45
  • 2 x conectores de antena
  • 2 x jacks de audio + 1 x S/PDIF óptico
  • Botón de reset, botón de encendido, botón Clear CMOS, botón Q-Flash Plus
• Controlador I/O
  • Chip iTE I/O Controller
• Monitorización hardware
  • Detección de voltajes
  • Detección de temperaturas
  • Detección y control de revoluciones de ventiladores
  • Detección de caudal de refrigeración líquida
  • Advertencia de fallo de ventilador
  • Detección de ruido
• BIOS
  • 512 Mbit flash
  • UEFI BIOS (AMI)
  • Soporte PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0
• Funciones únicas y software

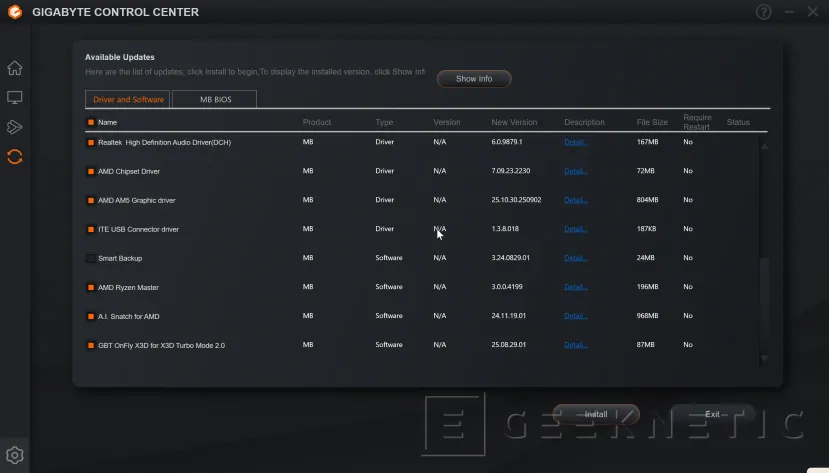

  • Soporte GIGABYTE Control Center (GCC)
  • Soporte Q-Flash y Q-Flash Plus
  • Soporte Smart Backup
  • Software incluido: Norton Internet Security (versión OEM)
• Sistema operativo
  • Soporta Windows 11 64-bit
• Factor de forma
  • ATX 30.5 cm x 24.4 cm

Chipset AMD X870E

El chipset X870E de AMD ofrece el doble de líneas PCI Express mediante un chipset doble, pero también es la plataforma más adecuada para sacar lo mejor de esta generación de procesadores, que por su parte ya añaden un buen catálogo de conectividad propia.

También es cierto que los fabricantes catalogan este chipset como el ecosistema más adecuado para sus diseños más elaborados y también, por qué no, más caros. No tiene muchas diferencias con el X870 a nivel funcional; es más un tema de números brutos.

El AMD X870E ofrece soporte completo para PCIe 5.0 desde el procesador —con 16 líneas dedicadas para GPU y 8 para almacenamiento NVMe—, a los que este chipset añade un potente segundo conjunto de líneas PCIe 4.0. Ofrece también las siguientes prestaciones exclusivas de la gama más alta de esta generación de chipsets: soporte garantizado de DDR5 hasta 9000 MHz (OC), USB 4.0 nativo (dos puertos) y compatibilidad total con Precision Boost Overdrive y EXPO para overclocking automático. Es precisamente estas capacidades de overclock las que explota AMD para desarrollar todo el potencial de estas nuevas placas base X3D.

Si buscamos diferencias entre el chipset X870 y el X870E que nos ocupa, solo lo encontraremos en el número de enlaces disponibles. El X870E (Extreme ) es un chipset dual, interconectado mediante un enlace de alta velocidad PCIe 4.0 x4 interno, lo que le permite duplicar la capacidad de comunicación y expansión respecto al X870. Gracias a ello, las placas base con X870E pueden ofrecer:

• Más ranuras M.2 PCIe 5.0 x4 para almacenamiento.
• Mayor número de puertos USB 4.0 (40 Gbps) y USB 3.2 Gen2x2 (20 Gbps).
• Soporte para más líneas PCIe en total (hasta 44 combinadas CPU+chipset).
• Más canales para periféricos, redes y controladoras adicionales.

En ambos casos, AMD impone unos mínimos de conectividad muy altos: USB 4.0 de serie (con hasta 40 Gbps de ancho de banda, entrega de hasta 15 W de potencia y soporte DisplayPort 1.4 Alt Mode para vídeo 8K@60Hz), para una compatibilidad completa de esta tecnología (la conectividad de vídeo se extrae de la gráfica integrada del procesador, al menos en estos modelos de Gigabyte).

Almacenamiento en la Gigabyte X870E AORUS ELITE X3D

La configuración de almacenamiento de esta placa base no es extraordinariamente extensa: tiene cuatro puertos M.2 y cuatro puertos SATA, pero sí ofrece un montaje muy equilibrado, potente, fácil de gestionar y perfectamente preparado para las unidades de mayor rendimiento, manteniendo sus prestaciones en uso intensivo mediante un potente sistema de disipadores pasivos que cubren todos los slots de almacenamiento proporcionados por la propia placa base.

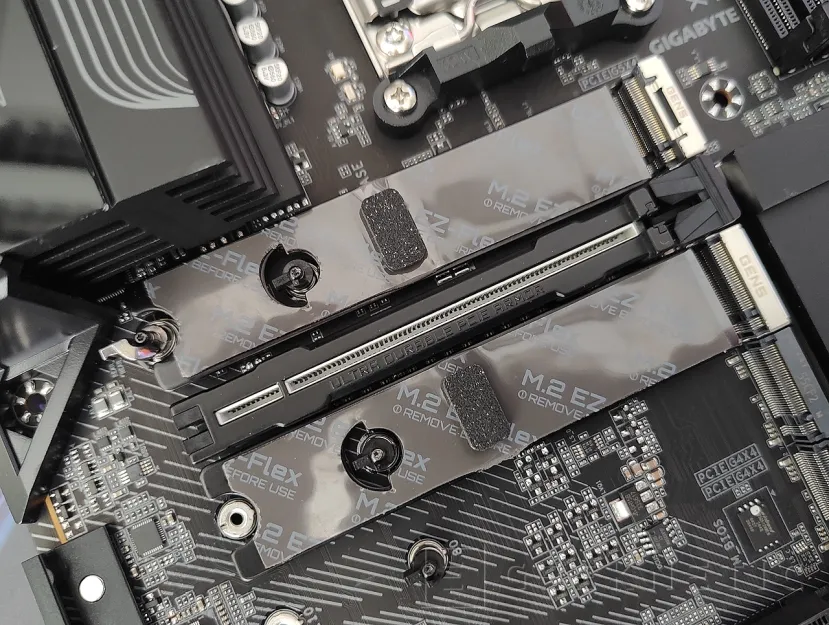

Todos los conectores M.2 de esta placa base están destinados a unidades de almacenamiento PCI Express. Los dos primeros, cercanos a la CPU, están precisamente soportados por las líneas PCI Express 5.0 de los procesadores AM5 que podemos montar en esta placa base. El primero, y principal, soporta unidades de hasta 110 mm de largo y anchos de 22 y 25 mm, siendo este último un formato que sigue ofreciendo Gigabyte pero que rara vez encontraremos en el mercado.

Este slot nos permite montar unidades de hasta 4x de enlace PCI Express, que son más de 14000 MB/s de ancho de banda, y cuenta con su propio disipador completamente independiente, también completamente pasivo, con cierre rápido tanto para la unidad como para el propio disipador.

El segundo slot también viene soportado por el procesador, y admite unidades PCI Express 5.0 de hasta 4x, con un largo máximo de 110 mm, pero está compartido por la controladora ASMedia que ofrece el soporte USB 4.0 en esta placa base. Si usamos los puertos, estaremos limitando la unidad a un enlace máximo de 2x.

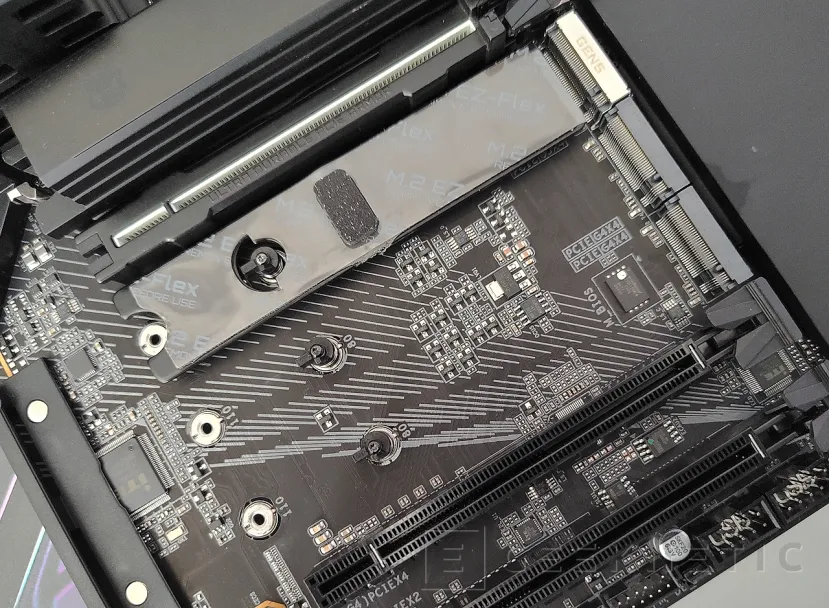

Los otros dos slots M.2 vienen de la mano del chipset X870E, ambos soportan unidades PCI Express 4.0 4x de hasta 110 mm de largo, lógicamente también con soporte para el largo estándar de facto, los 80 mm. Estas dos, y la secundaria soportada por la CPU, comparten el mismo bloque de disipación, que también cubre el chipset. No requiere tornillería y está todo muy bien cuidado, con sus láminas de material conductor tipo thermal pad para una mejor dispersión del calor por toda la superficie.

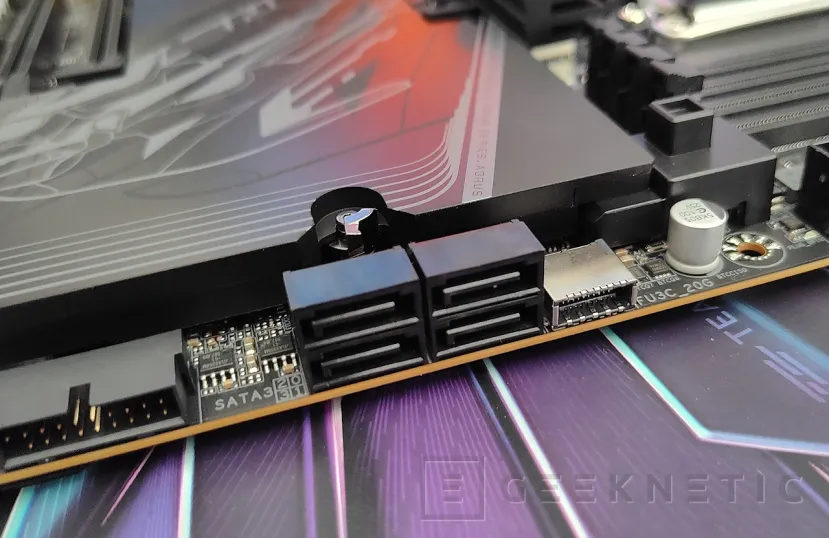

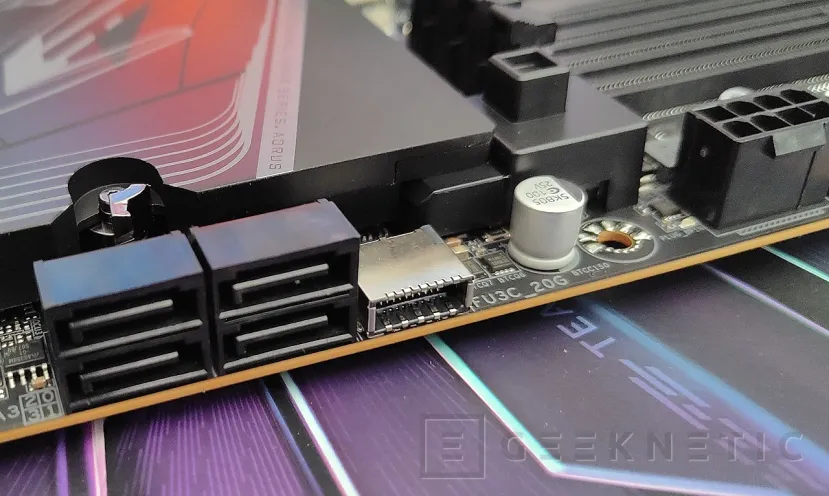

El equipamiento para almacenamiento se completa con 4 puertos SATA 6 Gbps. Todos los puertos de esta placa base, si usamos procesadores Ryzen 9000, soportan RAID de hasta nivel 5, tanto las unidades PCI Express como las de almacenamiento SATA. También modos intermedios como el 0, 1 o el RAID 0+1.

Ampliación y conectividad de la Gigabyte X870E AORUS ELITE X3D

Aunque parece que la placa base se centra mucho en el soporte para los procesadores X3D más potentes y en su tecnología de turbo impulsada por IA, lo cierto es que es una placa base muy bien trabajada que no deja casi nada al azar. Cuenta con todo lo que esperamos de una placa base moderna, de gama alta y última generación. Incluye los puertos más modernos, como USB 4.0 v1 de hasta 40 Gbps en dos puertos, Wi-Fi 7 y Ethernet de alta velocidad de hasta 5 GbE.

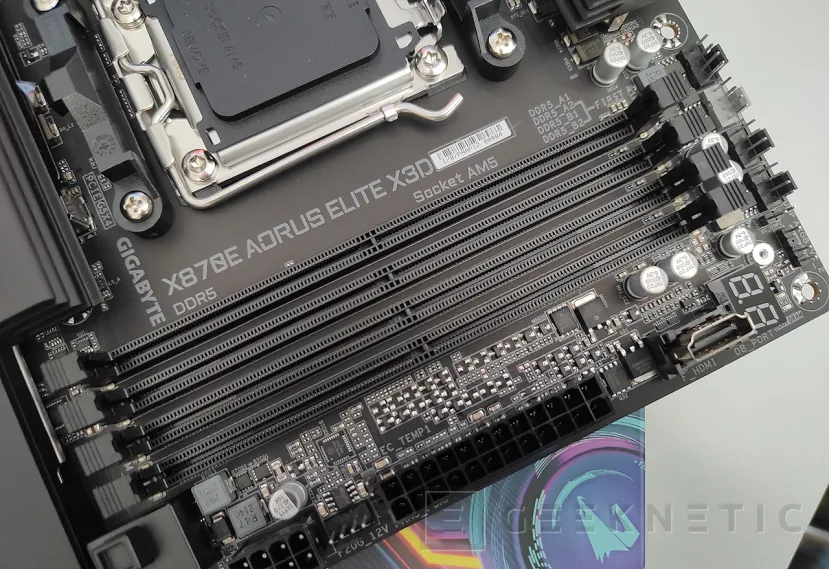

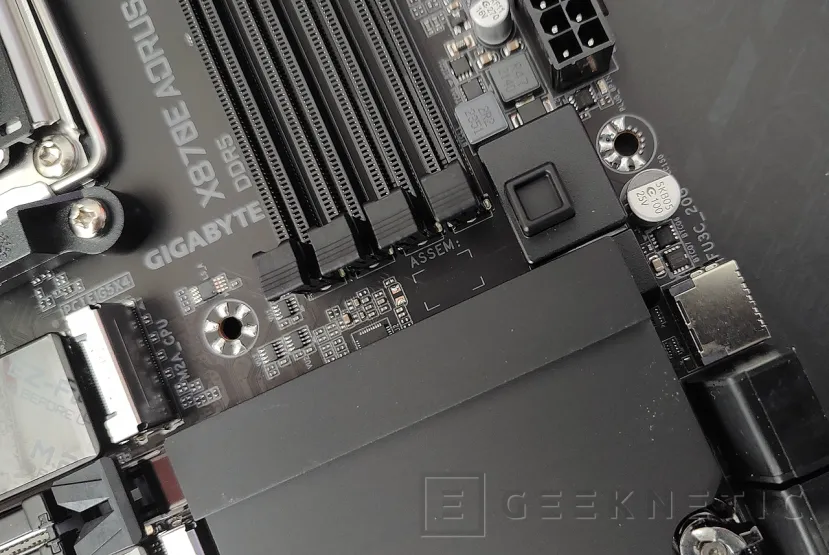

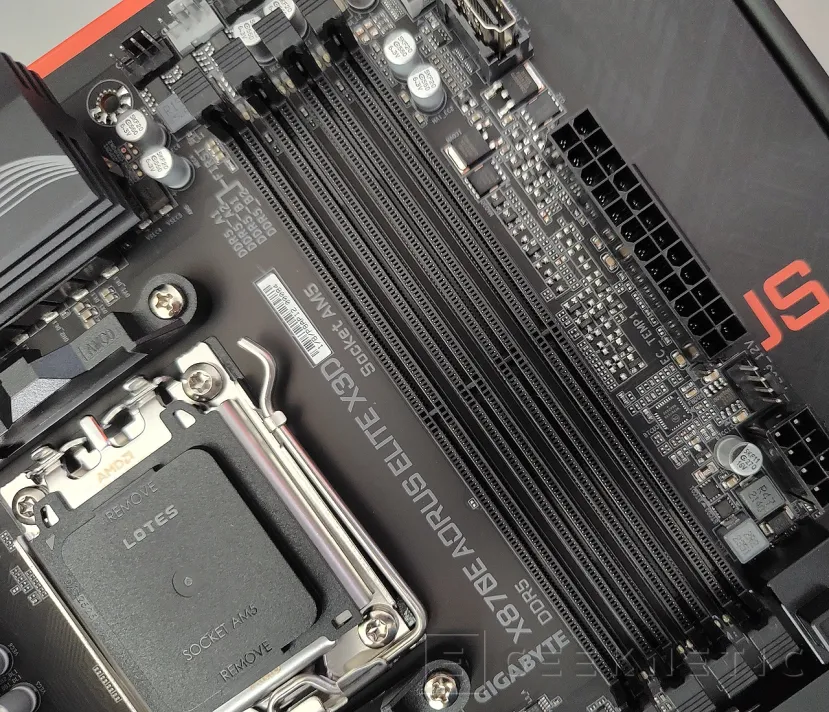

En cuanto a memoria, contamos con los cuatro slots de rigor con soporte de doble canal de 128 bits con hasta 256 GB de capacidad (con módulos de 64 GB por unidad) con velocidades de hasta 9000 MHz con overclock. Soporta tanto perfiles XMP como EXPO, así que podemos añadir las memorias que queramos, que dará cumplida cuenta de ellas.

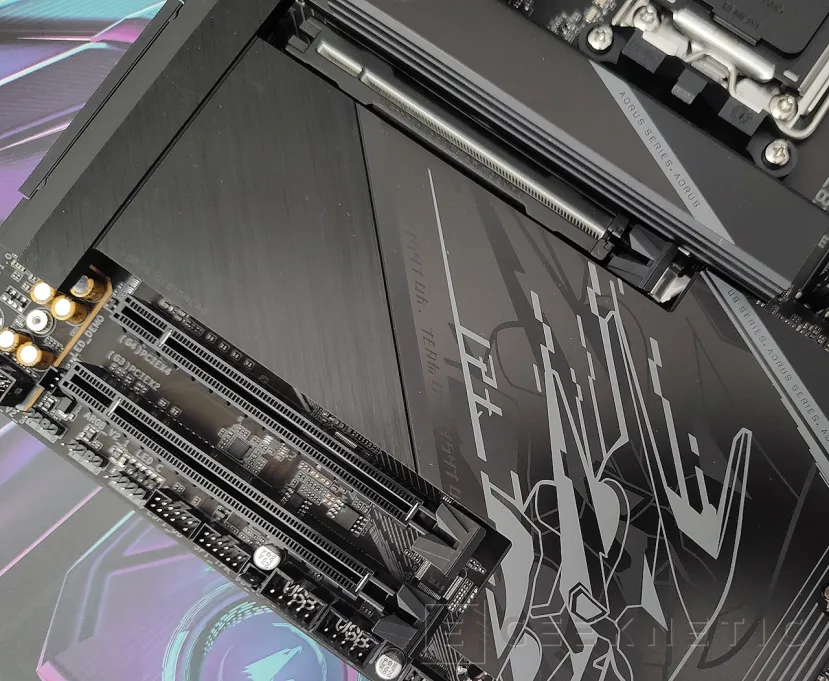

En cuanto a tarjetas de ampliación, esta placa base va a lo importante, por ejemplo con su slot principal para gráficas con hasta 16 enlaces PCI Express 5.0. Este slot no comparte líneas con ningún otro slot o componente de la placa base y está dedicado a gráficas o almacenamiento de alta velocidad. Tiene un sistema de anclaje reforzado y botón de extracción rápida. El refuerzo no solo se ve en la zona anterior sino también en la posterior, preparado para las gráficas más grandes y pesadas, algunas de las cuales las podemos encontrar en el mismo catálogo de Gigabyte.

A este slot principal le acompañan otros dos también de tamaño 16x, pero soportados por el chipset. El primero soporta PCI Express 4.0 con enlace máximo de 4x, el otro es PCI Express 3.0 con capacidad para dos líneas únicamente. Es una configuración que Gigabyte está usando en muchas de sus placas base AMD de gama alta, ya lo hemos encontrado en otros modelos. Ofrece capacidad de ampliación sencilla, en formato grande pero con conectividad limitada, aunque podría servirnos para ofrecer soporte de conectividad Ethernet avanzada, por ejemplo.

En cuanto a la conectividad USB, hay que destacar los dos conectores USB 4.0 de tipo C que se sitúan en el panel posterior. Significa gráficos 8k, carga de 15 W y 40 Gbps de ancho de banda en cada uno de ellos. Estos puertos son lo más versátil que podemos encontrar en ordenadores de sobremesa, al menos hasta que el uso de USB 4.0 v2 de hasta 80 Gbps dé el salto de los portátiles más recientes al mundo del ordenador de sobremesa.

En el frontal, disponemos de un conector tipo C de 20 Gbps suministrado por el chipset; todos los conectores frontales parten del chipset X870E en esta placa base. De este conector USB-C con capacidad USB 3.2 Gen2x2 de 20 Gbps  destaca el hecho de que ofrece potencia de entrada auxiliar que le permite suministrar potencia de carga de hasta 65 W bajo el paraguas de los estándares QC 3.0/4+ de Qualcomm. Este conector usa un puerto de potencia gráfica de ocho contactos para ofrecer esta potencia de carga añadida.

El frontal también ofrece cuatro puertos de tipo A con hasta 5 Gbps de ancho de banda, que pasan por un hub multiplicador, y cuatro puertos USB 2.0 que siempre vienen bien para conectividad frontal añadida o para algunos componentes internos como kits de refrigeración, paneles de información, ventiladores, fuentes de alimentación inteligentes, etc.

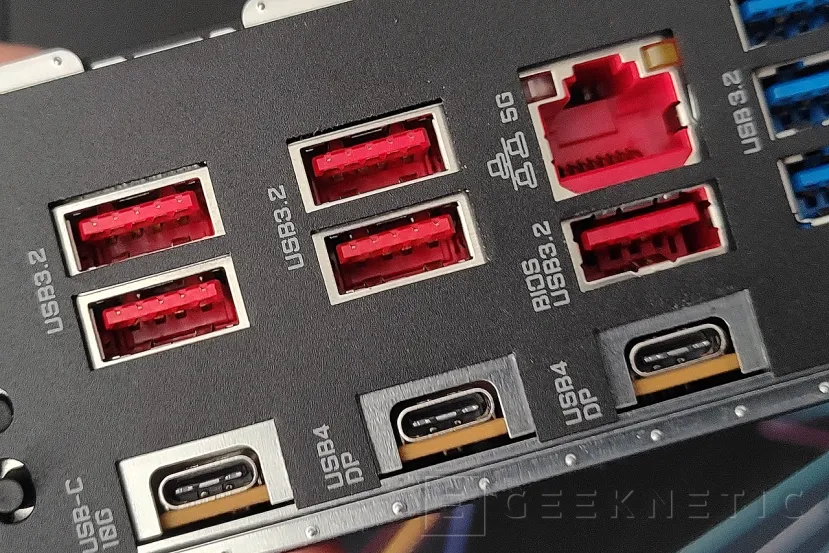

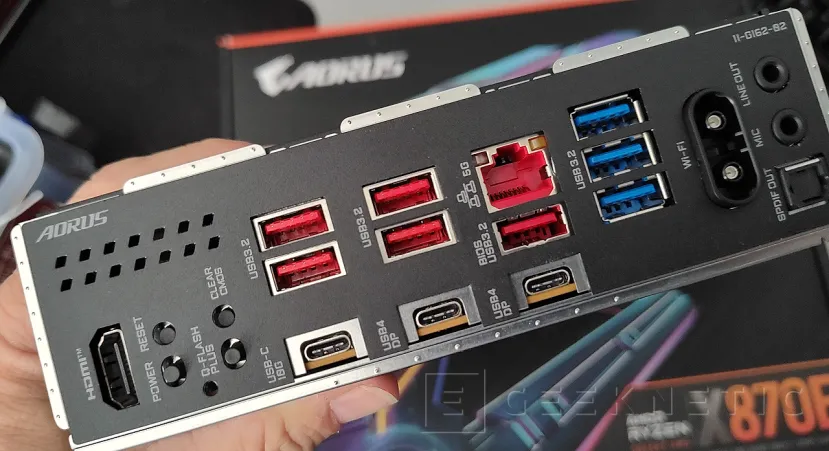

En la parte trasera, además de los dos conectores USB 4 ya mencionados, encontramos cinco conectores USB 3.2 Gen2 de 10 Gbps que se completan con tres puertos USB 3.2 Gen1 de 5 Gbps, todos de formato tipo A. Todos los conectores traseros vienen del chipset; únicamente los USB 4.0 están soportados, mediante una controladora ASMedia dedicada, directamente por líneas PCI Express del procesador.

Como es habitual en los últimos modelos de gama media y alta de Gigabyte, en el frontal encontramos una conexión HDMI 2.1, lo que facilita montar pantallas de información interna, algo que es tendencia en diseño de setups de toda índole. Gigabyte proporciona su propio software y templates de monitorización para este tipo de pantallas LCD, para los programas más habituales, facilitando todo el proceso. Los conectores USB-C ofrecen gráficos de ultra alta definición, pero Gigabyte los completa con un puerto HDMI, que también “tira” de gráfica integrada en la CPU.

La conectividad de red es más que decente y resolutiva; solo se queda un poco atrás la conectividad Ethernet, que se limita a 5 GbE, cuando otros modelos de la marca ofrecen conectividad 10 GbE sobre cable de par de cobre. El interfaz Ethernet es único y está firmado por un chip Realtek que soporta velocidades inferiores, de 2.5G, 1G y 100M.

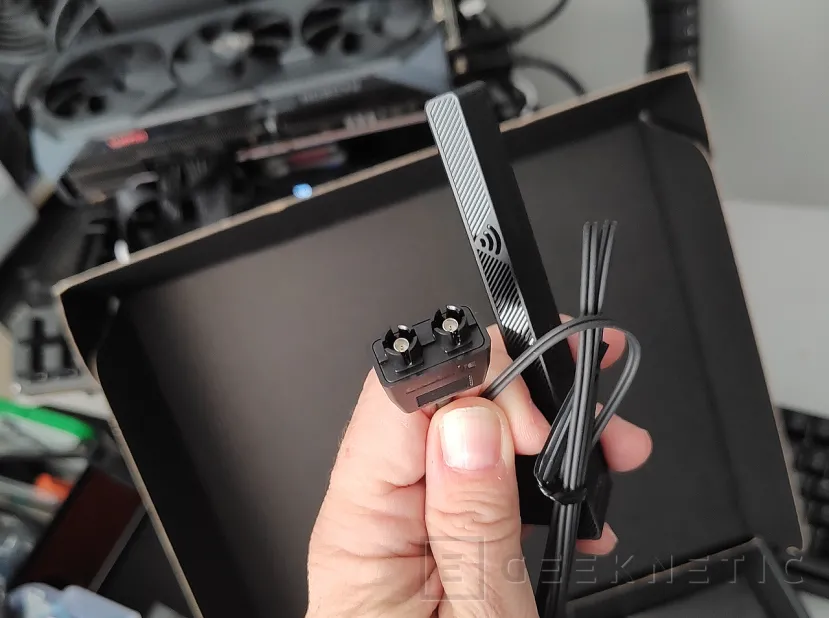

Pero Gigabyte lo compensa con una excelente conectividad inalámbrica. El chipset inalámbrico es un potente Qualcomm® Wi-Fi 7 QCNCM865 soportado por una instalación de doble antena 2T2R con velocidades de acceso de hasta 5.8 Gbps cuando se conecta a ambas frecuencias de 5 y 6 GHz.

Este chipset ofrece frecuencias de hasta 320 MHz, MLO (Multi Link Operation), y el resto de prestaciones intrínsecas a Wi-Fi 7, que desarrolla en todo su potencial. También incluye Bluetooth 5.4 y un sistema de conexión rápida de antenas, de un solo conector combinado y fijación rápida. Una tarjeta inalámbrica muy potente, con gran capacidad de gestión por software y que nos permite velocidades multigigabit de forma inalámbrica.

Por supuesto, la placa base también incluye algunos puertos de servicio, los tenéis todos en esta lista:





Diseño y alimentación

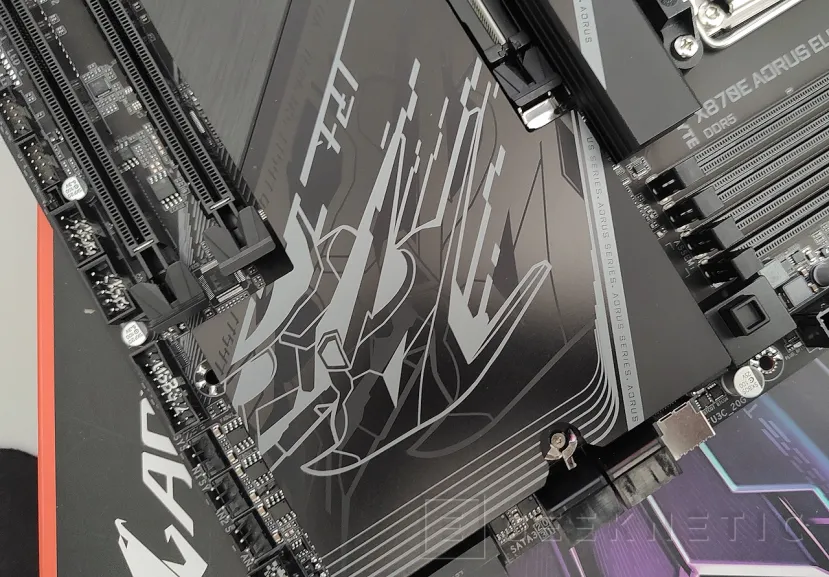

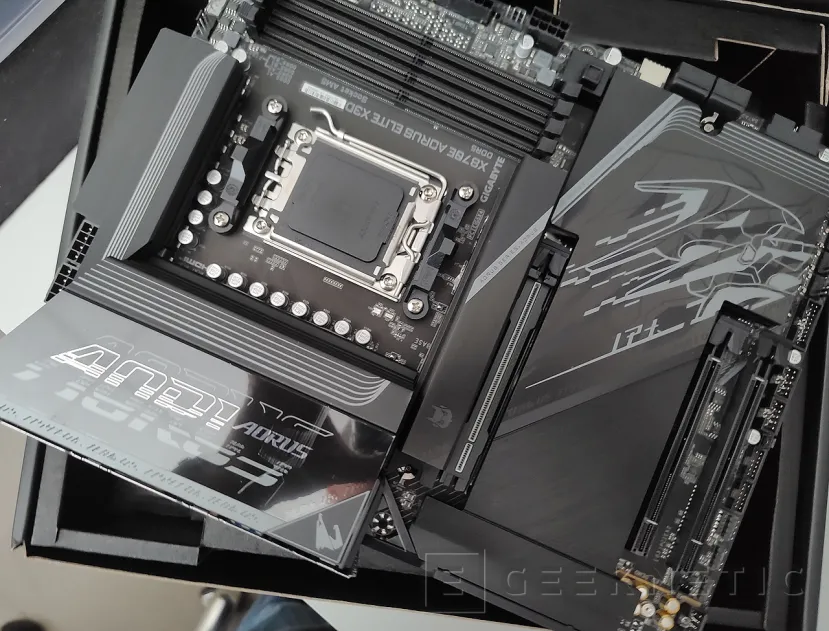

El diseño de esta placa base está realmente cuidado. Gigabyte no solo ha trabajado las formas, sino también el fondo. Usa un PCB de baja perforación y grado servidor con una amplia cobertura de disipadores para almacenamiento, chipset y fases de alimentación.

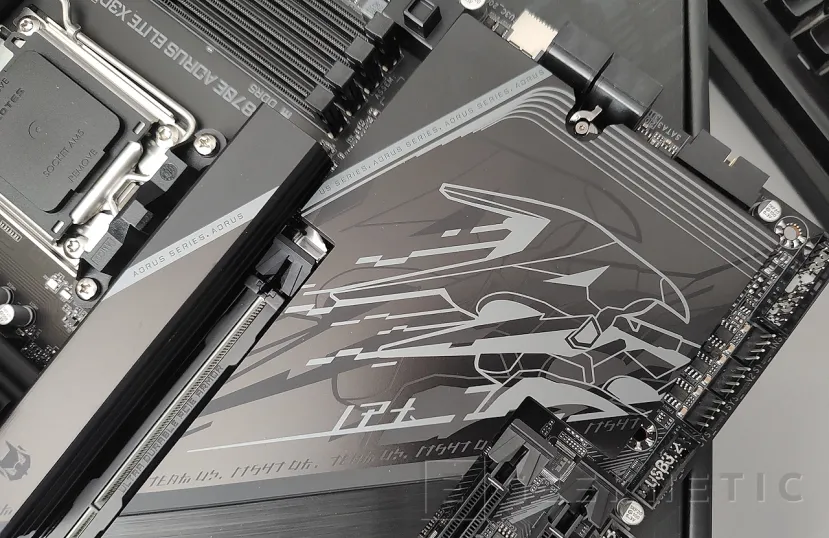

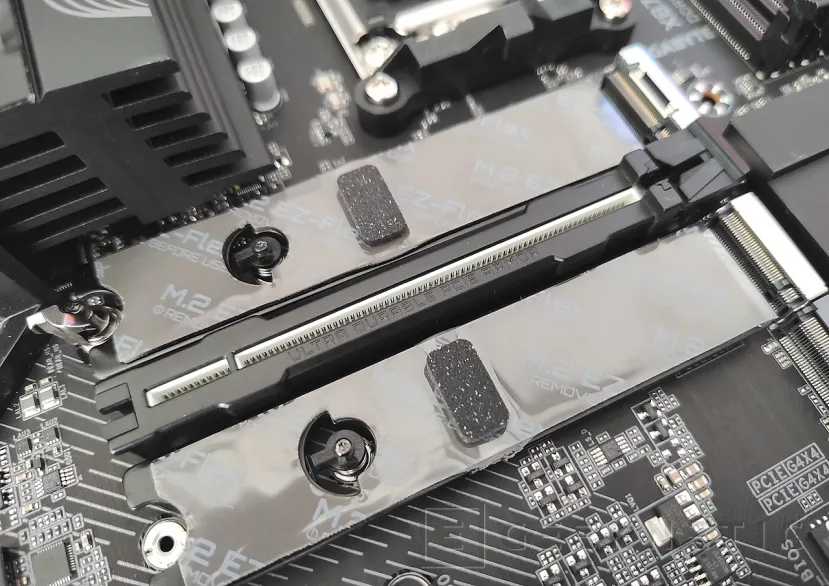

Todas las unidades de almacenamiento están cubiertas y cuentan con thermal pads para mejorar la refrigeración, los dos principales tanto en la zona anterior como posterior de la unidad, y todos de fácil apertura e instalación.

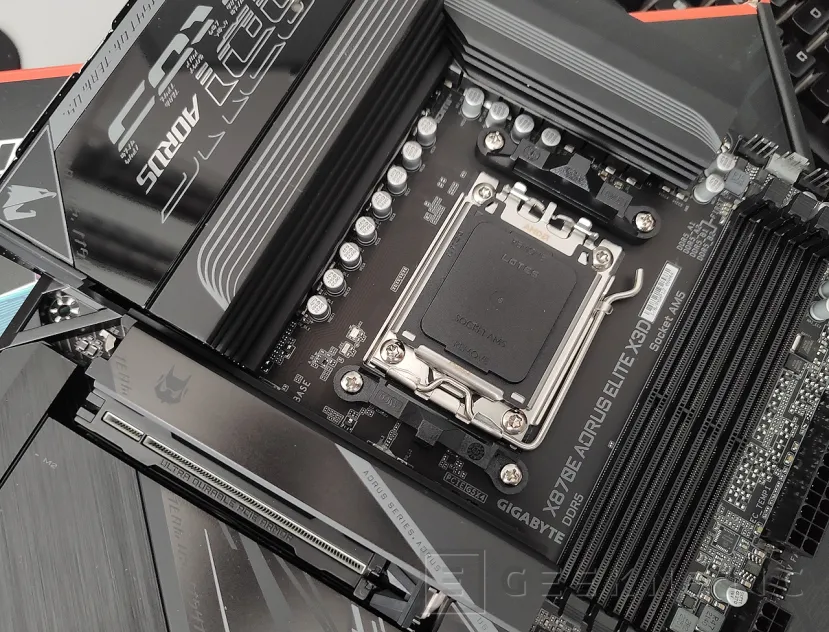

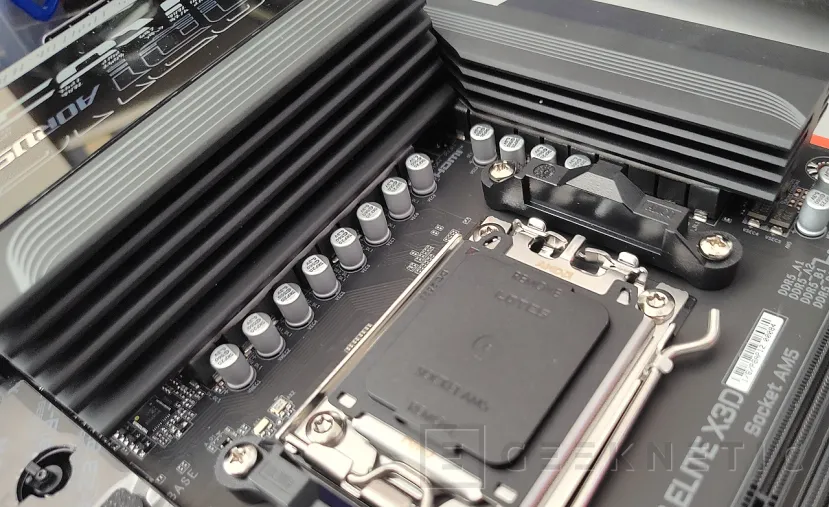

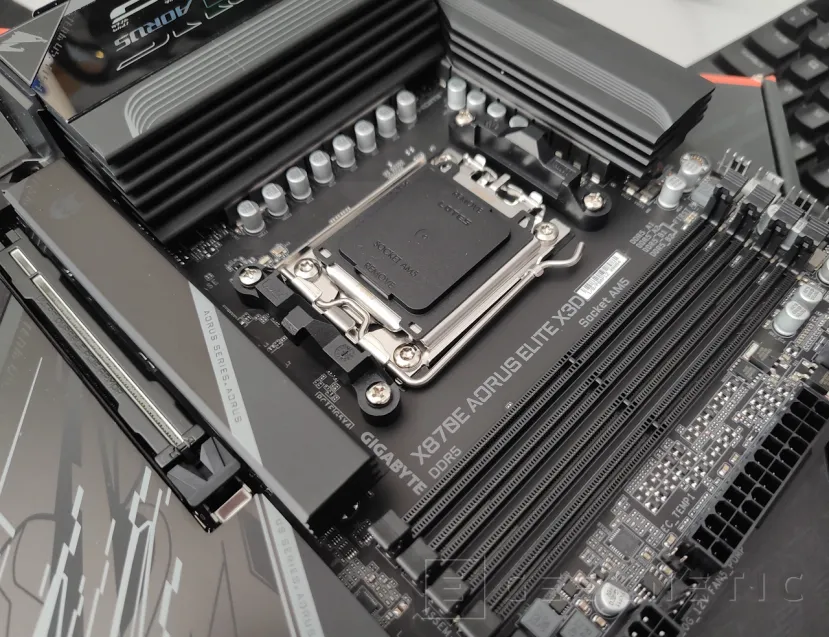

La zona de alimentación cuenta con dos bloques de refrigeración de aluminio sólido comunicados por dos heatpipes de contacto directo; hasta la zona de audio está protegida. Todo esto hace que el PCB negro de la placa base quede poco expuesto, solo en zonas de ampliación, y Gigabyte potencia este aspecto contrastándolo con zonas LED muy concentradas en puntos clave como la cubierta de conectores traseros, la zona del chipset y el disipador de los MOSFETs.

La placa base está perfectamente distribuida, con todos los conectores donde esperamos que estén y además bien espaciados y organizados. Cuenta con elementos muy útiles como botones de acceso directo, dos de ellos en la zona trasera, así que los podemos usar tanto en mesas de prueba como instalada en una caja convencional.

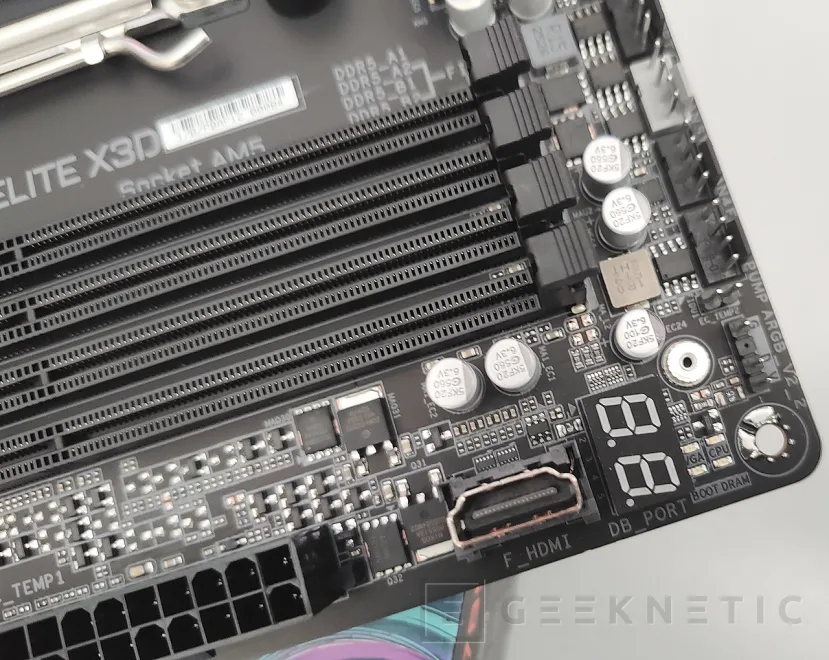

También cuenta con Display POST de doble dígito y me gusta especialmente cómo en esa zona concentra tanto puertos ARGB como un total de cuatro conectores PWM para ventiladores: dos para CPU, otro para bombas de impulsión y uno auxiliar.

La placa cuenta con todos los puertos frontales girados en 90 grados, lo que es perfecto para las cajas actuales de formato panorámico, ya que permite mejor gestión del cableado. Se ha cuidado mucho todos los aspectos, incluido el tamaño, ya que concentra toda esta funcionalidad en un ancho y largo ATX casi perfecto (solo tiene un poco más de alto), lo que le da un aspecto compacto.

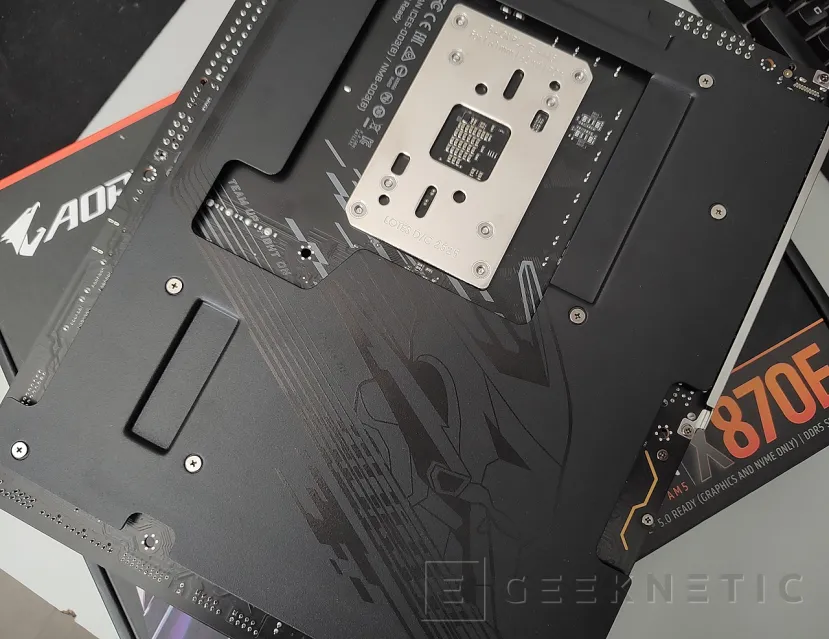

Otro de los detalles más bonitos de esta placa base, y otro elemento que nos da esa sensación de calidad cuando la coges con las manos, es su backplate metálico, que no solo ofrece rigidez mecánica, sino también capacidad de refrigeración del PCB y sus elementos principales. Es una placa base de una factura extraordinaria.

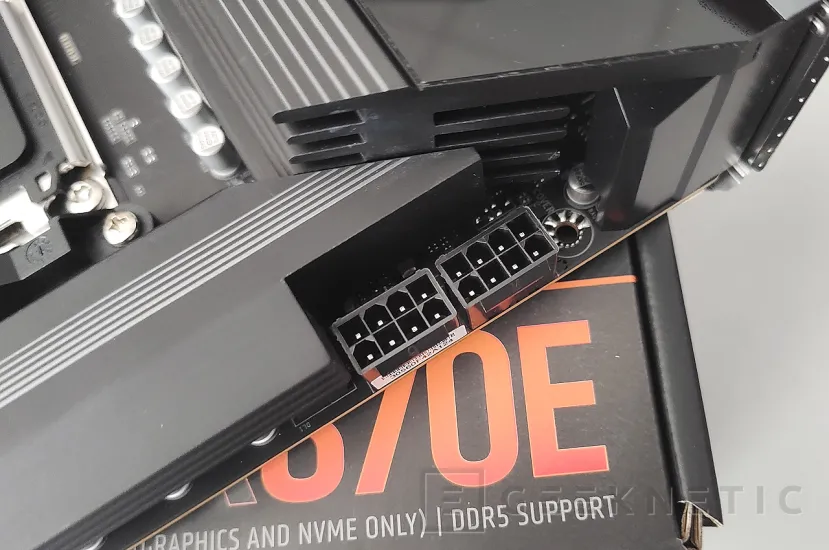

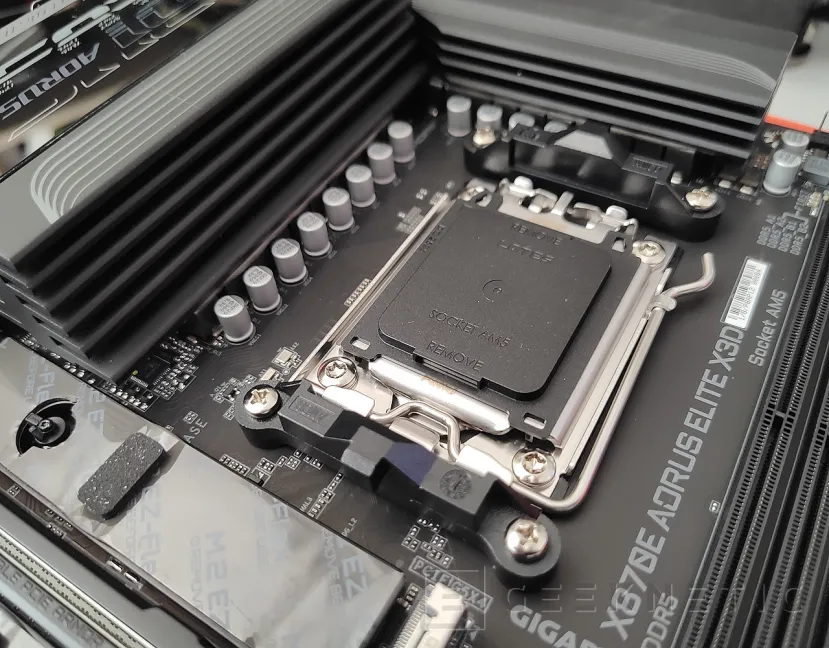

Incluye un diseño eléctrico de 16 fases, 8 fases duplicadas, con 2 fases dedicadas al SOC y 2 fases adicionales. Un total de 20 fases con un diseño completamente digital y con componentes de gran calidad, soportados por un disipador de aluminio macizo y zona de ventilación trasera en la zona de conectores.

Sonido

Donde nos deja algo decepcionados este modelo es en la instalación de sonido. Cierto es que tiene calidad y está bien construida con componentes de primera categoría, pero es simple, sin elementos que nos permitan tan siquiera reseñar ninguno de los disponibles y que podemos encontrar en modelos de gama más baja de la misma Gigabyte.

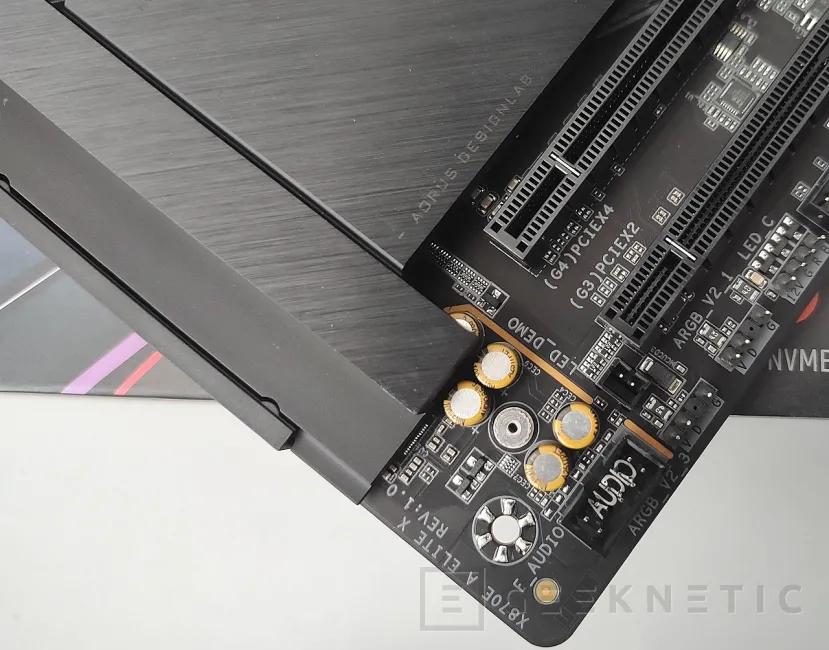

Incluye una solución de calidad, pero básica, con un DSP Realtek ALC1220, que es un viejo conocido. Es un DSP bastante capaz, pero le falta el apoyo de un DAC que mejore el sonido, sobre todo con altavoces y auriculares de gran capacidad. Lo que sí vemos es un PCB aislado, con componentes de calidad y montaje de canales en diferentes capas del PCB.

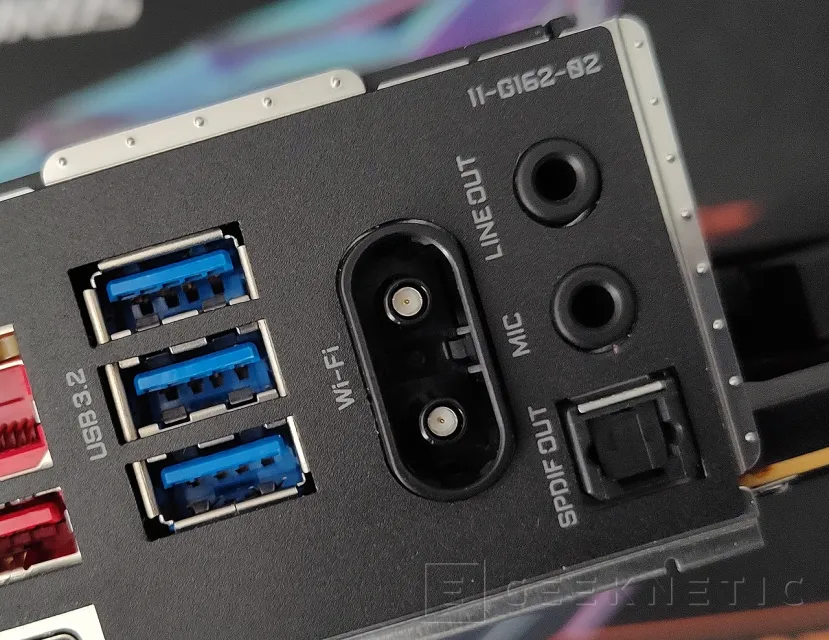

La conectividad de sonido es básica, con HD-Audio para el frontal, salida Toslink óptica detrás y conectores básicos para entrada y salida de audio en el panel trasero. Todos los conectores de vídeo de la placa soportan sonido de alta definición, así que suponemos que Gigabyte confía en que aportemos más calidad a través de esos conectores, si es que la necesitamos.

BIOS y software

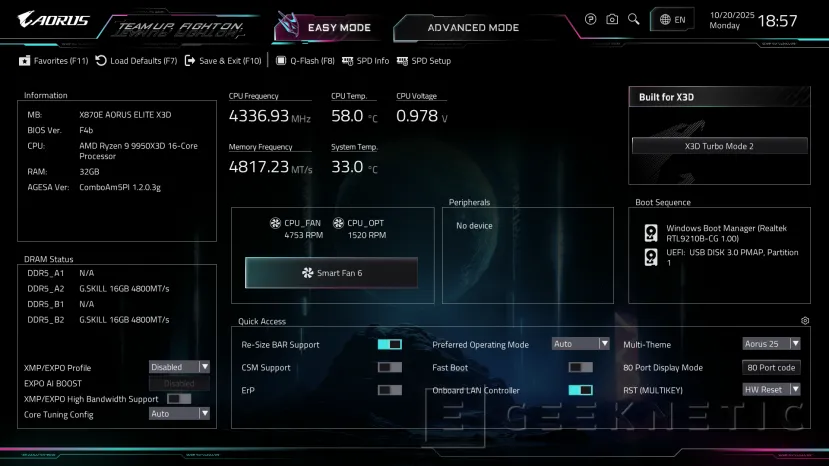

Gigabyte introdujo hace unos meses una nueva interfaz UEFI completamente renovada , que se distingue por su equilibrio entre accesibilidad y profundidad de opciones. Se trata de una de las BIOS más completas y mejor organizadas de la marca en las últimas generaciones, y en este modelo lo hace todo muy bien, muy directo y completamente accesible para todo tipo de usuarios.

Desde el panel principal , el usuario puede acceder a los ajustes esenciales: gestión de arranque , carga de perfiles de memoria , configuración de ventiladores o monitorización de sistema , y, cómo no, el modo turbo introducido en esta serie, con tres ajustes a los que podemos acceder rápidamente desde el panel principal.

Esta disposición permite comprobar de un vistazo el estado general del equipo y realizar ajustes rápidos con impacto directo en el rendimiento . La interfaz ofrece compatibilidad con pantallas de ultra alta definición y dispone de templates de visualización , actualmente tres entre los que podemos elegir.

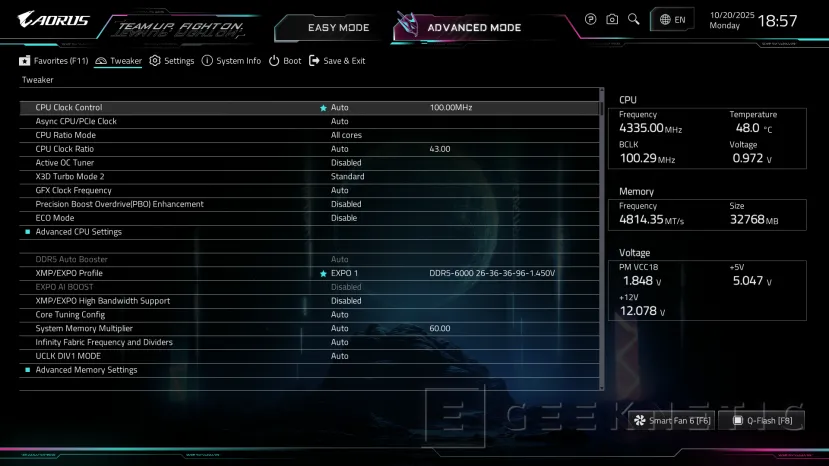

En los menús avanzados , la BIOS incluye todo lo que se espera de un modelo de esta categoría: ajustes finos de procesador, memoria, voltajes, frecuencias, dispositivos integrados y parámetros de overclocking . La organización de los menús y la claridad de la navegación facilitan su uso, garantizando una experiencia completa y eficiente , tanto para entusiastas del rendimiento como para quienes solo buscan una configuración estable y optimizada.

Rendimiento

Esta no es la única solución de turbo asociada a procesadores X3D del mercado, pero parece que Gigabyte ha encontrado la forma de hacer el sistema más agresivo pero a la vez manteniendo la estabilidad del sistema. No sé si es IA o solo marketing detrás de un buen trabajo de sus ingenieros, pero el resultado es evidente: las mejoras son notables, no solo entre el modo estándar de la placa y su modo de rendimiento más agresivo, sino también con respecto a nuestras pruebas basadas en el AMD Ryzen 9 9950X3D que hemos llevado a cabo en otras placas base.

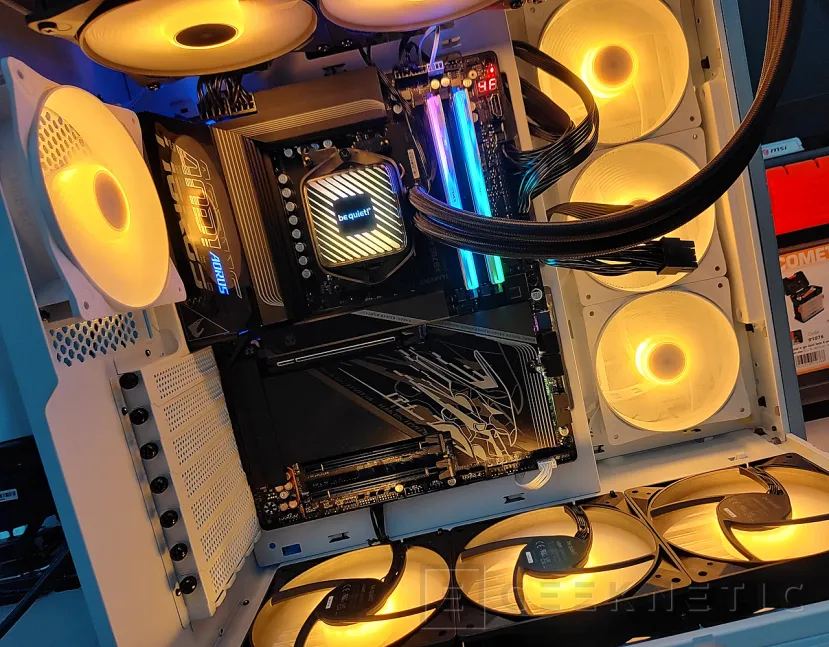

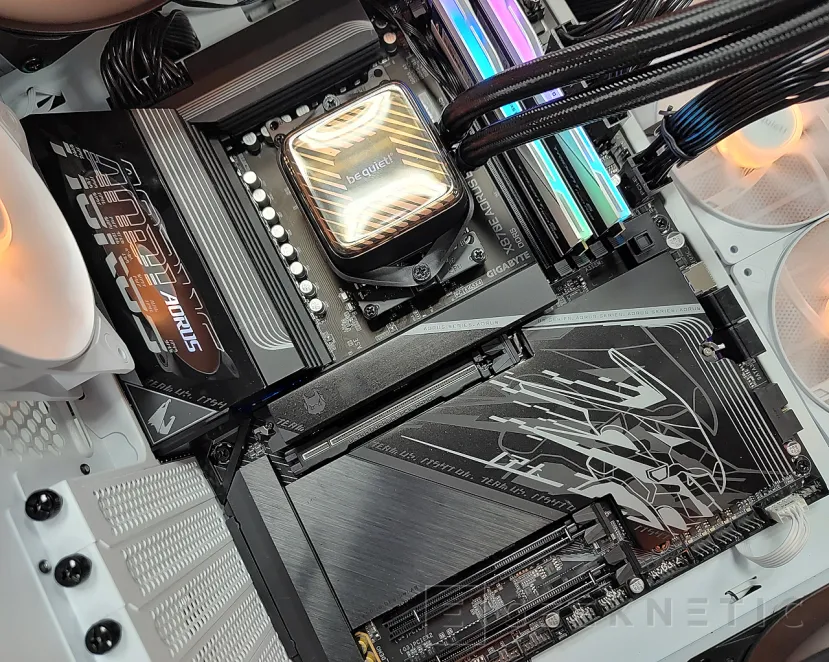

Equipo de pruebas:

• Placa base: Gigabyte X870E AORUS ELITE X3D
• Procesador: AMD Ryzen 9 9950X3D
• Tarjeta Gráfica: Gigabyte AORUS GeForce RTX 5080 MASTER ICE
• Memoria:  G.Skill Trident Z5 Neo RGB DDR5-6000 CL26
• Fuente: Corsair HX1000i SHIFT Series
• Disco duro: Kioxia Exceria Plus G4 2TB

3DMark CPU Profile

Cinebench 2024 MT

Cinebench 2024 ST

Cinebench R23 MT

CPU-z MT

CPU-z ST

Doom Eternal

BattleField 6

BorderLands 4

Una placa diseñada por y para los procesadores 3D V-Cache de AMD

Gigabyte ha dado un paso adelante con la X870E AORUS ELITE X3D, parte de una familia específicamente diseñada para los procesadores X3D de AMD basados en plataforma AM5. El nuevo sistema X3D Turbo Mode 2 hace muy accesible sacar el mejor partido a una optimización notable de los modos turbo de estos procesadores. Podemos usarla a través de la BIOS o desde Windows, con un simple reinicio, y su impacto en el rendimiento es real, aunque seguramente más intenso en modelos como el que hemos probado nosotros, con doble CCD.

Más allá del turbo, la X870E AORUS ELITE X3D ofrece grandes prestaciones, de lo mejor de la gama alta de Gigabyte y, por ende, de este segmento de producto: VRM de 20 fases, refrigeración sobredimensionada y extendida a todos los componentes críticos, almacenamiento PCIe 5.0 en dos slots , DDR5 de hasta 9000 MHz, conectividad USB 4.0 y red Wi-Fi 7 de última generación. Todo ello en un formato realmente bien trabajado, bien distribuido y con una excelente factura.

Su único punto débil es su sistema de sonido; si no fuera por eso, sin duda sería la mejor placa base que ha pasado por nuestro laboratorio en esta última generación de procesadores AMD e Intel.
