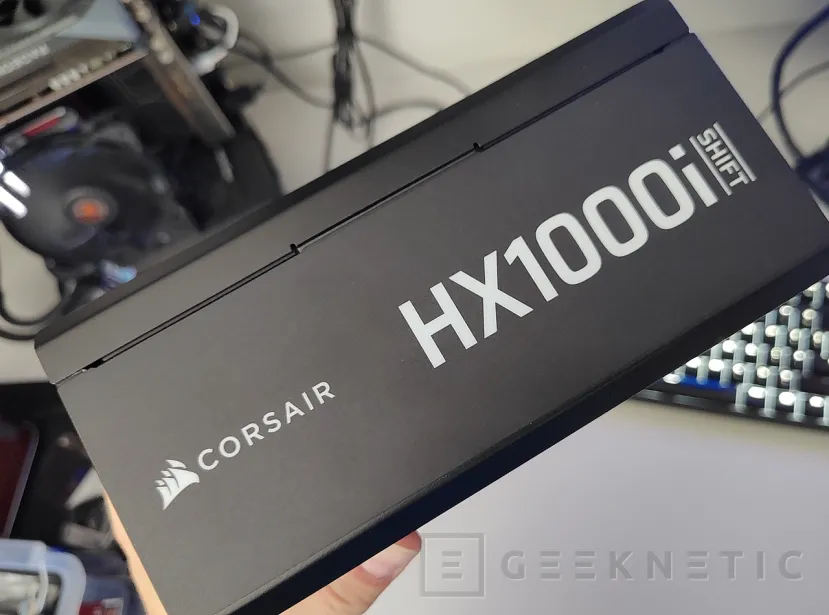

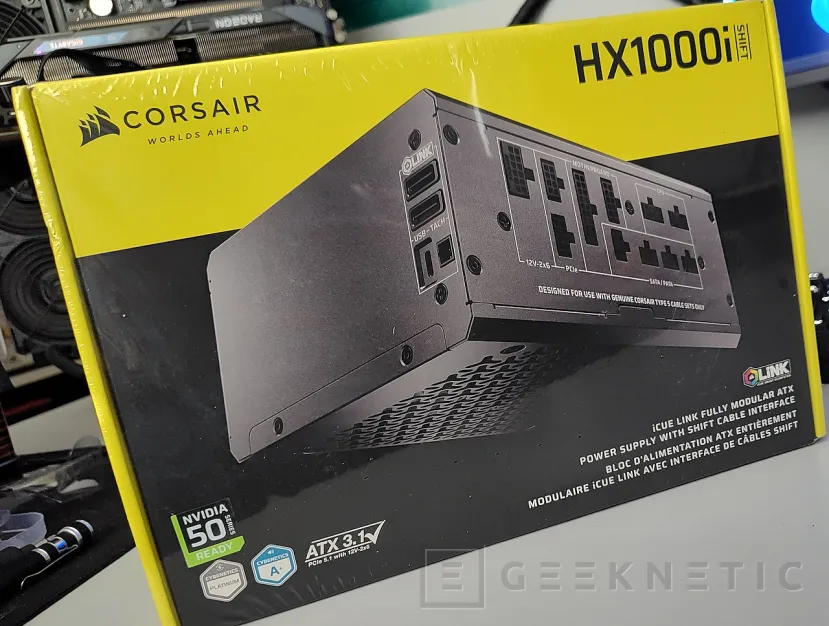

Corsair HX1000i SHIFT Series Review

Introducción a las características de la Corsair HX1000i SHIFT Series

Esta nueva versión de las famosas fuentes alcanza nuevos niveles ya que hasta ahora este tipo de fuentes con los conectores cambiados solo las encontrábamos en las gamas medias de este fabricante, concretamente en las versiones RMx SHIFT, fuentes con certificaciones menores, y con potencias también más reducidas aunque llegan hasta los 1200W, en la nueva serie HXi alcanzarán los 1500W, con un mínimo de 1000W, que es la variante que nosotros probaremos hoy.

Pero no es solo una cuestión de potencia máxima, esta generación de fuentes SHIFT de gama alta viene también con novedades importantes. Esta es la primera fuente que incluye un Hub iCue LINK, del que hablaremos más a fondo después, y también eleva las prestaciones con niveles de eficiencia superiores, con certificación Cybenetics Platinum y también es la primera fuente SHIFT de Corsair que abandona la certificación 80 Plus como referencia de eficiencia en la transformación de energía.

Es una evolución funcional de la AXi que probamos hace ya algunos meses, con los mismos niveles de exigencia en su diseño y fabricación pero con un “giro” funcional que abordaremos durante este artículo ya que es la primera fuente de este tipo que pruebo y veremos cómo encaja en diseños de cajas modernas, como las de tipo panorámicas.

Características técnicas del Corsair HX1000i SHIFT Seroes

• Eficiencia Cybenetics: Platinum
• Ruido Cybenetics: A+
• Conector ATX: 1
• Versión ATX12V: 3.1
• Tipo de cable: Tipo 5
• Potencia continua: 1000 vatios
• Conector EPS: 2
• Horas MTBF: 150,000 horas
• Conector SATA: 8
• Conector PATA: 6
• Modo en espera moderno: Sí
• Dimensiones: 200x150x86 mm
• Modularidad: Totalmente modular
• Conector PCIe: 4
• Conector 12V-2x6: 1
• Modo de RPM cero: Sí
• Garantía: 10 años
• Peso: 3.69 kg

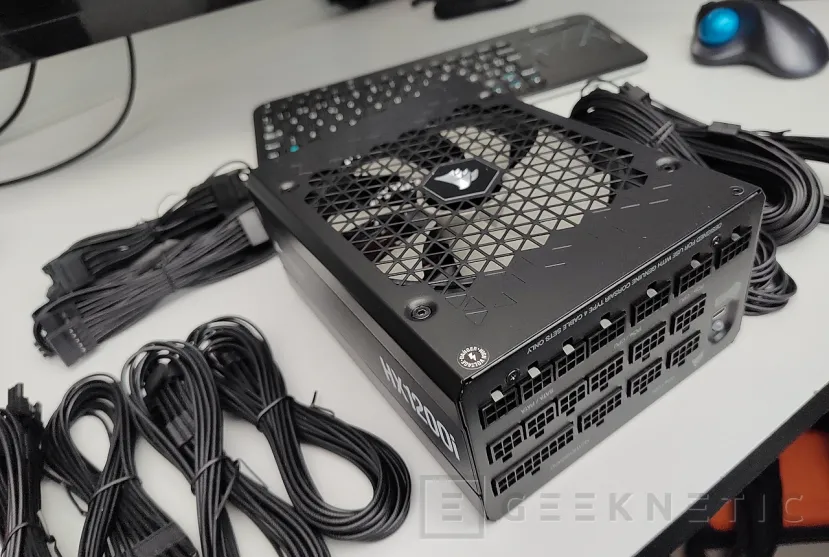

Diferencias entre la versión HXi y la HXi SHIFT

Aunque el diseño eléctrico entre estas dos series es el mismo, este modelo es un cambio importante en la configuración de la fuente, no es tan fácil cambiar los conectores de un lado a otro de la fuente, requiere de una reconfiguración completa de los elementos internos, aunque el objetivo sea el mismo.

Está claro que la principal diferencia entre ambos modelos de gama alta es ese, donde tienen situados los conectores para el cableado modular, pero hay otras diferencias interesantes entre ambas series. Una de ellas es que se usan tipos de cableado diferente, la serie HXi usa el tipo de cable “Type 4” de Corsair mientras que las fuentes SHIFT usan el cableado “Type 5” más flexible y con los conectores 12V-2x6 en un giro de 90 grados para mejorar la compatibilidad en espacios reducidos.

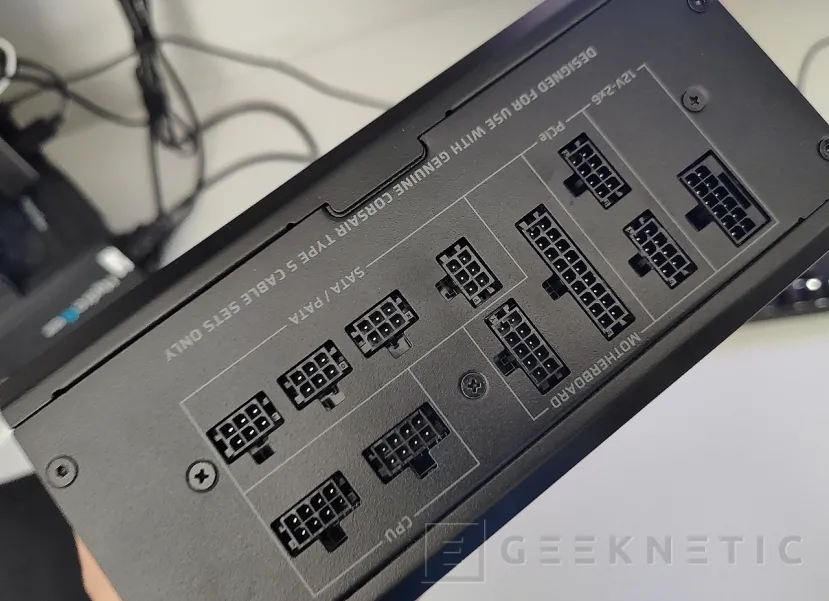

Los conectores se han diferenciado mejor, en su distribución y posición, además están distribuidos de la forma adecuada para ser más cercanos a las zonas de la caja donde se supone que acabarán. Esto nos deja los conectores EPS de 12v a un lado y los destinados a gráficas al otro, centrando conectores como el ATX principal. Sin duda un diseño inteligente que mejora la gestión del cableado, que es por otro lado la esencia de este concepto de fuentes.

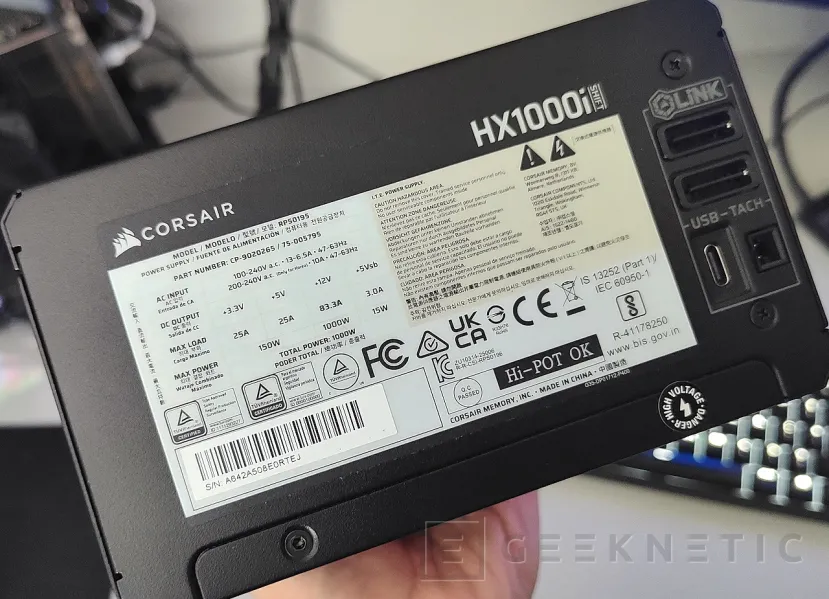

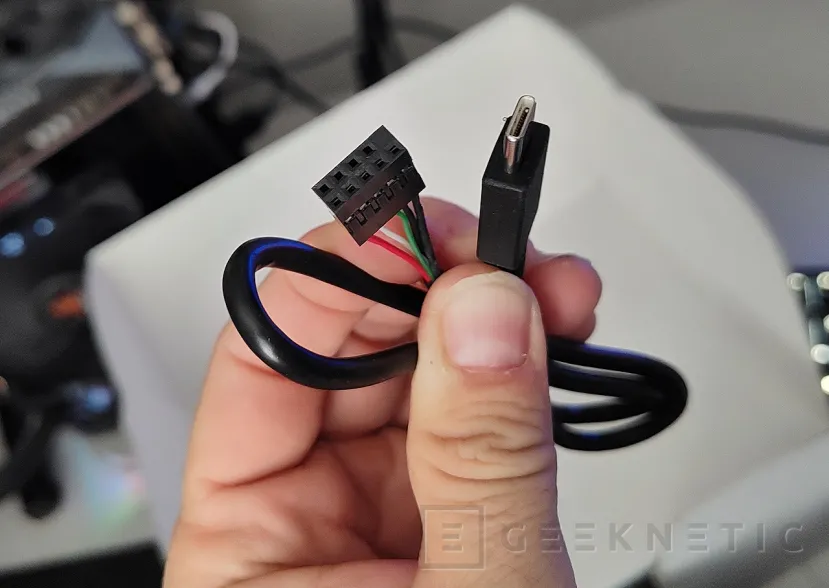

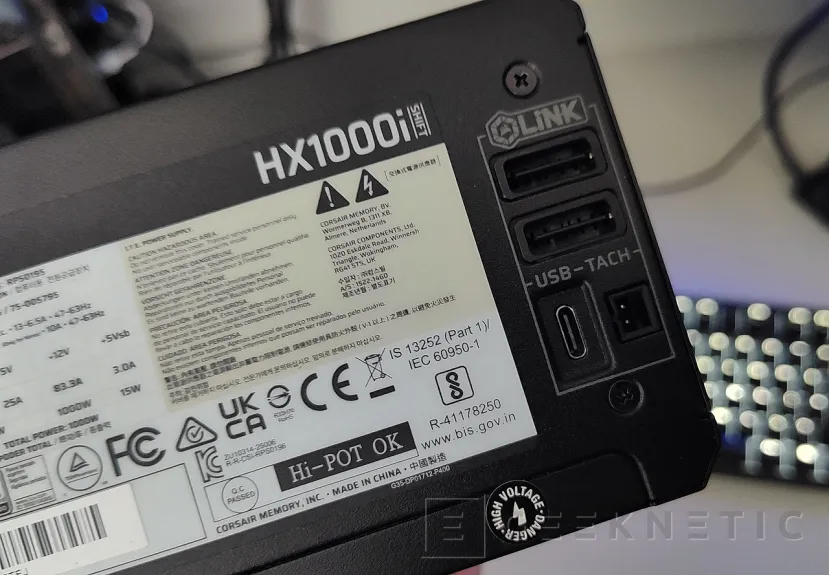

Otra de las mejoras de esta nueva serie es que además de la conectividad USB-C para la gestión por software Corsair iCue, esta es la primera fuente de Corsair en integrar un hub de conexión Corsair iCue Link con entrada y salida. De este modo podemos integrar mejor todo el ecosistema de Corsair, para gestión, potencia e iluminación unificada. La fuente pasa a ser centro de control principal, aprovechando esta conectividad y la USB ya integrada. Además Corsair también añade un tacómetro para la gestión desde BIOS de la frecuencia de uso del ventilador de la fuente.

Corsair da un paso adelante y ya no es solo una fuente conectada sino que las HXi SHIFT son el centro de conexión de todo un ecosistema de componentes y periféricos de la marca.

Especificaciones técnicas de la Corsair HX1000i SHIFT Series

La Corsair HX1000i SHIFT de alimentación cumple con los estándares ATX 3.1 y PCI Express 5.1, garantizando plena compatibilidad con las últimas generaciones de GPU y CPU de alto rendimiento. Estos estándares introducen mejoras sustanciales en la gestión de energía, incluyendo un control más eficiente de lo que Intel denomina “Power Excursions” o consumos transitorios. La adopción del conector 12VHPWR, ahora 12V-2x6, de 16 pines, capaz de suministrar hasta 600 W de forma estable en un único cable capaz de alimentar las tarjetas gráficas más potentes del mercado como son las RTX 5080 (450W) y RTX 5090 (600W) de NVIDIA.

El diseño interno se basa en una arquitectura DC-DC, con un único raíl principal de +12 V capaz de entregar hasta 83,3 amperios de potencia. Desde este único raíl se generan los raíles secundarios de +5 V y +3.3 V. Estos últimos admiten cargas independientes de hasta 25 A y una carga combinada máxima de 150 W, mientras que el raíl de +5VSB soporta hasta 3 A (15 W), garantizando alimentación cuando el sistema está en modos de espera.

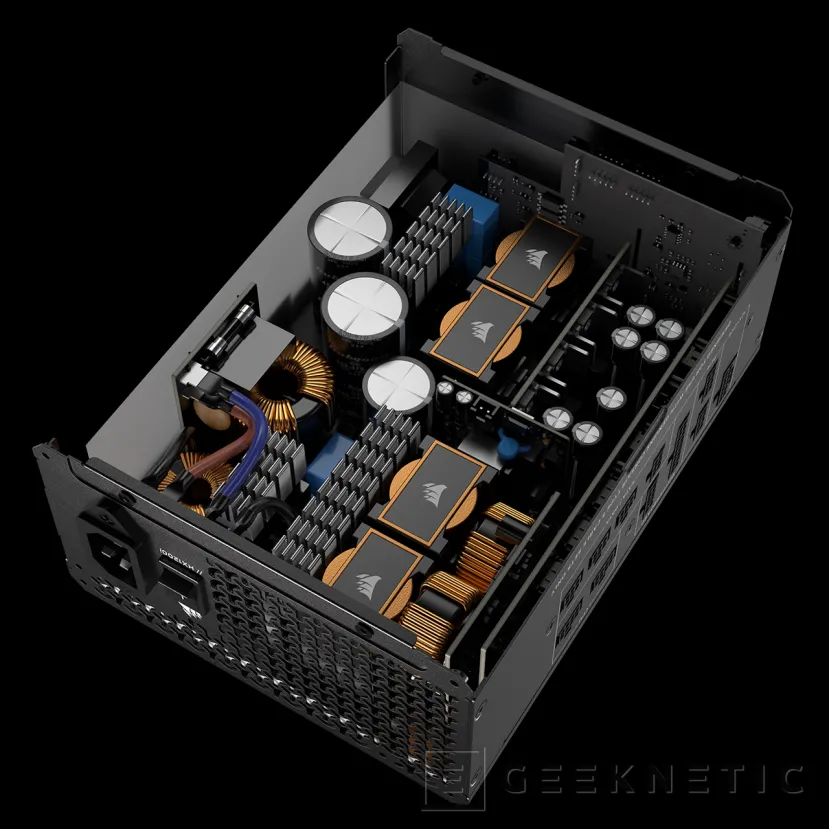

El PCB principal, de doble cara, utiliza el propio chasis metálico como disipador térmico pasivo para la cara posterior, optimizando la gestión térmica. A nivel topológico, la fuente emplea una configuración Full Bridge con rectificación LLC, basada en cuatro MOSFETs de conmutación y controladores digitales de precisión. Esta topología proporciona una conversión más eficiente, menor rizado en la señal de salida y una regulación más estable bajo cargas dinámicas, factores clave para alcanzar los niveles de eficiencia certificados que en este caso llegan a niveles Cybenetics Platinum.

En cuanto a componentes, los condensadores electrolíticos y polímeros son de fabricación japonesa (Chemi-Con), con especificación 105 °C, lo que asegura una larga vida útil incluso bajo condiciones térmicas exigentes, ayudan sin duda a que Corsair pueda ofrecer hasta 10 años de garantía en estos modelos de gama alta.

El sistema de protección es completo e integra:

• OTP (Over Temperature Protection)
• OCP (Over Current Protection), configurable en modo monorraíl o multirraíl
• OPP (Over Power Protection)
• SCP (Short Circuit Protection)
• OVP (Over Voltage Protection)
• UVP (Under Voltage Protection)

No obstante, carece de SIP (Surge & Inrush Protection). La unidad cuenta con certificaciones de seguridad cTUVus, TUV, CB, CCC, BSMI, EAC y CE, además de cumplir con los estándares medioambientales Energy Star, RoHS, WEEE, ErP Lot 6 y REACH.

Arquitectura de la Corsair HX1000i SHIFT Series

Fabricante (OEM): CWT

Tipo de PCB: Doble cara

Lado primario

• Filtro de transitorios: 6x capacitores Y, 3x capacitores X, 2x choques de modo común, 1x MOV
• Protección contra corriente de arranque: 2x termistores NTC SCK-075 (7 Ohm) y relé
• Puentes rectificadores: 2x Vishay LVB2560 (600V, 25A @ 105 °C)
• MOSFETs APFC: 2x Infineon IPW60R099P6 (600V, 24A @ 100 °C, Rds(on): 0.099 Ω)
• Diodos Boost APFC: 2x Infineon IDH08G65C6 (650V, 8A @ 145 °C)
• Circuito integrado driver: 1x Texas Instruments UCC27324-Q1
• Capacitores principales:
  • 1x Nippon Chemi-Con (420V, 560 µF, 2,000 h @ 105 °C, KMR)
  • 2x Nippon Chemi-Con (420V, 470 µF, 2,000 h @ 105 °C, KMZ)
• Interruptores principales: 4x Alpha & Omega AOTF29S50 (500V, 18A @ 100 °C, Rds(on): 0.15 Ω)
• Drivers adicionales: 2x Texas Instruments UCC27324-Q1
• Controladores digitales:
  • 2x Texas Instruments UCD3138A
  • 1x Sync Power SPN5001 (sin consumo en vacío)
• MCU: Microchip PIC32MM0064GPM036
• Topología:
  • Lado primario: PFC entrelazado semidigital, puente completo y convertidor LLC
  • Lado secundario: rectificación sincrónica y convertidores DC-DC

Lado secundario

• MOSFETs de +12V: 8x Vishay SiR626DP (60V, 100A @ 70 °C, Rds(on): 1.7 mΩ)
• 5V y 3.3V:
  • Convertidores DC-DC: 8x Ubiq QM3054M (30V, 57A @ 100 °C, Rds(on): 5.5 mΩ)
  • Controlador PWM: uPI-Semi uP3861P
• Capacitores de filtrado:
  • Electrolíticos:
    • 4x Nichicon (4,000 h @ 105 °C, HD)
    • 4x Rubycon (4-10,000 h @ 105 °C, YXF)
    • 6x Rubycon (6-10,000 h @ 105 °C, ZLH)
    • 2x Rubycon (4-10,000 h @ 105 °C, YXJ)
  • Poliméricos:
    • 8x Nippon Chemi-Con
    • 37x FPCAP

Supervisión y refrigeración

• IC supervisor: Weltrend WT7502R (OVP, UVP, SCP, PG)
• Controlador del ventilador: Microchip PIC32MM0064GPM036
• Ventilador: Corsair NR140P (140mm, 12V, 0.22A, cojinete dinámico fluido)

Circuito 5VSB (standby)

• Rectificador:
  • 1x Silan SVF4N65RD (650V, 2.5A @ 100 °C, Rds(on): 2.7 Ω)
  • 1x PS1045L SBR (45V, 10A)
• Controlador PWM en espera: On Bright OB5282CP

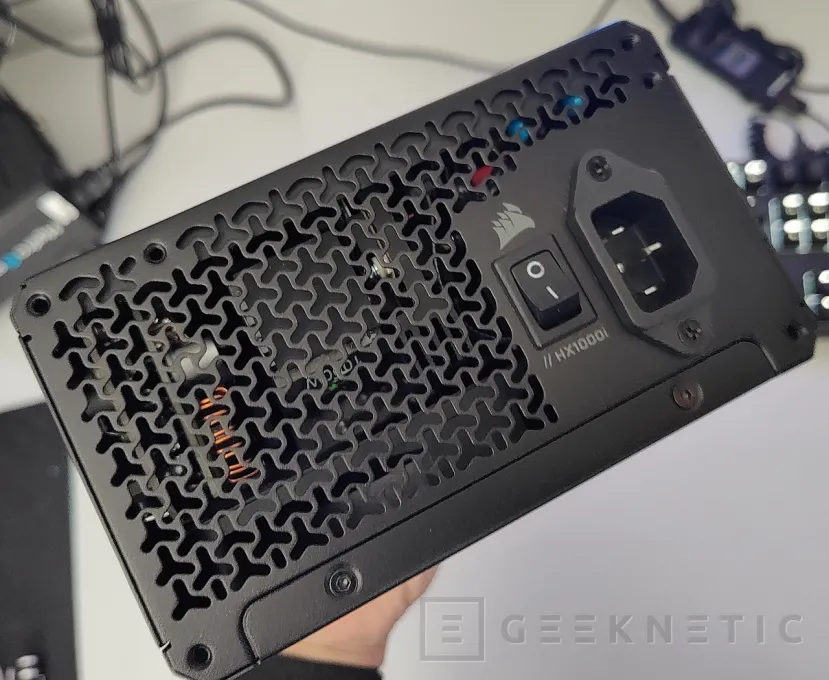

Ventilación híbrida con ventilador FBD configurable de 140mm

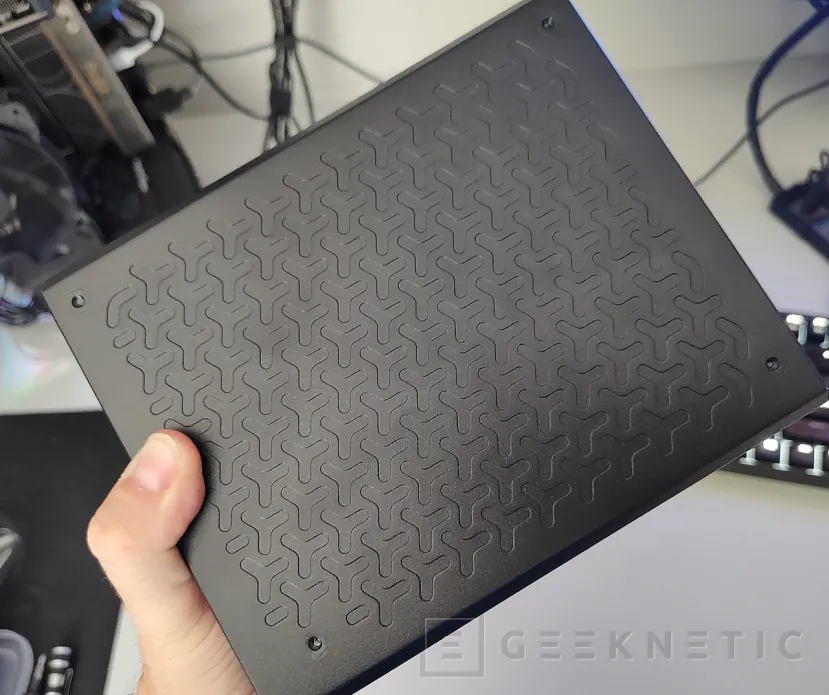

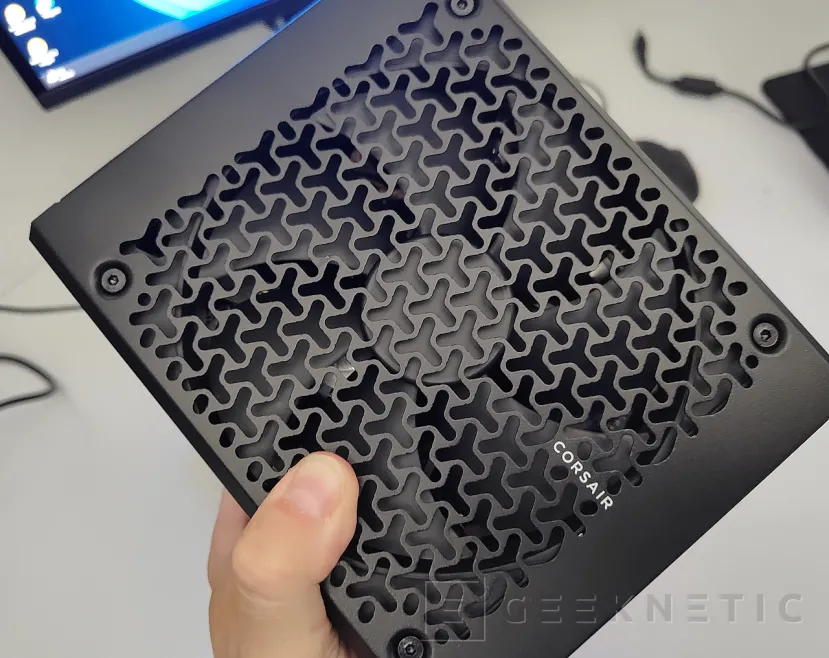

Uno de los elementos diferenciadores de esta serie de fuentes de alimentación de gama alta de Corsair es su sistema de refrigeración. Con un chasis de 200 mm de longitud, el diseño permite integrar un ventilador de gran formato y elevadas prestaciones, optimizando la gestión térmica incluso bajo cargas sostenidas.

Corsair, reconocida por la calidad de sus sistemas de ventilación, incorpora en este modelo uno de sus propios ventiladores de alto rendimiento: el Corsair NR140P, un rotor de 140 mm de diámetro utilizado también en la serie HXi. Este ventilador está basado en un diseño de rodamiento fluidodinámico (FDB, Fluid Dynamic Bearing), que minimiza la fricción mediante un fluido estabilizador, reduciendo el desgaste mecánico y garantizando una vida útil estimada de hasta 150.000 horas (MTBF).

El sistema utiliza control de pulsos PWM (Pulse Width Modulation) para la gestión del ventilador e implementa una lógica híbrida de funcionamiento térmico. En condiciones normales, el ventilador permanece inactivo hasta superar aproximadamente el 50% de la carga nominal, momento en el que se activa de forma progresiva.

A partir de ahí, y hasta el 60% de carga (600W), la velocidad de giro es mínima, de alrededor de 400rpm, y desde ese punto se ajusta dinámicamente mediante un controlador PWM dedicado, regulando de forma precisa la respuesta térmica y evitando oscilaciones acústicas o picos de frecuencia innecesarios que degeneran normalmente en ruidos molestos y más perceptibles.

La velocidad máxima de operación se sitúa en torno a 1.200 rpm, con un nivel sonoro aproximado de 35 dBA, lo que permite alcanzar una certificación Cybenetics A+ en materia de ruido. Esta combinación de diseño estructural de la propia fuente, su diseño muy eficiente y un gran ventilador de 140mm permite a esta fuente ser de las más silenciosas del mercado.

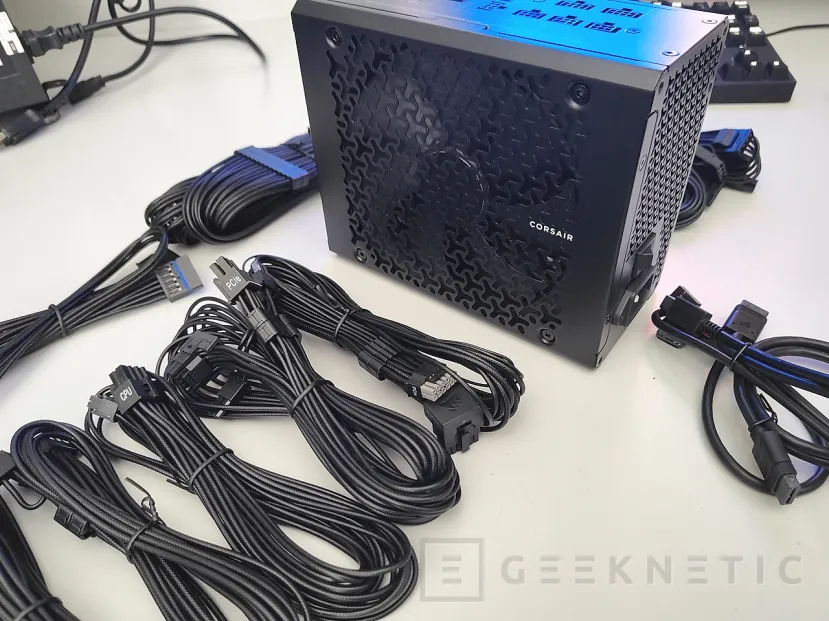

Excelente cableado con aislamiento individual

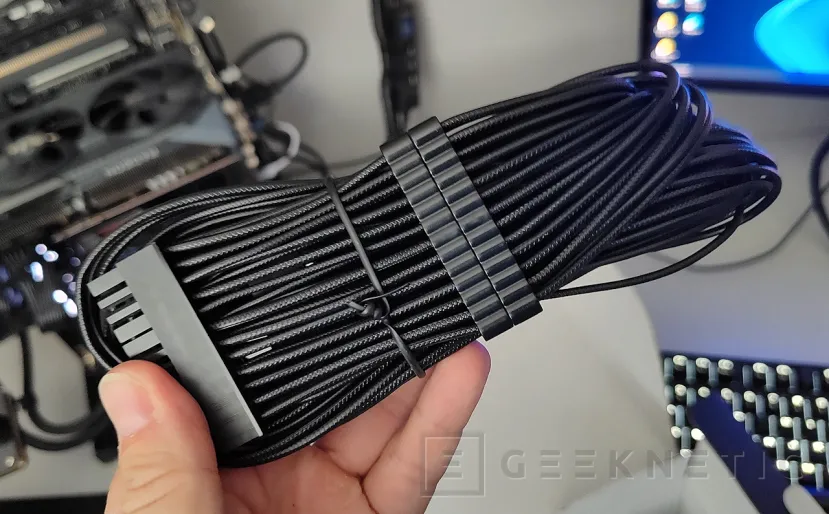

Uno de los aspectos más destacables en la nueva generación de fuentes Corsair HXi SHIFT es la evolución de su sistema de cableado, ahora basado en el estándar Corsair “Type 5”. Esta arquitectura mantiene la filosofía totalmente modular característica de la marca, permitiendo conectar únicamente los cables necesarios, pero un cambio importante en donde se sitúan dichos conectores. En una caja normal, los encontraremos mirando hacia afuera, de más fácil acceso.

El cableado, incluso dentro de los propios de las gamas altas de Corsair, recibe cambios, sobre todo en la forma que tiene la marca de gestionar el tipo de conector y en cómo los cables son más flexibles dentro de un diseño sencillo, de aislamiento plástico individual con separadores integrados. Todos los cables tienen el mismo acabado, desde los más grandes a los periféricos, con un excelente aspecto y terminación.

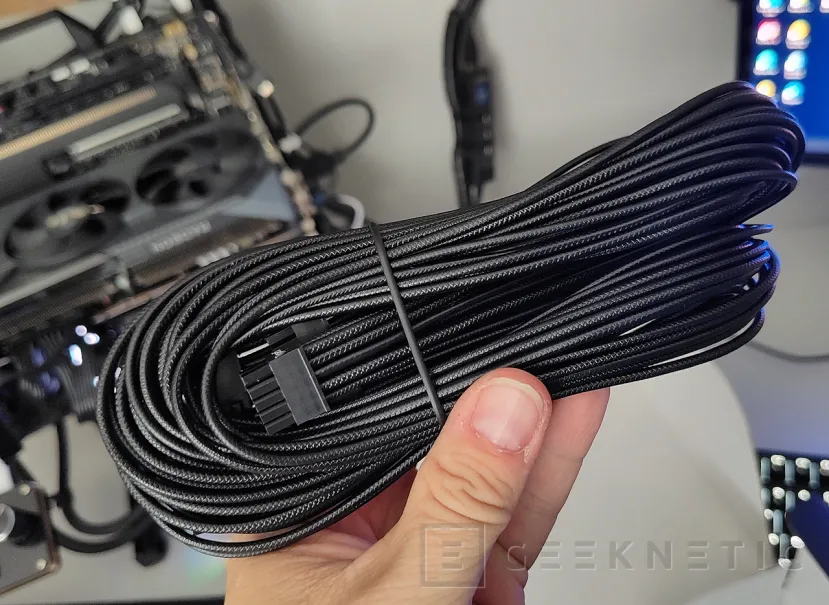

Cada hilo está recubierto con mallado que simula el aspecto del nylon trenzado, lo que ofrece una mayor flexibilidad, un acabado estético más limpio y, al mismo tiempo, una resistencia mecánica y térmica superior. Esta solución se asemeja a los cableados más personalizados pero con la seguridad que ofrece saber que han sido diseñados por y para una fuente de esta potencia. Corsair añade un toque extra de calidad incorporando “peines” de sujeción integrados en el propio cable, eso nos facilita la gestión de los cables, ofreciendo un acabado más cuidado y estético dentro del ordenador.

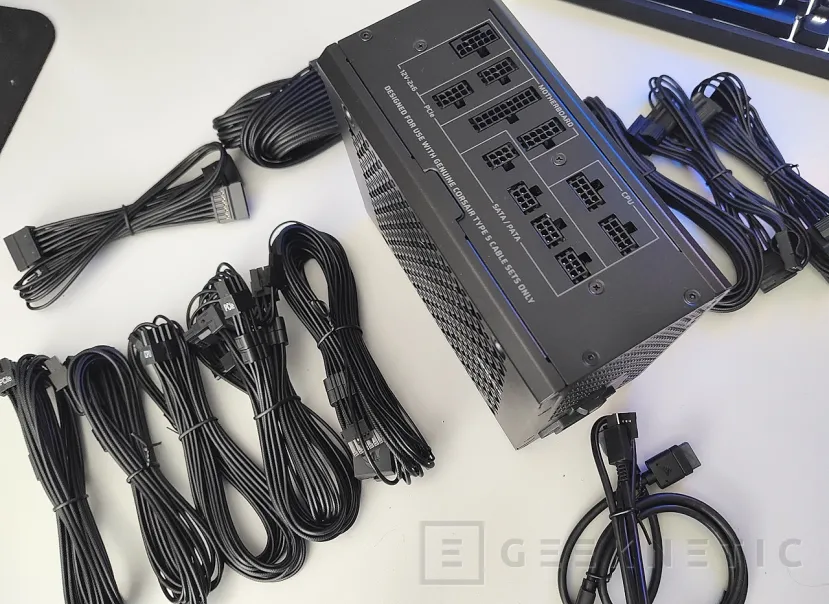

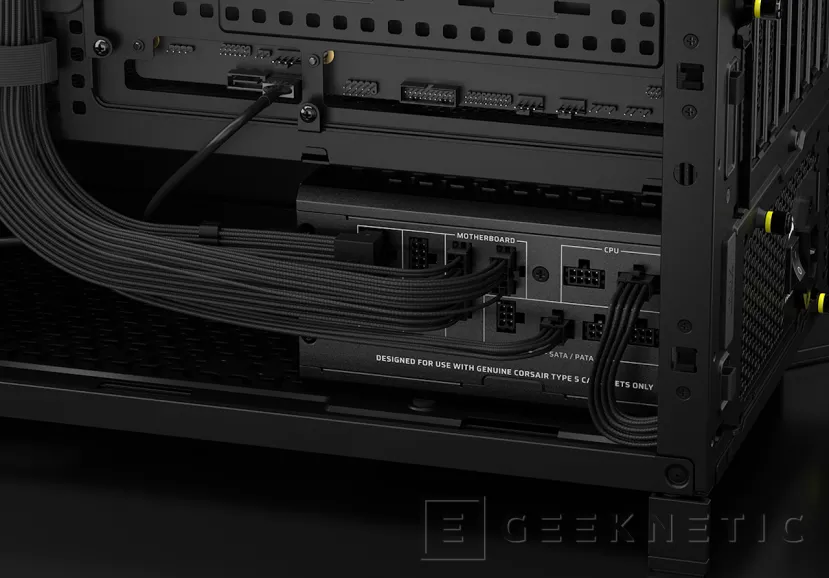

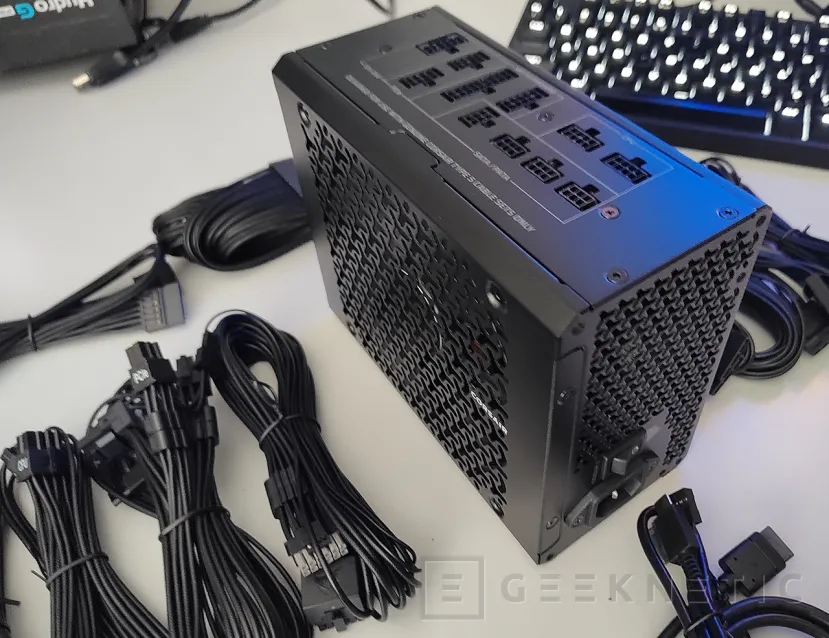

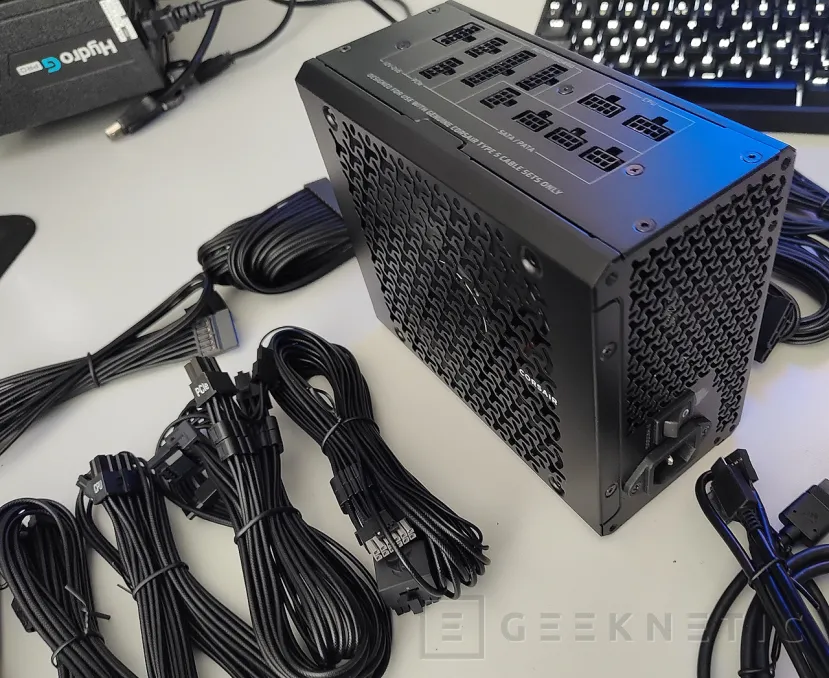

El sistema SHIFT, con conectores laterales en el chasis, mejora el acceso y la gestión de cables dentro de la caja, pero ciertamente es una nueva forma de concebir este tipo de montajes y necesitaremos que la caja nos ofrezca algo de espacio en el lateral. Las últimas cajas de Corsair se han pensado para esto y Corsair por su lado también quiere una compatibilidad completa para cualquier caja del mercado, más o menos reciente, usando, por ejemplo, cableado con conectores a 90 grados en los cables con conectores más delicados, que permiten menos giro, como son los dedicados a tarjetas gráficas, tanto el 12V-2x6 como los PCI Express 8x.

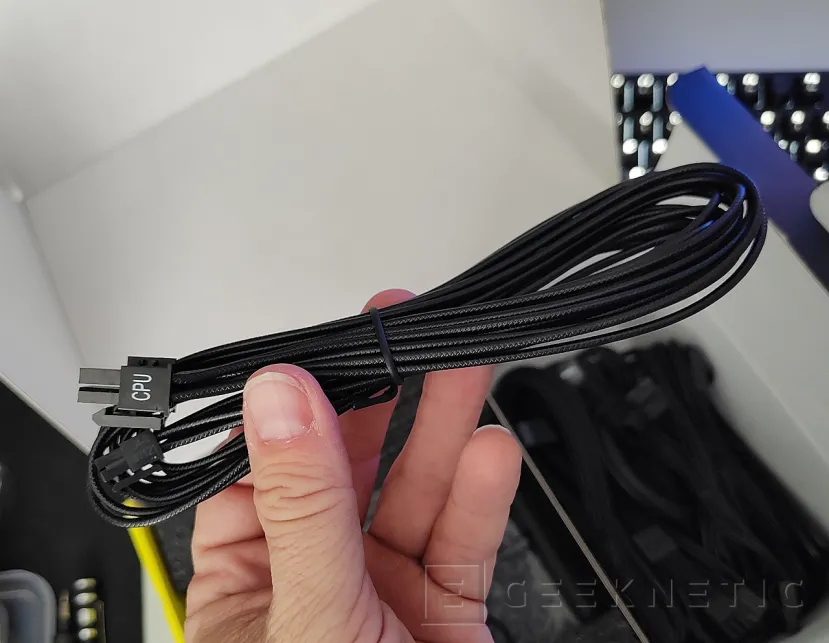

En cuanto a conectividad, la fuente está preparada para alimentar hardware de última generación. Incorpora dos conectores EPS 12V de 8 pines, compatibles con los procesadores más exigentes, como los AMD Ryzen 7000/9000 o los Intel Core Ultra 200, garantizando un suministro en estos procesadores que, como las gráficas modernas, también tienen diferencias de consumo importantes entre sus estados de carga y reposo.

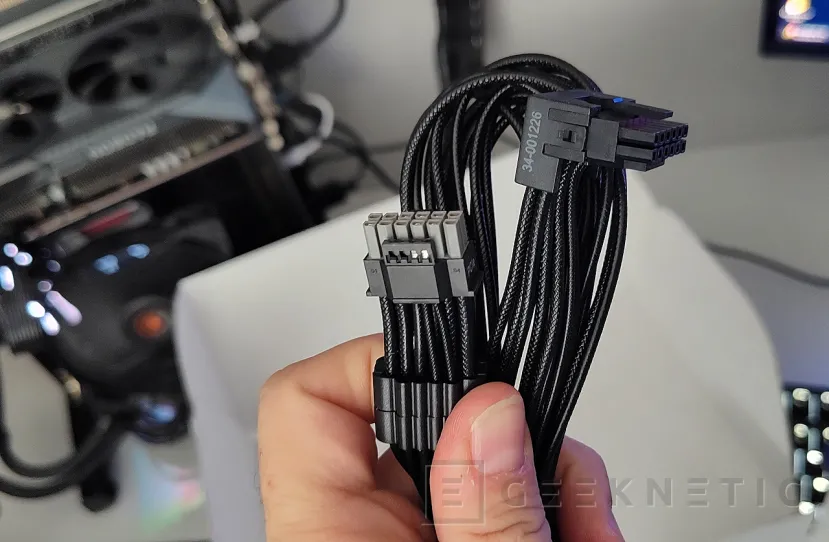

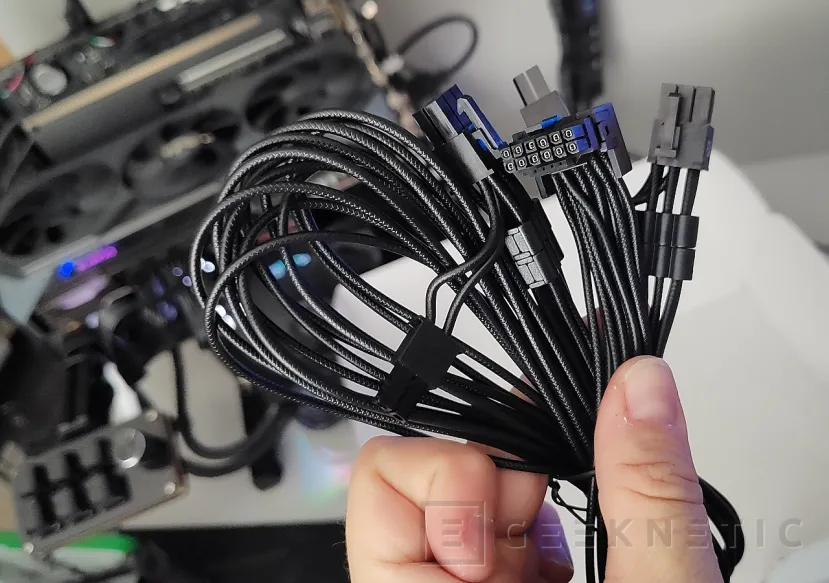

Asimismo, dispone de un cable PCIe 12+2 pines (12V-2x6), conforme con la especificación PCIe 5.1, capaz de suministrar hasta 600 W por conector. Corsair también simplifica la instalación diferenciando mejor los conectores según el tipo además de estar notificados y clasificados de forma más clara en el lateral de la fuente.

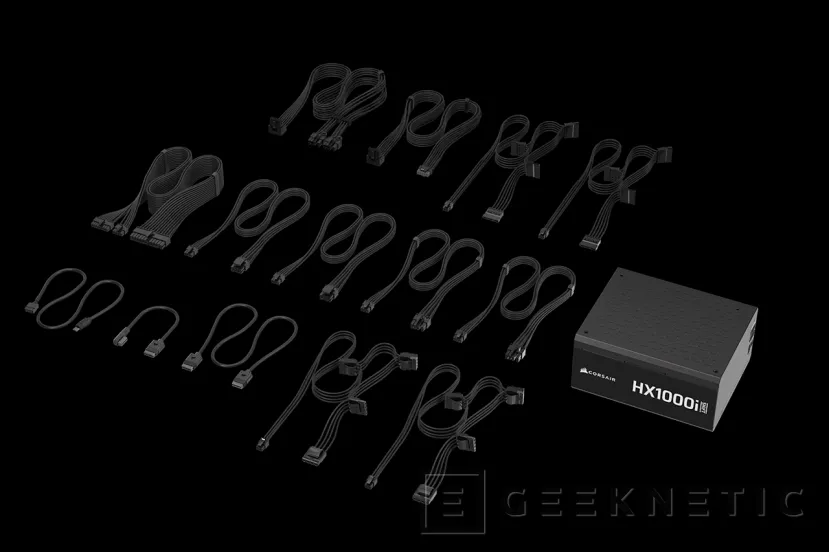

Aquí tenéis la lista completa de cables disponibles en este modelo de 1000W de potencia:

Software Corsair iCue y experiencia de montaje

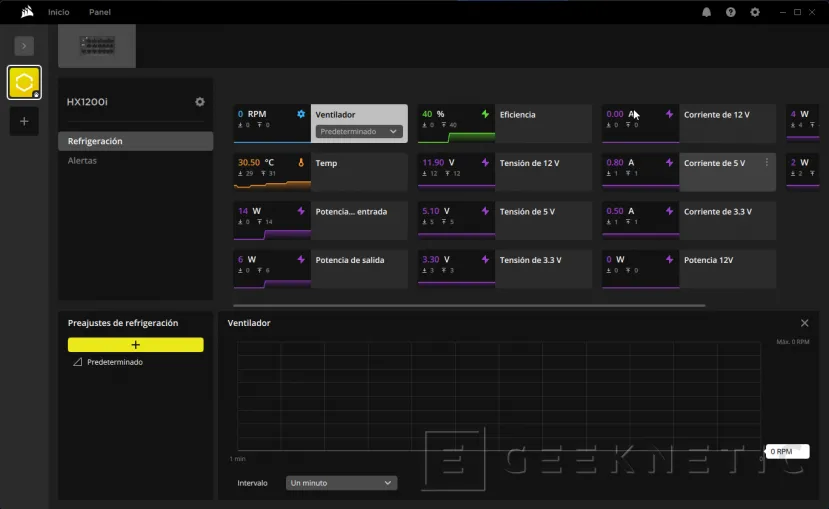

Ya tenemos experiencia con el software iCue de Corsair, uno de los ecosistemas de software más completos y variados del mercado del PC personalizado. Corsair tiene una inmensa variedad de componentes y periféricos que son accesibles y configurables a través de esta aplicación.

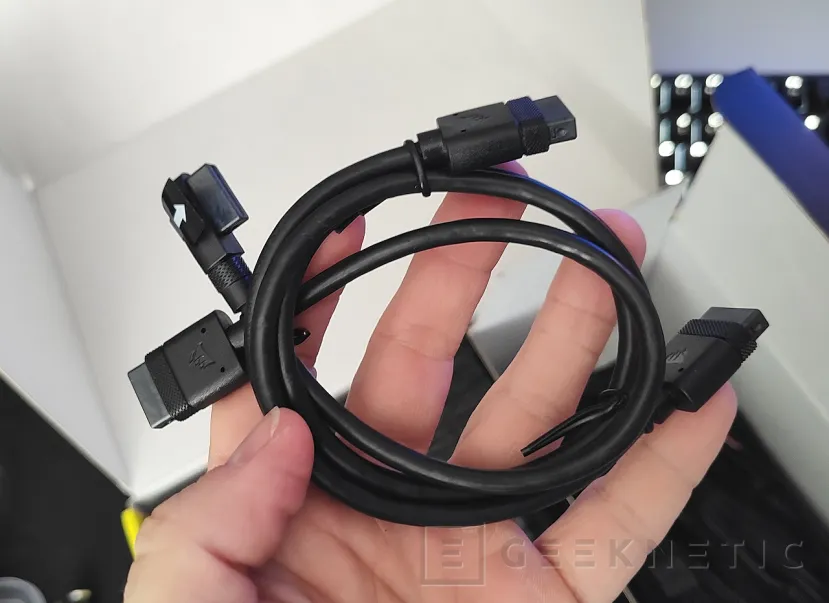

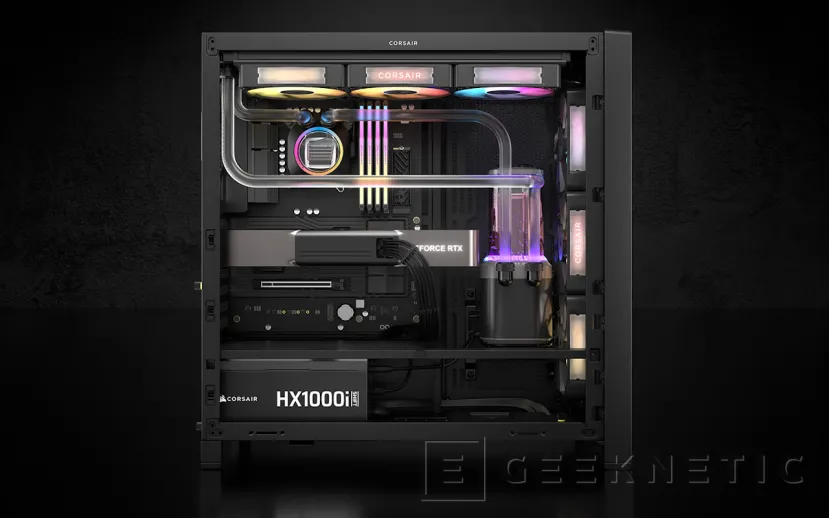

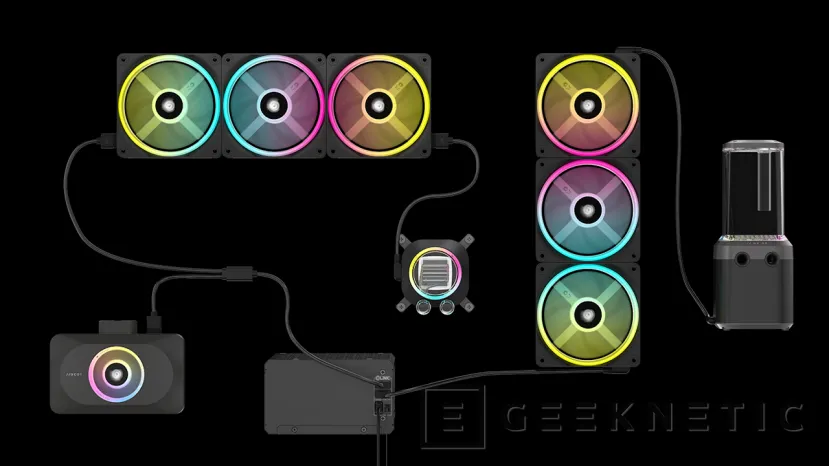

La diferencia con esta nueva generación de fuentes es que ahora se integra el conector Corsair iCue LINK que permite una gestión centralizada de toda la conectividad de los componentes compatibles. Esto incluye potencia eléctrica y gestión inteligente de los dispositivos. Entre los componentes compatibles encontramos sistemas de refrigeración, ventiladores y ahora también fuentes de alimentación.

Con un solo conector podemos ir concatenando diferentes dispositivos que quedarán disponibles para su configuración en un único panel de software. Esto hace que el ecosistema de Corsair sea de los más fáciles de usar y también de los más completos.

En cuanto a nuestra experiencia de montaje con esta fuente nos ha sorprendido bastante porque pensábamos encontrar más problemas con cajas que no fueran de la propia Corsair. Nada más lejos de la realidad porque además los conectores están bien distribuidos, no solo en la posición estratégica de cada uno sino que ocupan casi todo el lateral de la fuente, dejando buenos espacios entre ellos.

Los conectores que tienen más carga, como los destinados a gráficos, tienen el conector en la fuente con un giro de 90 grados, así tienen menos giros y tensión. Los conectores de potencia de CPU auxiliar, los EPS de 12v, están en un extremo, por lo que hay menos recorrido hacia los puntos habituales en todas placas base, dejando los de periféricos, menos usados, en un segundo plano.

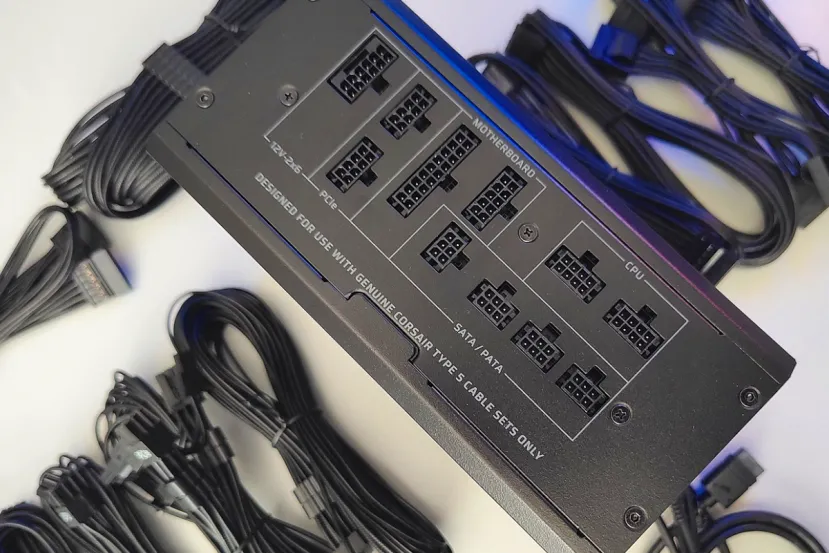

Los conectores principales de ATX están centrados, y los conectores gráficos en el extremo izquierdo, dándoles prioridad de acceso a los taladros de la caja. La distribución es muy buena, el cableado de gran calidad y tienen el largo adecuado para una gestión perfecta por grande que sea nuestra caja.

Aun así es un cambio importante, por lo que no tiene por qué ser mejor para cualquier montaje (de hecho la propia marca vende estos modelos como una alternativa a sus fuentes “tradicionales”), esto dependerá de nuestras necesidades, pero sí parece una forma más accesible y directa de gestionar la conectividad de la fuente y los diferentes componentes a los que tiene que dar servicio.

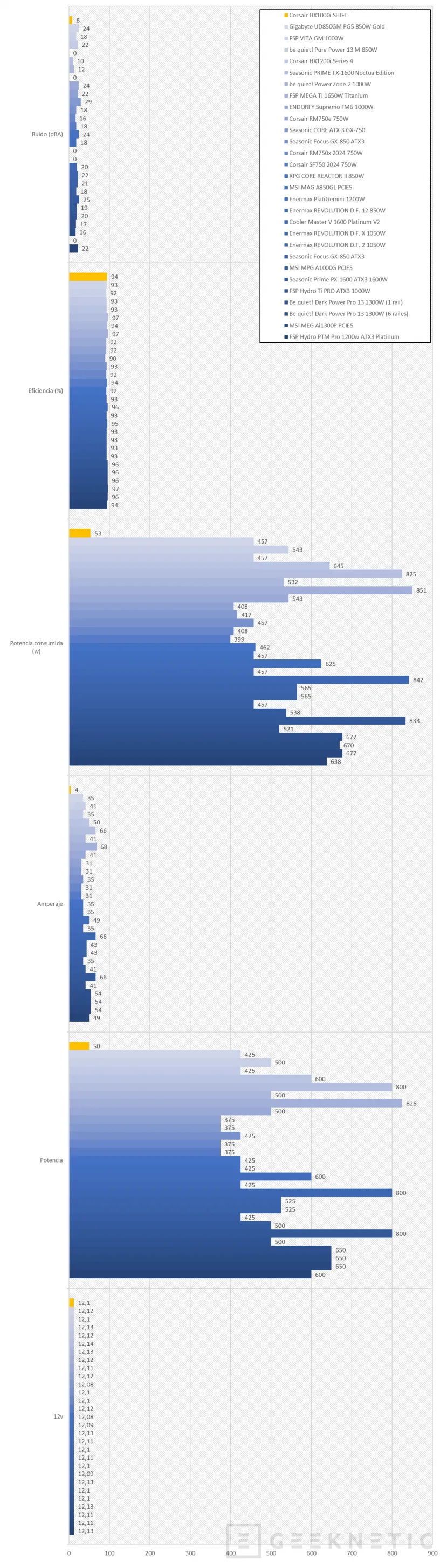

Rendimiento

Ya tuvimos la oportunidad de probar una Corsair HX1200i, de la que sin duda bebe esta generación de nuevas fuentes SHIFT de altas prestaciones. Sus características son muy similares y en nuestras pruebas vemos los mismos excelentes niveles de eficiencia. Es una fuente que también soporta picos de potencia elevados además de un buen comportamiento dentro de las especificaciones propias del ATX 3.1.

Con este modelo amplían su gama más alta, ahora con un diseño que no habían explorado todavía en estos niveles de eficiencia, ya que requiere una remodelación completa de la estructura interna, pero sin duda lo han resuelto todo de la mejor manera, con un comportamiento excelente en todas nuestras pruebas.

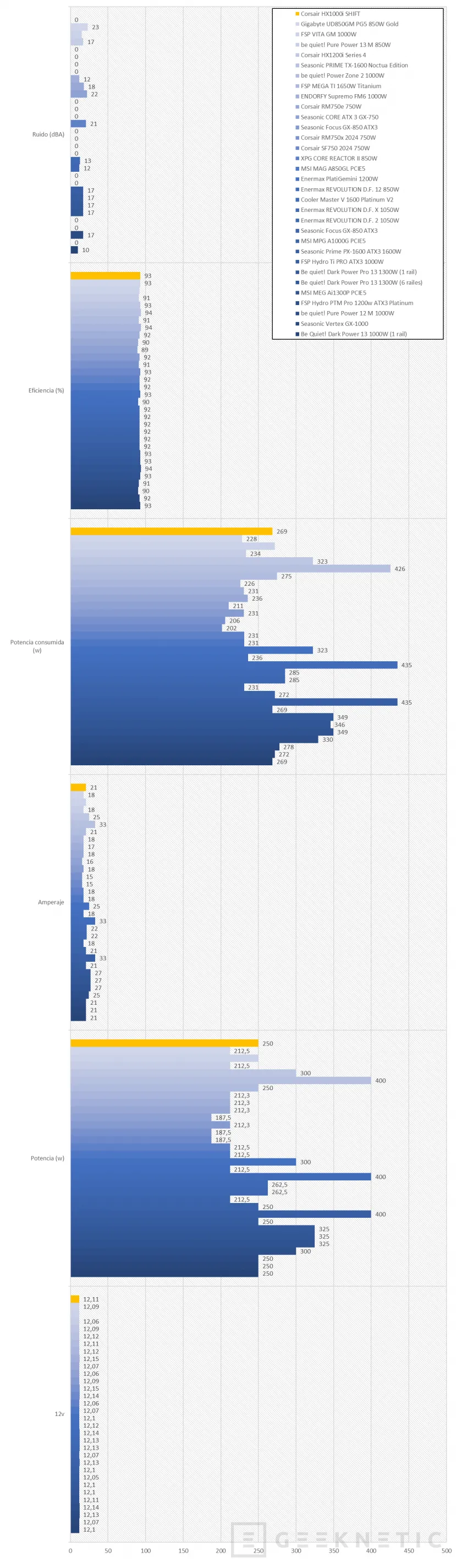

Carga al 25%

Carga al 50%

Carga al 75%

Carga al 100%

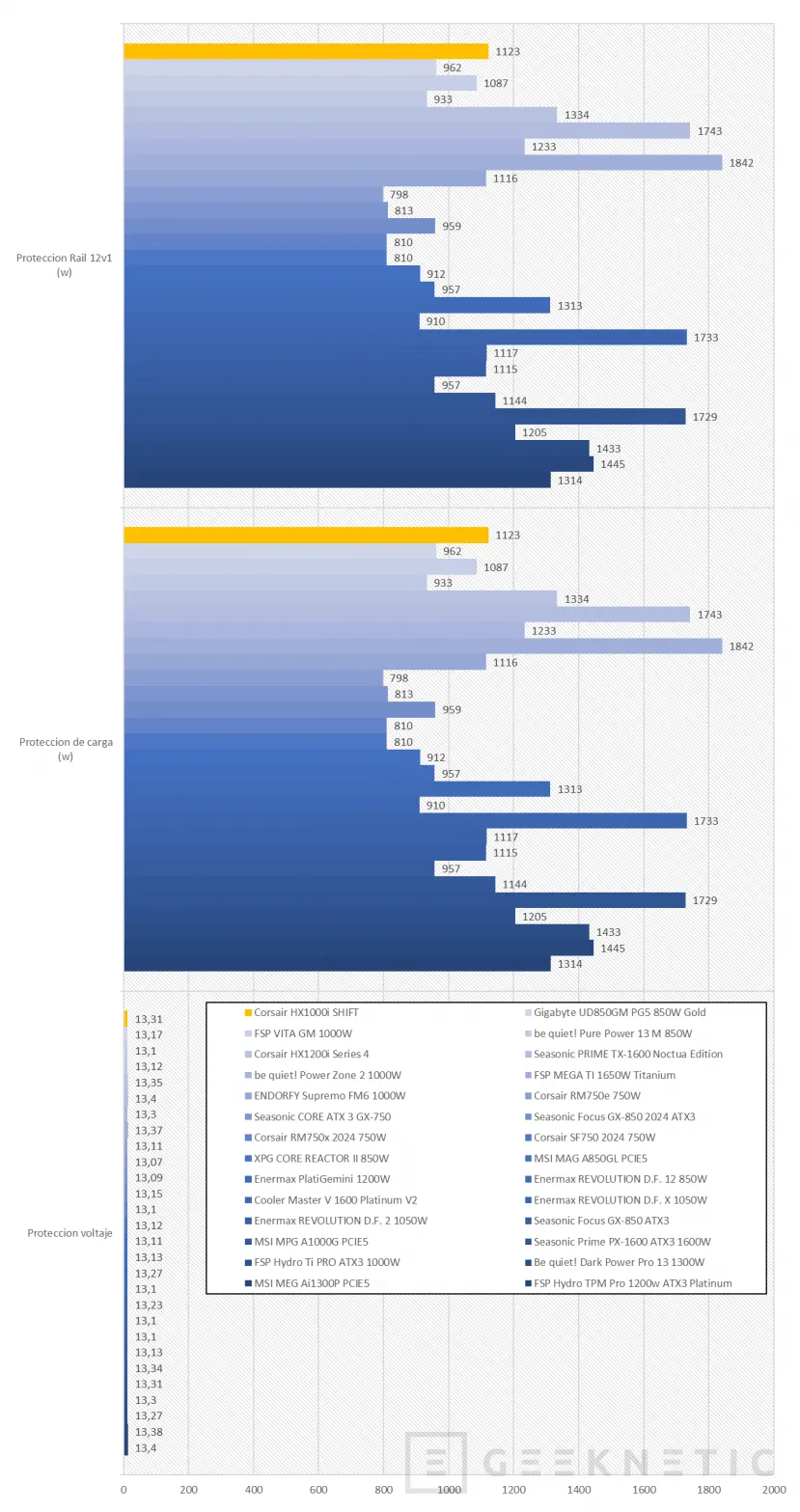

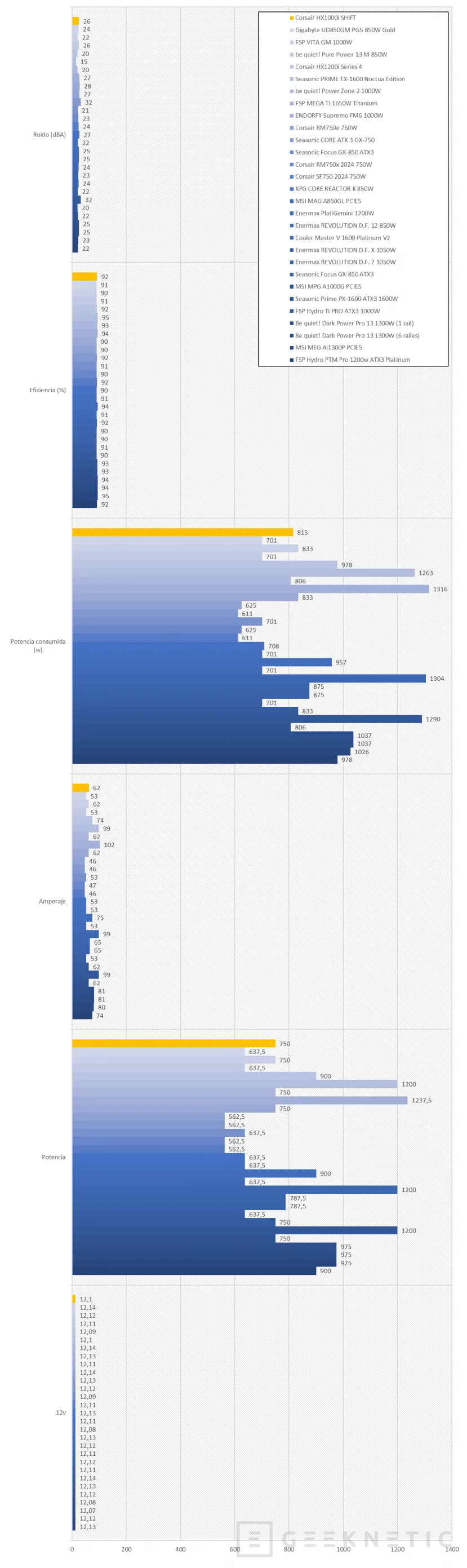

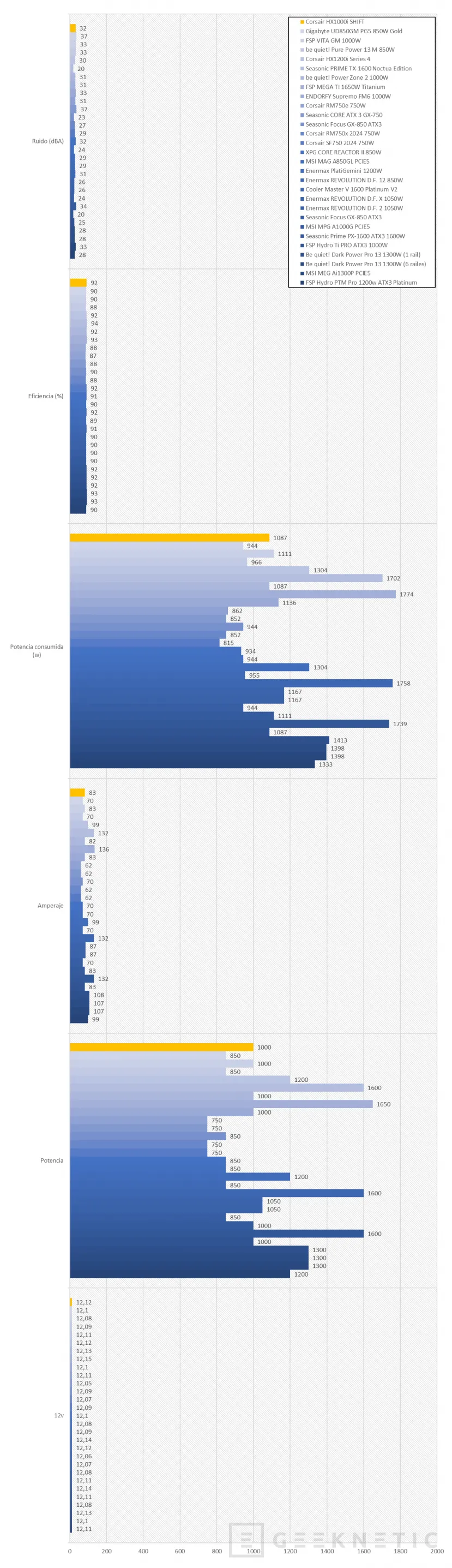

Pruebas de resistencia (no todas las fuentes cuentan con más de uno o dos raíles, de ahí los 0)

Pruebas de picos de carga ATX 3.0

Análisis y conclusión

La Corsair HX1000i SHIFT sube el listón de este tipo de fuentes de conectividad alternativa de Corsair ofreciendo, junto a sus hermanas más potentes de 1200 y 1500 vatios, más eficiencia y niveles de ruido inferiores con nuevos estándares de calidad y certificaciones más exigentes y más ajustadas al uso real que damos normalmente a un PC doméstico o profesional.

Las nuevas SHIFT ahora ofrecen ATX 3.1 y PCIe 5.1, junto con el uso de cableado Type 5 y conectores 12V-2x6 se suman a la integración del hub iCUE LINK representando a esta fuente como el punto de anclaje y sustentación del nuevo ecosistema conectivo y de gestión centralizada de Corsair.

El diseño SHIFT, sin duda llama la atención, y puede ser una alternativa muy interesante de diseño y montaje, pero me quedo más con el buen diseño eléctrico de esta fuente, que bebe de las mejoras que ya introdujo la gama HXi de conectividad tradicional.

En conjunto, la Corsair HX1000i SHIFT no es solo una fuente de alimentación de alto rendimiento, sino una plataforma avanzada de gestión energética y conectividad. Un buen ejemplo de hacia dónde va la marca, que es siempre una referencia de hacia dónde va el mundo del PC de diseño personalizado.
