Cooler Master HAF II 500 Review: una gran evolución de la gama HAF con sus ventiladores gigantes llevados al extremo

Introducción a las características de la Cooler Master HAF II 500

Cooler Master creó esta serie con un claro objetivo, ofrecer una solución de alta capacidad de flujo de aire y de hecho las siglas responden a esto mismo HAF High Air Flow“ y llevan produciéndose más de 10 años. El modelo original la primera HAF ya contaba con grandes ventiladores frontales, le siguieron modelos como la HAF X o la HAF 912 que convirtieron a este modelo en una de las series más queridas y exitosas de la marca con sucesoras con algo menos de éxito, que buscaban más la actualización estética. En esta review veremos como la Cooler Master HAF II 500 vuelve a los orígenes.

En 2022 llegó la Cooler Master HAF 500, recuperando la esencia de la marca, recuperando los grandes ventiladores frontales de 200mm, en un mundo donde la modularidad, la configuración de kits en diversas posiciones, comenzaba a ser más que tendencia, por no hablar de nuevas soluciones estéticas que empezaban a imponerse como los acabados panorámicos de dos o más paneles de cristal templado.

La Cooler Master HAF II 500 es un rediseño completo de la serie, con una estética muy cuidada pero sin olvidarse del objetivo de su nombre, mover grandes cantidades de aire, mejorando notablemente la refrigeración de los componentes internos y ofreciendo también más modularidad, facilidad de montaje y un diseño muy moderno que sabe dónde posicionarse.

Para ello Cooler Master ha hecho crecer a este modelo en varios centímetros, la HAF 500 tenía unas dimensiones de 516 x 224 x 510 milímetros y la nueva HAF II 500 sube hasta los 557 x 262 x 548 milímetros, pudiendo añadir una ranura de expansión posicionándose en una buena caja para sistemas de IA de alto rendimiento con varias GPUs. Los ventiladores también mejoran, han cambiado los ventiladores de 200 milímetros por unos completamente nuevos de 220 milímetros con el doble de espesor, aumentando también el ventilador posterior de extracción, 180mm en la nueva versión frente a los 120mm de las generaciones anteriores. Más grande y más poderosa, sin complejos.

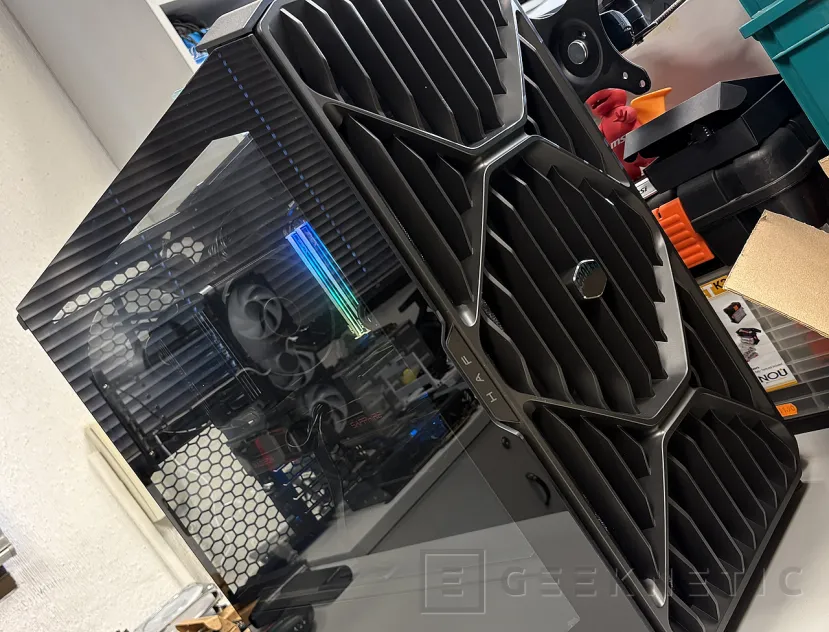

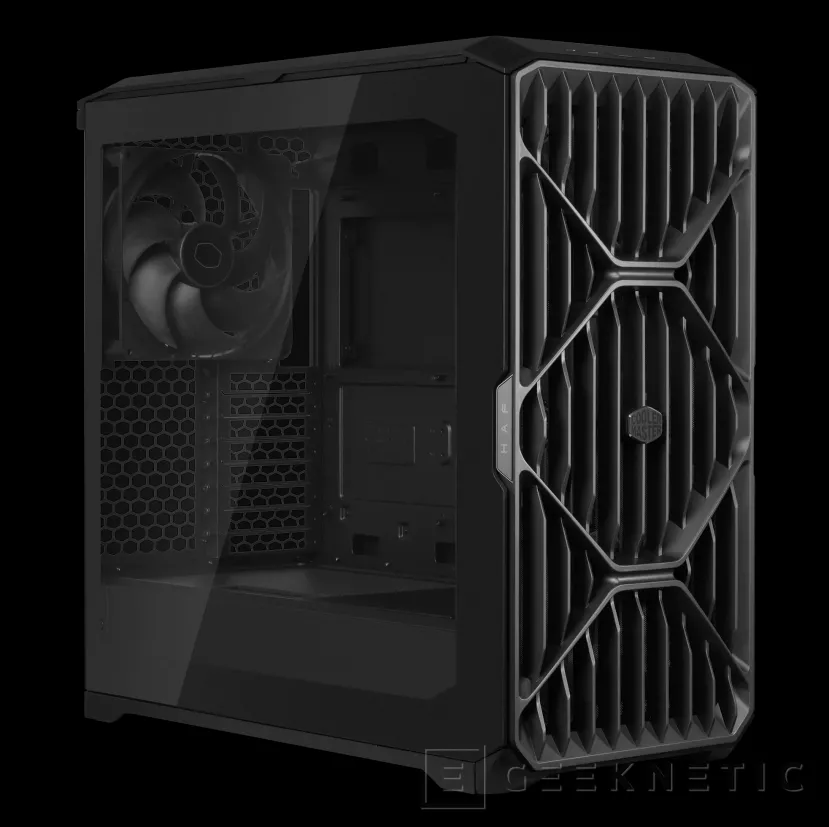

La Cooler Master HAF II 500 se presenta como una caja semitorre de dimensiones más que generosas lo que permite ofrecer un espacio interior de nada menos que 80 litros. Es una caja grande y ha crecido con sentido, para ser referente en un segmento de producto muy interesante hoy en día, donde muchas soluciones gráficas empiezan a exprimirse más allá del uso habitual para un PC gaming.

Su chasis es de los más sólidos que han pasado por mis manos últimamente, fabricado en acero SGCC de entre 0,7 y 0,8 milímetros de espesor, el panel frontal es de ABS, el lateral izquierdo es de cristal templado, el único en este material. Soporta placas base desde Mini-ITX hasta E-ATX de hasta 310 milímetros de ancho, ofrece hasta ocho ranuras de expansión y tarjetas gráficas de hasta 430 milímetros de longitud con los ventiladores frontales instalados de fábrica. Es sin duda una caja donde yo montaría una solución de IA local de alta capacidad pero coste controlado basadas en dos GPU simultáneas.

Características Técnicas de la Cooler Master HAF II 500

• Cooler Master HAF II 500
• Dimensiones: 557 × 262 × 548 mm
• Volumen: 79,98 L
• Placas base: Mini-ITX, Mini-DTX, Micro-ATX, ATX, CEB y E-ATX hasta 310 mm
• GPU máxima: 430 mm
• Disipador CPU: 221 mm Intel / 220 mm AMD
• PSU: hasta 150 mm norte-sur o 210 mm este-oeste
• Ventiladores incluidos: 2 × Mighty40 F220 frontales y 1 × Mighty40 V180 trasero
• Hub: 6 PWM + 6 ARGB, 54 W
• Garantía: caja 2 años; ventiladores 5 años

• Mighty40 F220
• Tamaño: 220 × 220 × 40 mm
• Velocidad: 200–1050 rpm
• Caudal: 203,8 CFM
• Presión estática: 3,1 mmH₂O
• Ruido: 36 dB(A) a 1 m
• Rodamiento: doble bola
• Materiales: marco PBT y aspas LCP
• Peso: 500 g

• Mighty40 V180
• Tamaño: 180 × 180 × 40 mm
• Velocidad: 250–1370 rpm
• Caudal: 161,5 CFM
• Presión estática: 4,0 mmH₂O
• Ruido: 34 dB(A) a 1 m
• Rodamiento: doble bola
• Materiales: marco PBT y aspas LCP
• Peso: 425 g

Especificaciones y puertos de la Cooler Master HAF II 500

El acero SGCC que forma el chasis de la Cooler Master HAF II 500 es el mismo tipo de chapa galvanizada por laminación en frío que encontramos en la práctica totalidad de cajas de calidad del mercado, y también en electrodomésticos o piezas de automoción. Cooler Master trabaja con espesores de entre 0,7 y 0,8 milímetros, de hecho son espesores de gran calidad, que ya se ven poco en cajas de este formato.

El panel lateral izquierdo es de cristal templado y deja ver el interior, mientras que el derecho está fabricado directamente en acero, aquí la tendencia de formato panorámico no aplica, aplica el mejor rendimiento térmico con el menor ruido posible y de hecho es un cambio de filosofía, hacia los orígenes de la gama, sobre la Cooler Master HAF 500, que montaba ventiladores ARGB de serie y un hub de iluminación. En esta nueva versión el ARGB tendrás que aportarlo tú, la caja no cuenta con un solo elemento iluminado, a excepción de los leds de estado del frontal.

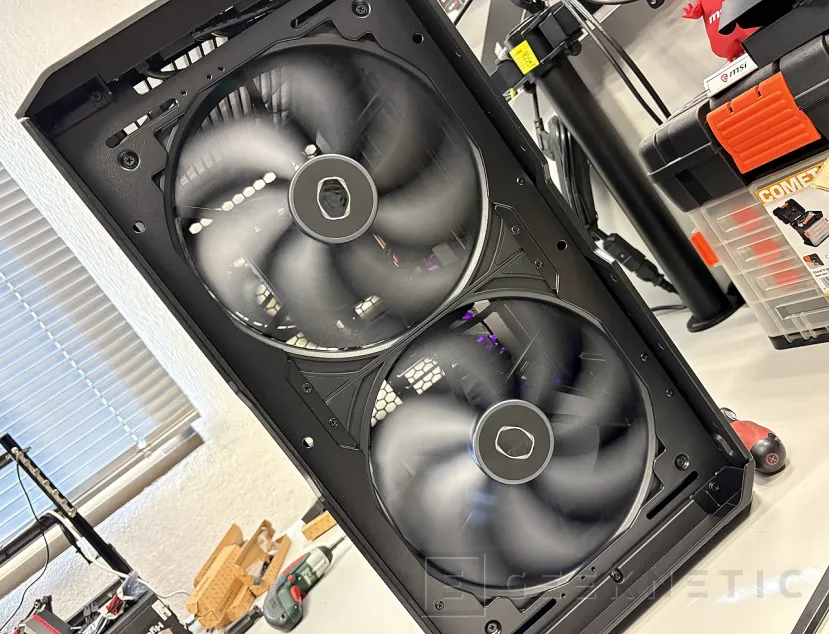

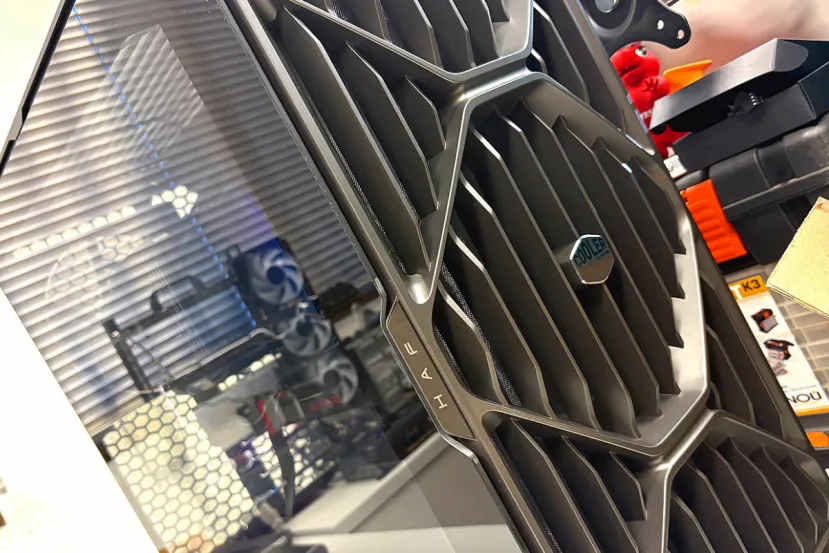

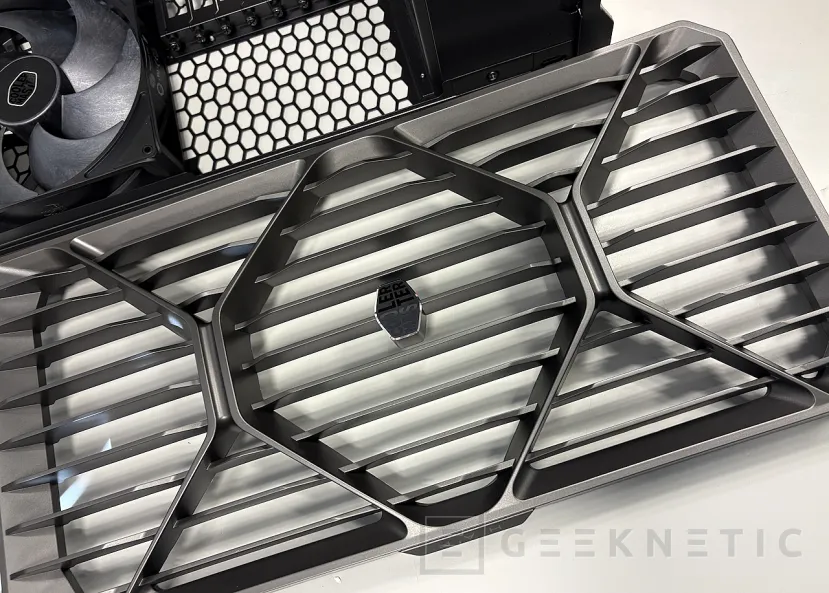

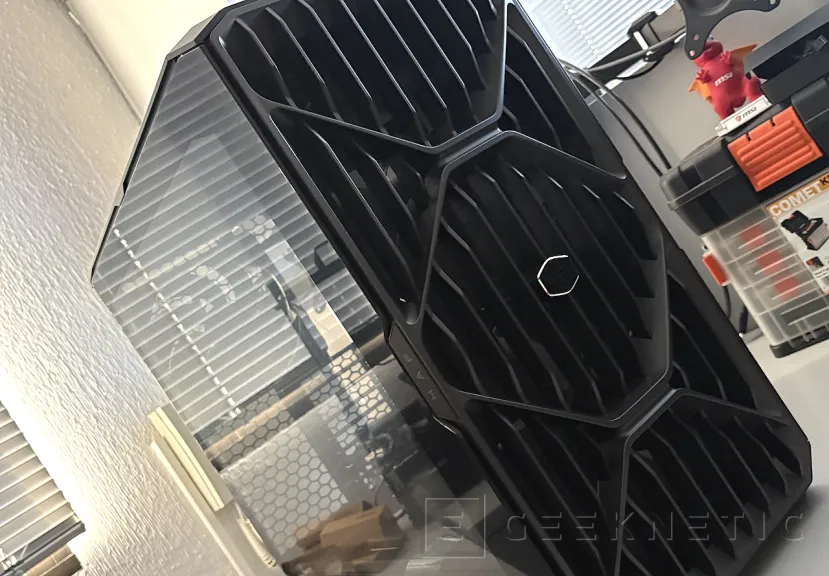

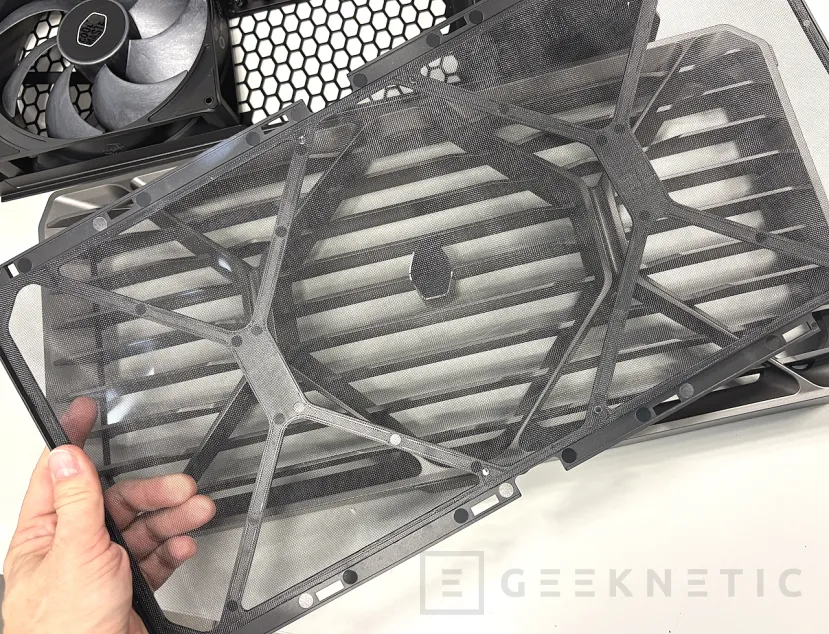

El frontal es de ABS con una rejilla de patrón hexagonal muy abierta, para reducir todo lo posible la resistencia del aire en su entrada hacia los dos poderosos ventiladores frontales. Esta es una diferencia sustancial frente a la generación H500P de hace unos años, donde el frontal cerrado impedía que los ventiladores hicieran su trabajo, y también una mejora con respecto a la malla de la Cooler Master HAF 500, pero que no tenía un elemento que sí encontramos en este modelo como es el filtro delantero anti-polvo.

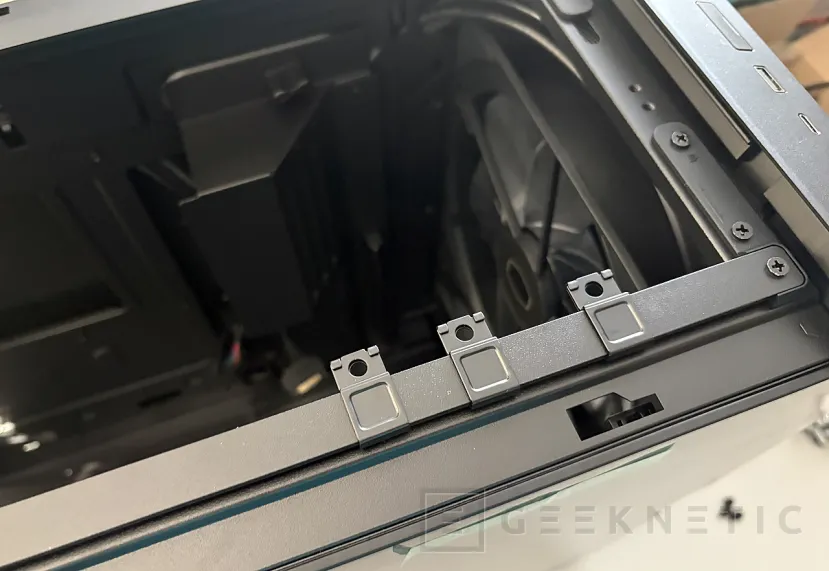

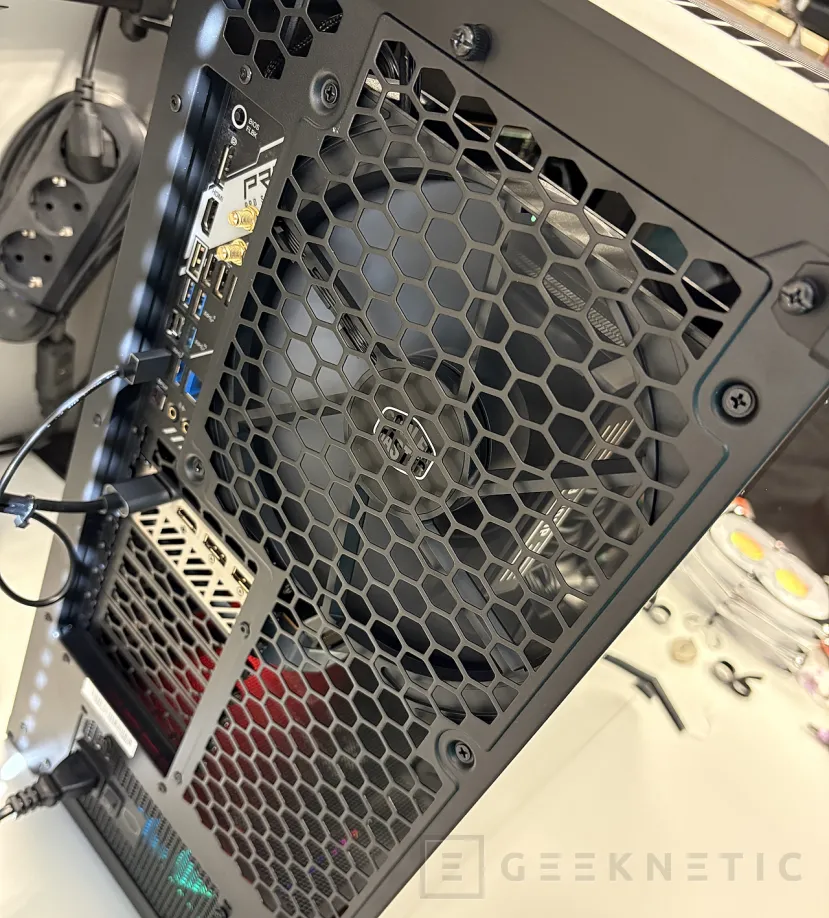

La zona trasera también se ha optimizado para mejorar el flujo de aire. Cooler Master ha perforado una superficie enorme con ese mismo patrón hexagonal, incluyendo los cubre-slots de las tarjetas de expansión, para que el aire salga sin encontrar obstáculos en el flujo natural de la caja que es una potente entrada frontal y una salida trasera apoyada pero dependiente de la presión positiva generada por los ventiladores frontales. Un diseño perfecto para ordenadores con gráficas de alto consumo, incluso más de una.

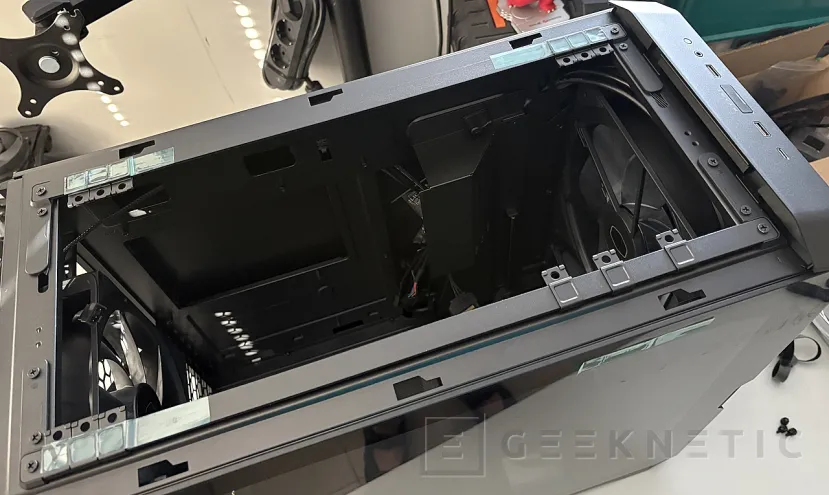

La Cooler Master HAF II 500 ha crecido casi cinco centímetros de fondo, casi cuatro de ancho y otros cuatro de alto respecto a la Cooler Master HAF 500, y esos casi 56 centímetros de fondo son fantásticos para alojar componentes de alto rendimiento como gráficas de hasta 430mm de largo con los ventiladores frontales instalados. Soporta también fuentes de más de 200mm de largo, disipadores de más de 200mm de alto y tiene una excelente distribución del cableado.

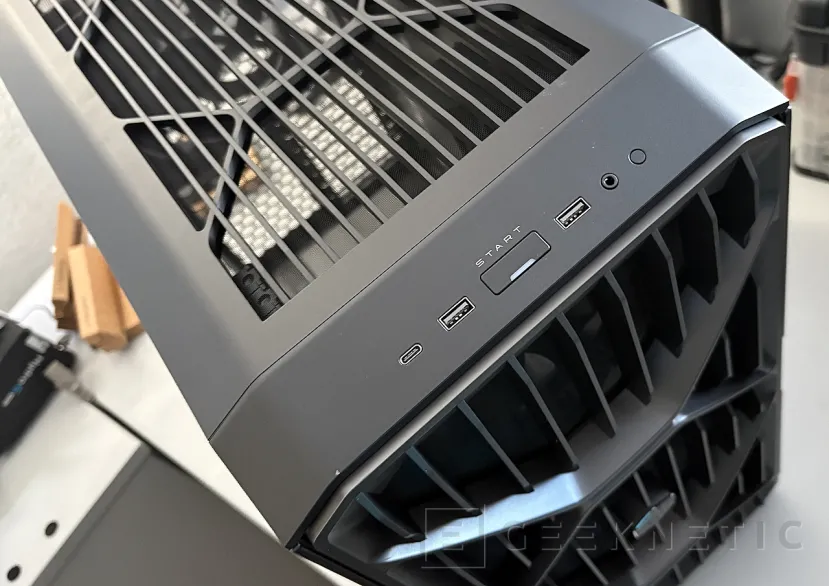

En cuanto a conectividad, el panel frontal de la Cooler Master HAF II 500 ofrece un puerto USB 3.2 Gen 2x2 Tipo C capaz de alcanzar 20 Gbps, dos puertos USB 3.2 Gen 1 Tipo A de 5 Gbps, un jack de 3.5mm combinado para auriculares con micrófono, LED de encendido y botón de reset. El botón de reset también lo podemos usar como controlador del hub integrado para ventiladores.

Los ventiladores Mighty40, la verdadera novedad de la Cooler Master HAF II 500

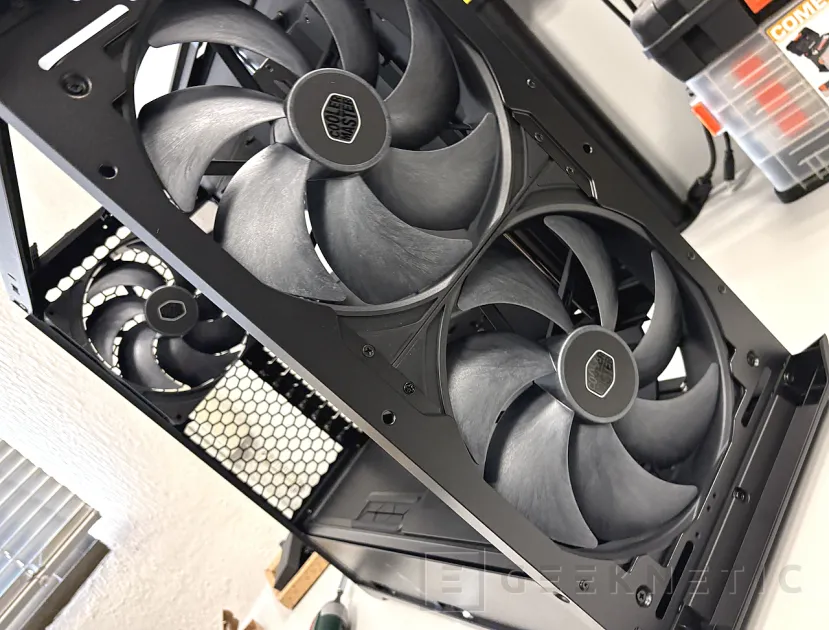

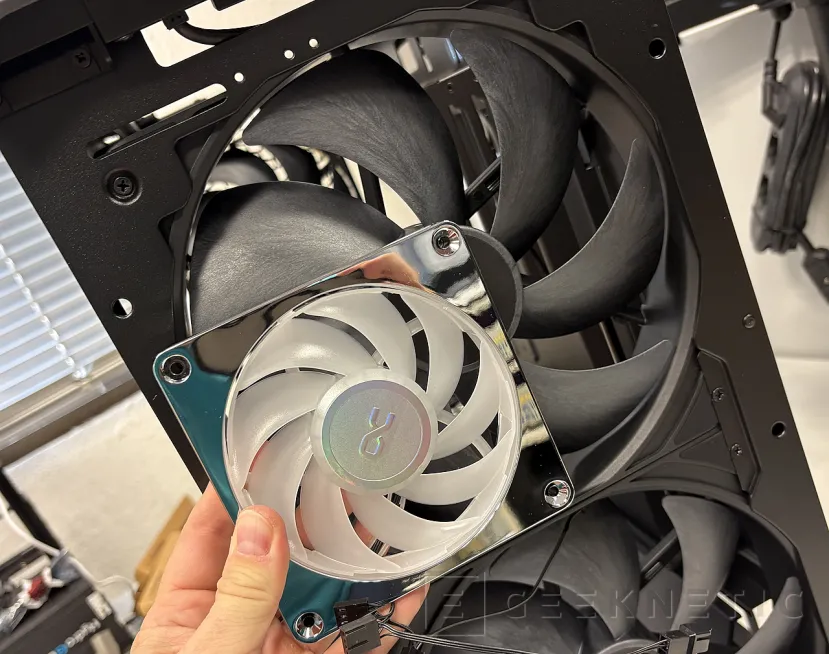

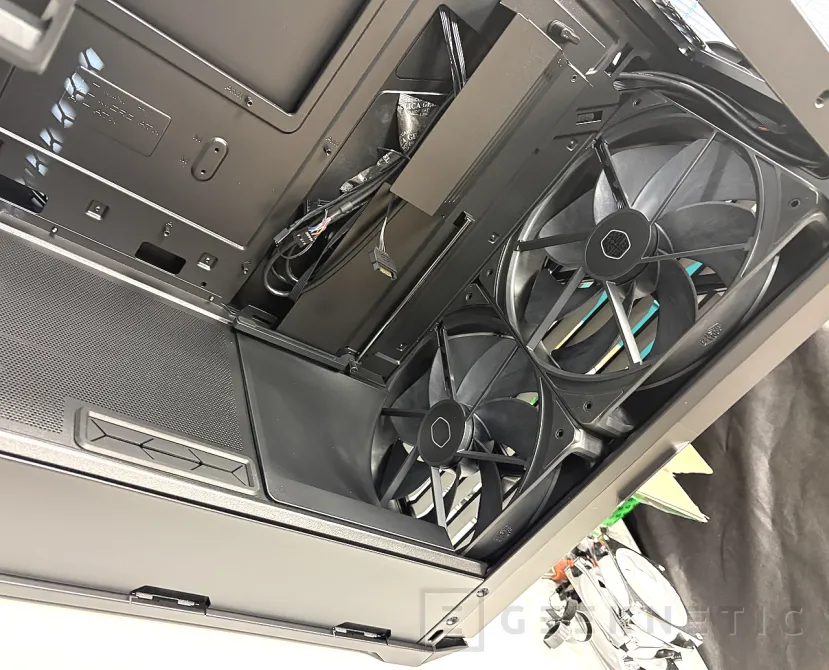

Uno de los factores diferenciadores de esta gama de cajas son los ventiladores de grandes dimensiones. Cooler Master los denomina Mighty40 y esta caja monta dos modelos los F220 frontales y el V180 trasero. No solo son grandes sino que se han trabajado para ser rápidos y silenciosos.

El nombre Mighty40 hace referencia a otra de sus dimensiones, 40 milímetros de grosor, frente a los 25 milímetros habituales en los ventiladores de caja. No solo son más gruesos sino que aumentan varios puntos la profundidad de álabe. Ese grosor extra no solo queda espectacular, sino que permite trabajar con palas más grandes y profundas y generar mucha más presión estática, que es exactamente lo que necesita un ventilador grande para vencer la resistencia de un filtro de polvo, generando más flujo con menos ventiladores y a menos revoluciones, para conseguir una tercera mejora: la reducción del ruido.

Para las nuevas palas Cooler Master utiliza polímero de cristal líquido, conocido por sus siglas en inglés LCP (que usan otras marcas como Arctic en sus mejores ventiladores), un plástico técnico de alta rigidez que apenas se deforma con la fuerza centrífuga cuando el ventilador gira. Con estos materiales es como estamos viendo cada vez más ventiladores con una distancia ridícula hasta el marco desde la punta de la pala. Esto reduce las fugas de aire, mejorando la eficiencia del ventilador. También permite que el molde de fabricación sea mucho más fiel al producto final, permitiendo al fabricante afinar mucho más su diseño, sin tener que permitir tantas tolerancias como requieren otros materiales. El rodamiento elegido es de doble bola, una configuración que siempre se agradece porque aunque son un pelín más ruidosos lo cierto es que ofrecen más rendimiento y durante mucho más tiempo.

Las cifras del Mighty40 F220 hablan de un rango de giro de entre 200 y 1050 revoluciones por minuto, un caudal máximo de 203,8 CFM, una presión estática máxima de 3,1 mmH₂O y un nivel sonoro máximo de 36 dBA medido a un metro. El Mighty40 V180 trasero gira entre 250 y 1370 revoluciones por minuto, mueve hasta 161,5 CFM, alcanza 4,0 mmH₂O de presión estática y se queda en 34 dBA. Ambos pesan bastante, 500 y 425 gramos respectivamente, y ambos cuentan con cinco años de garantía frente a los dos años de la caja. Lo mejor, podemos comprar más porque Cooler Master va a venderlos como accesorios para esta caja y para cualquiera que quiera un ventilador sin complejos.

Cooler Master afirma que el Mighty40 F220 duplica el caudal de un SickleFlow 200 al mismo nivel sonoro bajo resistencia típica de caja, y que el V180 se queda en torno a 1,4 veces. Estos ventiladores, en combinación, ofrecen esa presión positiva adecuada obligando al aire fresco entrar rápidamente por el frontal, alimentar los componentes principales como CPU y gráfica y sacar el aire caliente del interior rápidamente.

Almacenamiento y gestión de cables

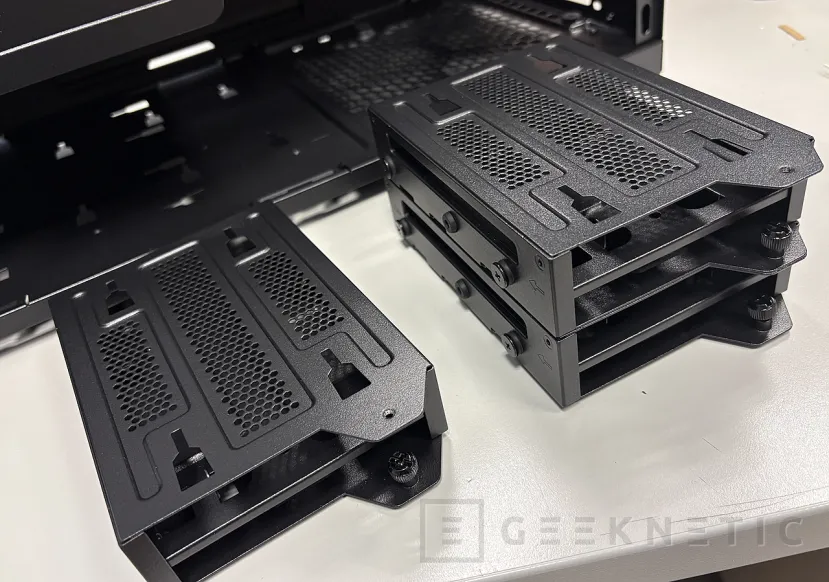

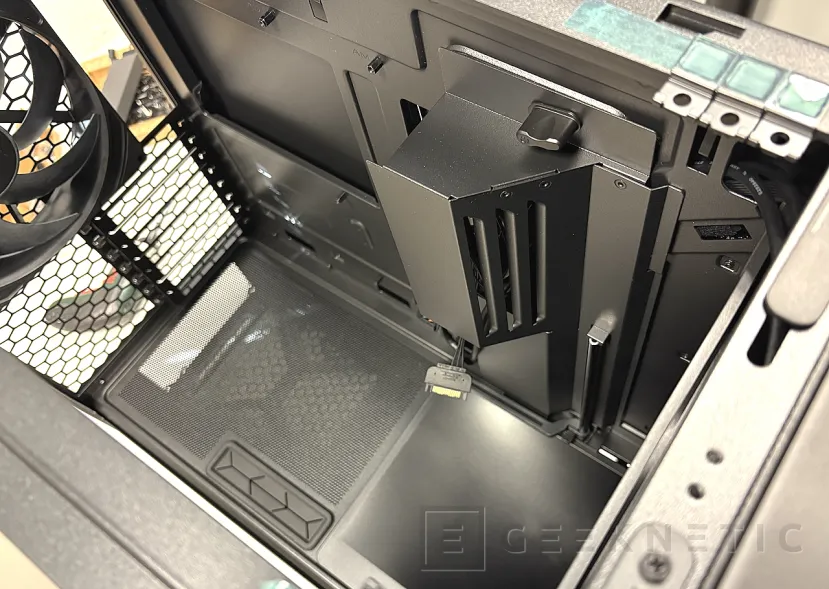

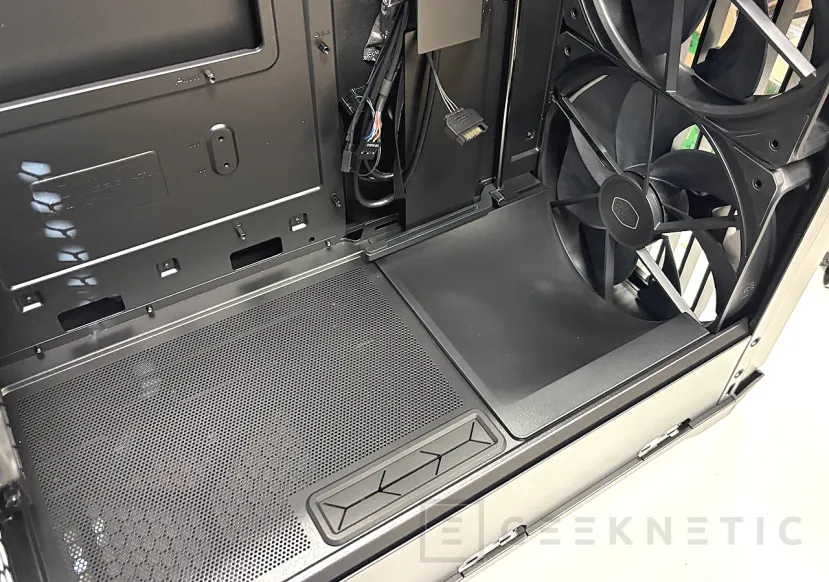

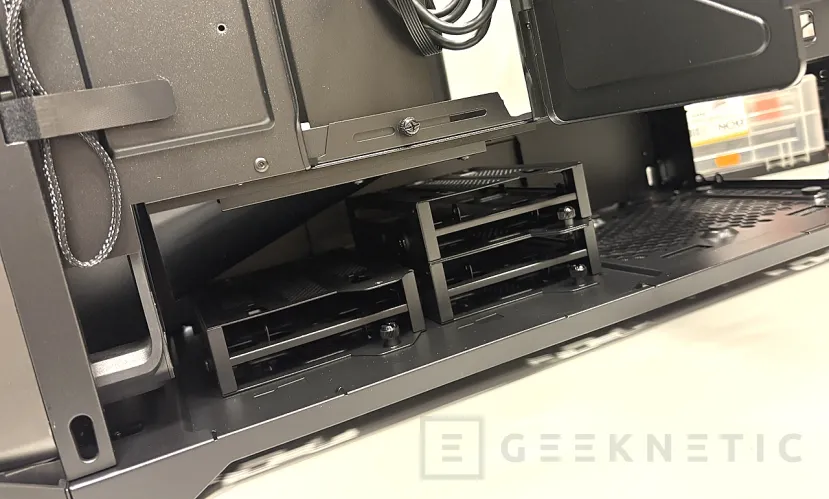

En almacenamiento la Cooler Master HAF II 500 ofrece tres puntos de anclaje modulares bajo la cubierta de la fuente, cada uno de los cuales acepta una unidad de 3,5 pulgadas o dos de 2,5 pulgadas. Sobre el papel esto permite llegar a tres unidades de 3,5 pulgadas y seis de 2,5 pulgadas siempre que la fuente no supere los 150 milímetros de longitud. Si montamos una fuente más grande, las cifras bajan a dos y cuatro unidades respectivamente.

Es sin duda una caja que confía en que el almacenamiento, para bien, esté instalado en la propia placa base en forma de conectores M.2 para unidades PCI Express de alto rendimiento. Lo primero que haría yo usando esta caja es dejar ese espacio libre de elementos superfluos como unidades de almacenamiento tradicionales que suponen un estorbo para el flujo de aire hacia la fuente de alimentación.

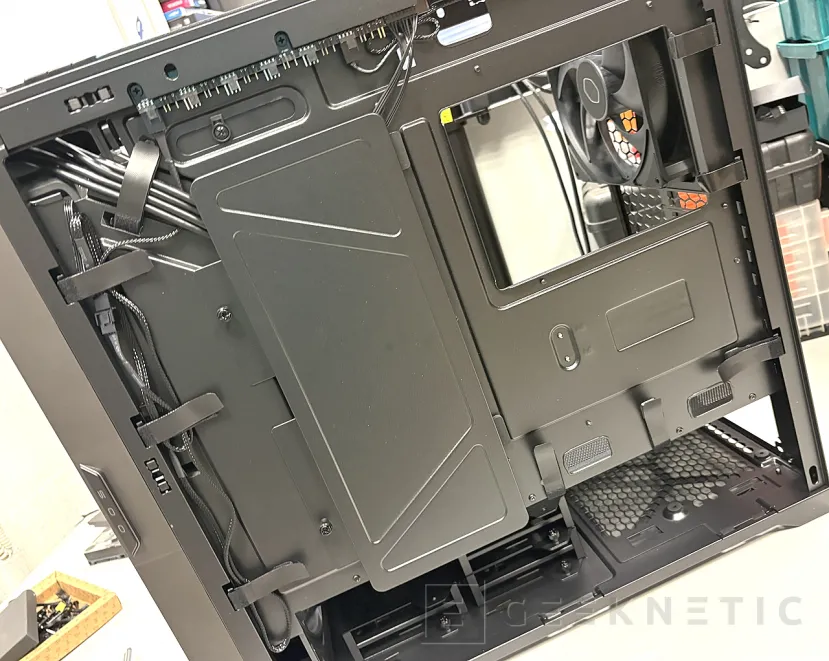

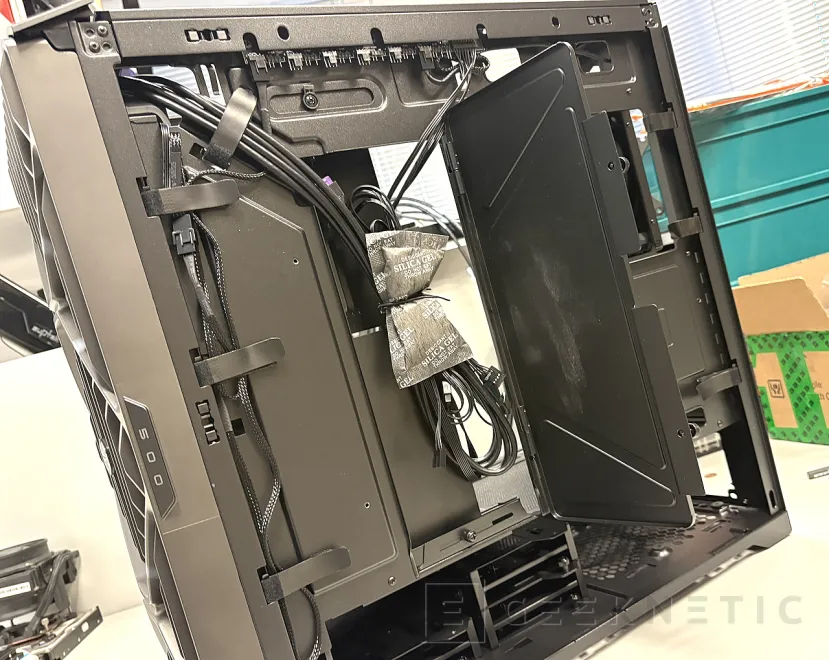

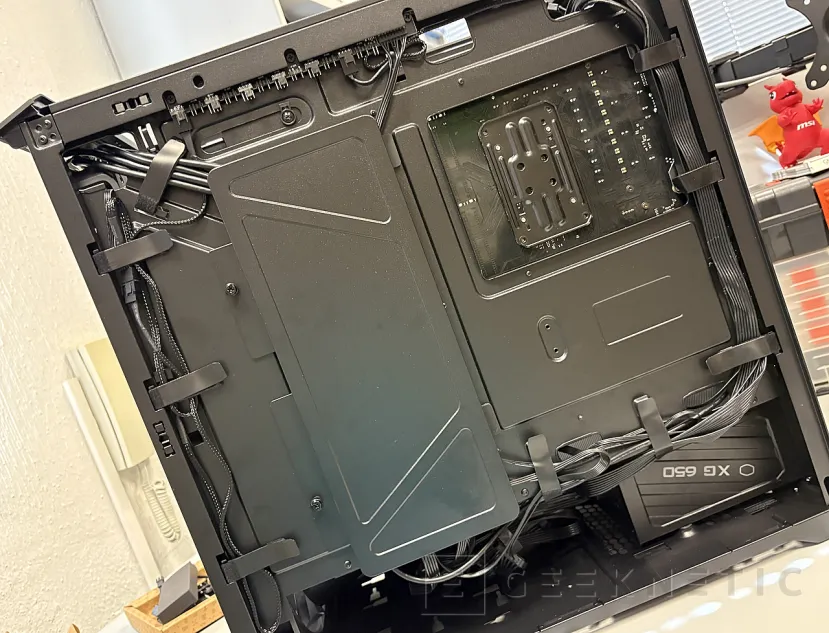

La gestión de cableado es realmente buena. Dispone de entre 15 y 40 milímetros de espacio detrás de la bandeja de la placa base, con una arquitectura de niveles diferenciados que va liberando espacio hacia la zona trasera, donde tendremos que pasar solo un par de cables para alimentación de CPU dejando espacio para el gran ventilador trasero de 180mm. El cableado queda además oculto tras una tapa, con una gestión realmente bien organizada. Esto módulo crea una protrusión en el espacio interior que está hecha con el propósito de empujar el aire hacia otros componentes como memoria, VRM de la placa base o disipador de CPU.

Experiencia de uso y montaje

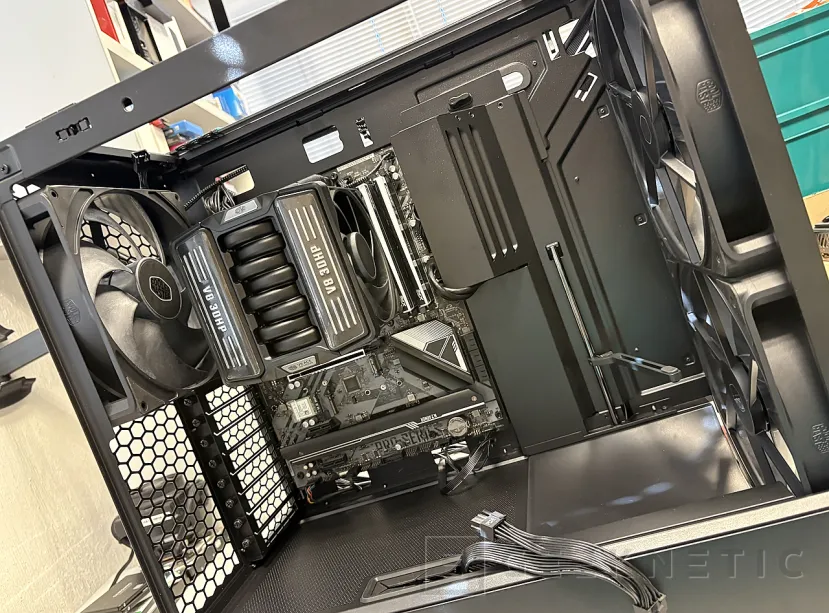

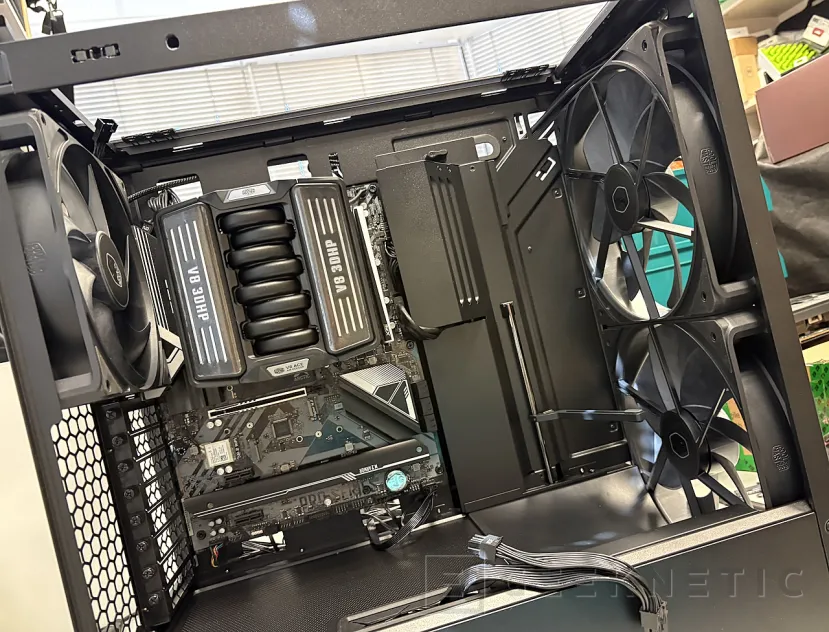

Esta es una caja diseñada por y para lograr un flujo de aire brutal a los principales componentes del PC, desde la propia CPU, donde disipadores convencionales se me antojan especialmente útiles en esta configuración de ventilación.

Otros elementos como las GPUs, memoria RAM y elementos de alimentación de la placa base también están perfectamente canalizados para lograr aprovechar el potente flujo de aire fresco que entra desde el frontal de la caja. Sus diferentes elementos de dirección del aire, que incluso podemos ajustar a la medida de la placa base que estemos usando, son perfectos para que ningún elemento fundamental del ordenador quede sin un buen impacto de aire fresco desde el frontal.

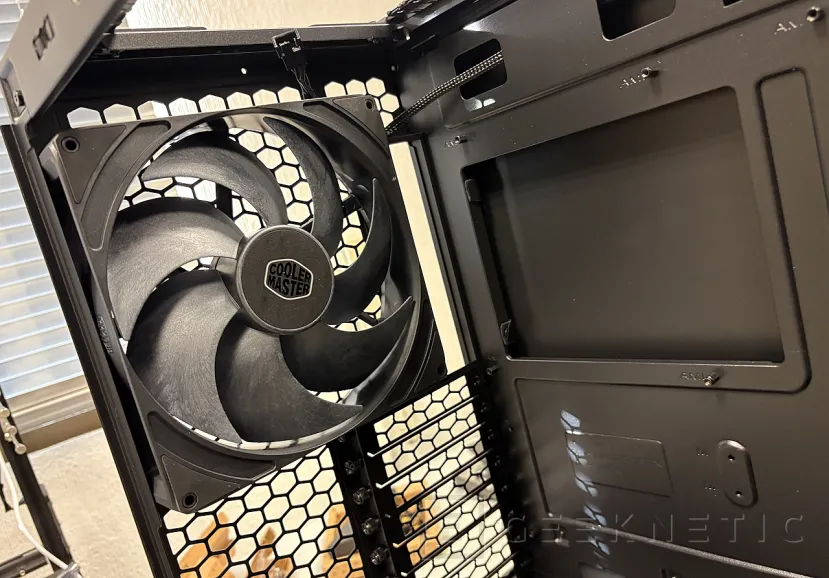

El gran ventilador trasero se encarga que todo ese flujo positivo desde el frontal no se encuentre con un obstáculo en su salida y de hecho lo conduce a través del bloque de disipación del procesador lo que maximiza el flujo en esta zona. Todo ello manteniendo niveles de ruido realmente bajos. El acabado es espectacular, con esos grandes ventiladores y mucho espacio interior sin apenas cables a la vista.

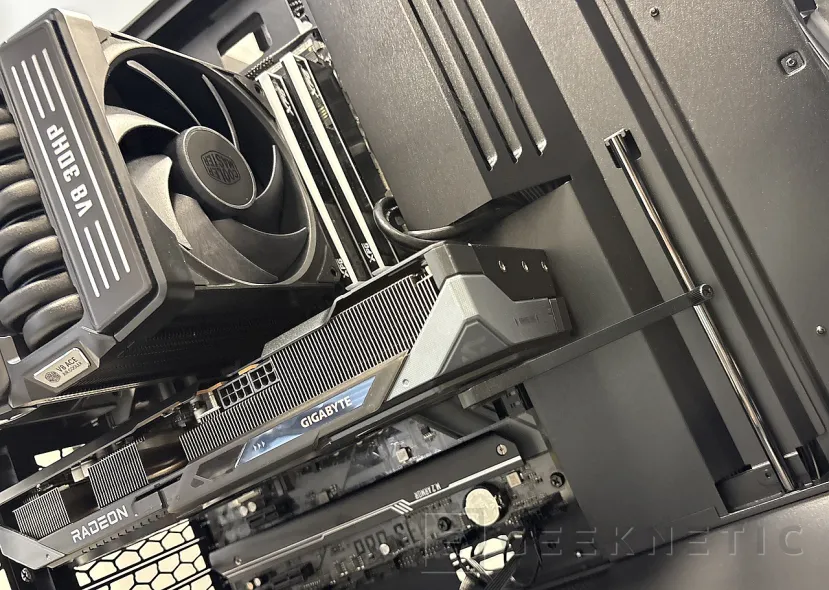

Otro elemento donde Cooler Master ha prestado mucha atención es en las tarjetas gráficas, sin duda el elemento más importante de cualquier ordenador moderno, yo me veo perfectamente montando una Workstation en este ordenador, o también un servidor de IA de coste controlado donde podemos instalar hasta dos tarjetas gráficas grandes y potentes con soltura. De hecho cuenta con un soporte vertical para tarjetas gráficas, que podemos ajustar a la medida de la tarjeta y que permite tenerlas en posición sin esfuerzo.

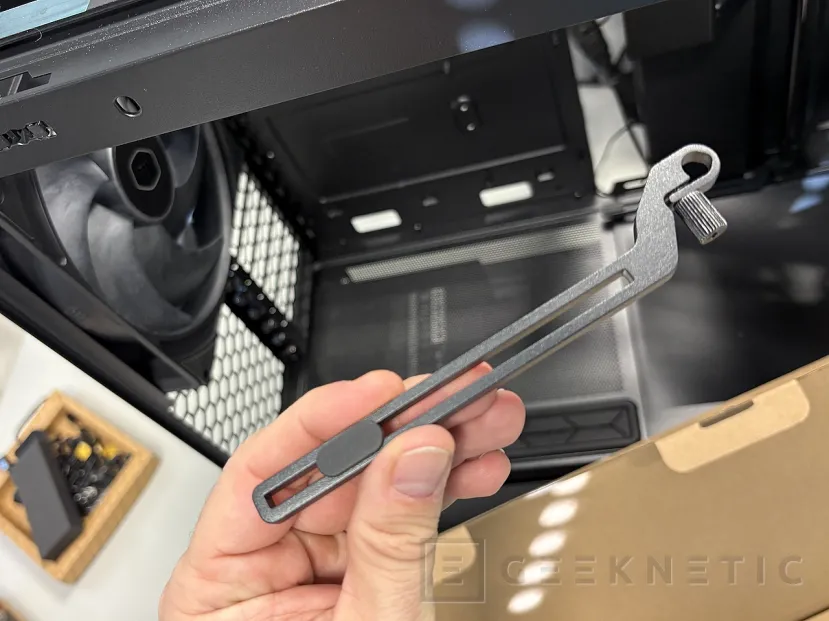

La tobera frontal dirige directamente el aire de entrada a esta zona y todo el panel trasero perforado permite evacuar el aire de forma eficiente, incluso con gráficas potentes de mucho consumo instaladas. Cuenta también con un taladro para facilitar la gestión del cableado de potencia de las gráficas, para reducir el recorrido y tenerlo perfectamente ordenado, aunque visible.

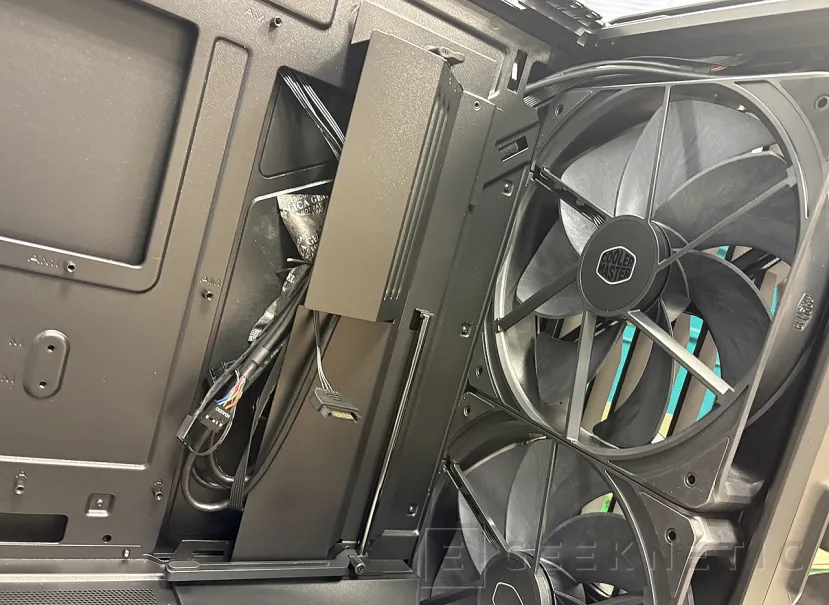

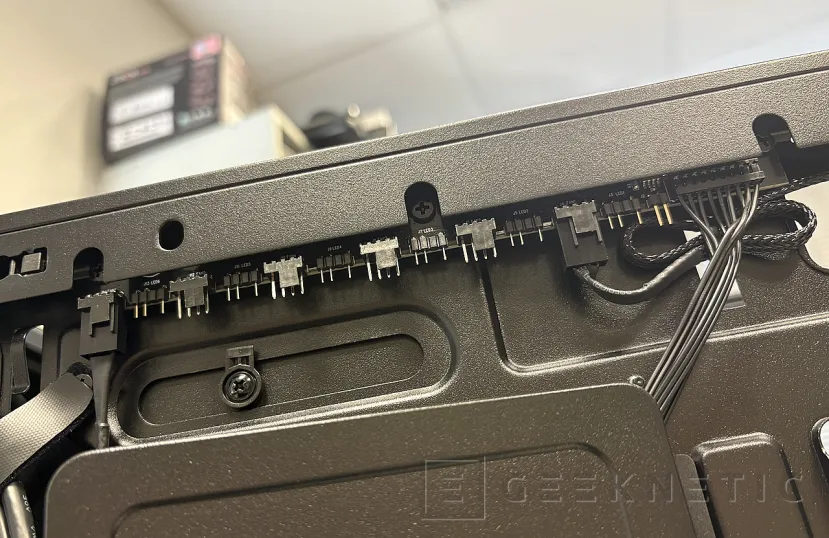

Con su concentrador para ventiladores, que incluso cuenta con gestión ARGB aunque la caja no tenga ningún elemento iluminado, y las zonas de gestión de cableado ocultas, la verdad es que el acabado final es limpio y sencillo. Si optamos por refrigeración líquida, el techo tiene espacio más que generoso para radiadores grandes, de hasta 420mm, aunque para mi montaje he preferido una solución convencional con un Cooler Master V8 ACE 3DHP que le va como anillo al dedo y que de hecho Cooler Master comercializa en “kit” con esta caja.

Lo que sí tenemos que tener en cuenta, y quizás es el único punto débil que he encontrado en la caja, es que no soporta placas base con conectores traseros. Tiene su lógica puesto que los espacios detrás de la placa base se han ajustado para el cableado absolutamente necesario para dar espacio al gran ventilador trasero de 180mm. No creo que sea un problema para nadie, pero sí que tenemos que elegir la placa base adecuadamente.

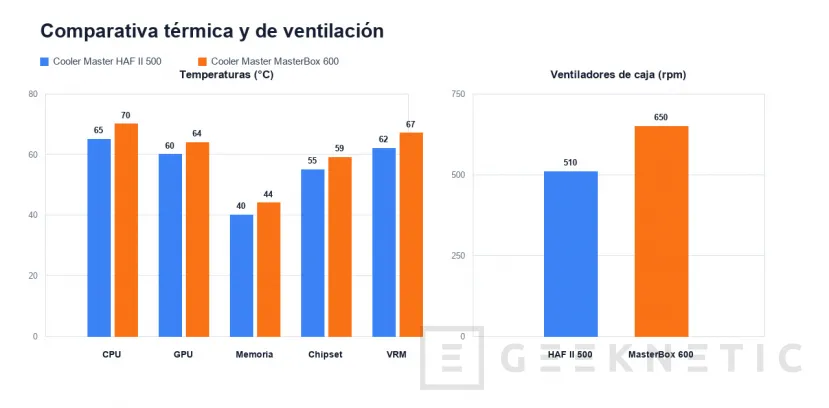

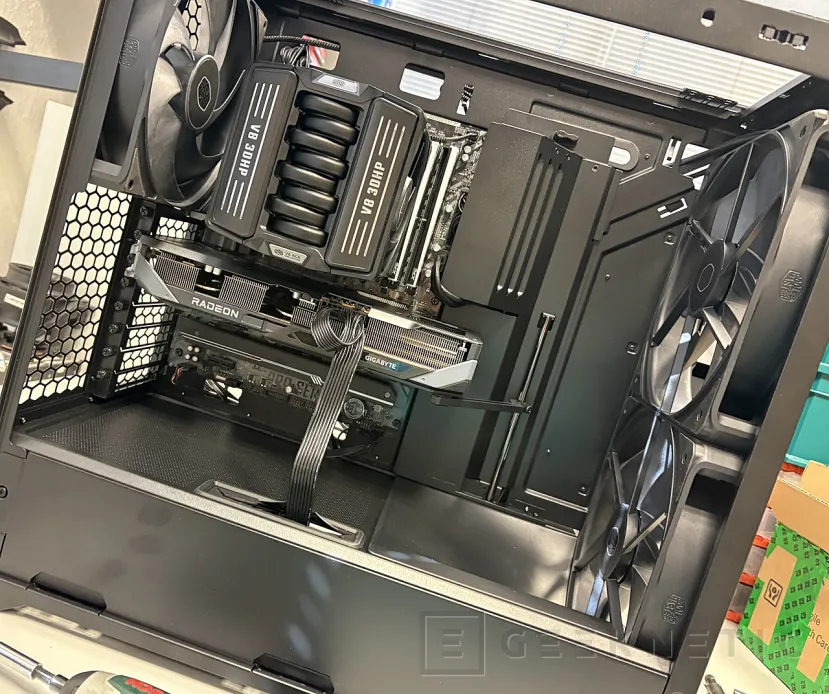

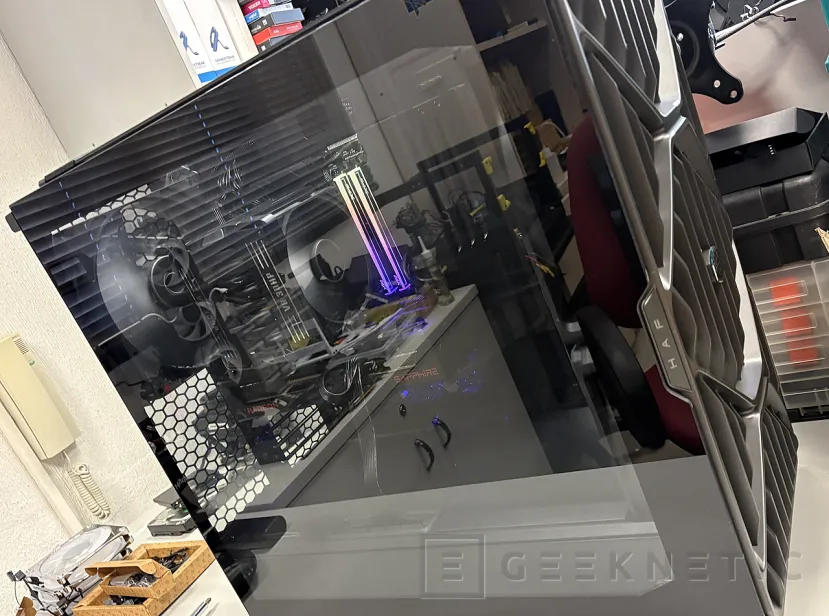

El resultado de nuestro montaje es una caja realmente espaciosa, perfectamente para componentes de alto rendimiento, hasta dos GPUs de grandes prestaciones. Todo en un formato con una refrigeración excepcional y niveles de ruido muy controlados. Entre los resultados, temperaturas de trabajo sostenidas en juegos de 65 grados para la CPU, gráfica a 60 grados, memorias a 40 grados, chipset a 55 grados y VRM a 62 grados, todo eso con una velocidad de rotación de los ventiladores de caja de poco más de 500rpm, impresionante. La hemos comparado con otra caja reciente y de gran capaciadad  de Cooler Master como es la Cooler Master MasterFrame 600 para que veais la diferencia incluso en cajas de gamas muy similares.

Aire, mucho aire, y una segunda generación que convence

La verdad es que no se me ocurre mejor caja en la que montar un PC de juegos, una estación de trabajo o un PC destinado a IA local que esta. Su capacidad de refrigeración es magnífica y además tiene el tamaño y la configuración interna para poder montar un PC de grandes prestaciones con soltura.

Tiene una excelente gestión de cableado, unos acabados de gran calidad, una entrada de aire excepcional y todo lo necesario para montar un PC que sea sencillo pero realmente potente. Se aleja de las tendencias estéticas más recientes pero ofrece lo que un gran PC necesita, un buen equilibrio entre ruido y rendimiento, gracias no solo a tres tremendos ventiladores sino también a una perfecta canalización del aire para que este vaya a los componentes que realmente lo necesitan.

Estéticamente a mí me gusta, pero me gusta más lo funcional que es y el espectacular resultado de refrigeración que ofrece. Todo esto en una caja de 200 euros, no me parece especialmente caro teniendo en cuenta que me parece perfecta para montar una estación de trabajo de máximas prestaciones donde la memoria o la fuente de alimentación ya van a costar más del doble.
