Cooler Master V8 ACE 3DHP Review: rendimiento de doble torre en un formato mucho más compacto

Introducción a las características del Cooler Master V8 ACE 3DHP

Ya conocimos la filosofía de la tecnología 3DHP con nuestra review del Cooler Master V4 Alpha, donde Cooler Master sustituía parte de las heatpipes tradicionales por una nueva disposición vertical que mejoraba el contacto con el IHS del procesador y aprovechaba mejor el interior del disipador. En el Cooler Master V8 ACE 3DHP ese mismo principio se aplica a una escala mayor, con el objetivo de acercarse al rendimiento de un disipador de doble torre sin llegar a serlo en tamaño.

El nombre Cooler Master V8 ACE 3DHP hace honor otra vez al mundo del motor, como ya vimos en el V4, aunque en este caso las heatpipes no son cuatro sino seis en total, dos de ellas con la construcción 3DHP y las otras cuatro con la disposición tradicional que ya conocemos de infinidad de disipadores convencionales.

Es una combinación más elaborada y compleja, buscando más capacidad de disipación, apoyándose también en un diseño “push-pull” de dos ventiladores que además cuentan con prestaciones diferenciadas y especializadas para la posición que ocupan en el disipador.

El Cooler Master V8 ACE 3DHP forma parte de la gama alta de esta nueva familia, por encima del V4 Alpha y del V6 que ya han empezado a llegar al mercado, y se posiciona como la opción para quien quiere un rendimiento de referencia sin tener que recurrir a una torre doble tradicional, con lo que eso implica en cuanto a espacio ocupado dentro de la caja y compatibilidad con memorias de perfil alto. Cooler Master, como veremos también, arriesga con modelos específicos para procesadores AMD o procesadores Intel, con referencias dedicadas a uno u otro, para un rendimiento a medida, pero también dejando de lado la habitual compatibilidad universal de sus disipadores convencionales.

Características técnicas del Cooler Master V8 ACE 3DHP

• Tipo: Disipador por aire
• Serie: V
• Colores disponibles: Negro y blanco

Versiones y números de parte

• Intel - Negro: MAM-T6HP-225PK-RB
• Intel - Blanco: MAM-T6HP-225PK-RW
• AMD - Negro: MAM-T6HA-225PK-RB
• AMD - Blanco: MAM-T6HA-225PK-RW

Compatibilidad

• AMD: AM5, AM4
• Intel: LGA 1851, LGA 1700, LGA 1200, LGA 1151, LGA 1150, LGA 1155, LGA 1156

Dimensiones

• Disipador (L × An × Al): 138,95 × 136,47 × 167,3 mm

Disipador

• Material: Base con 2 tubos de calor 3DHP, 4 heatpipes adicionales y aletas de aluminio
• Heatpipes: 6 en total (2 × 3DHP + 4 heatpipes)

Ventiladores

• Cantidad: 2
  • Frontal: 120 × 120 × 30 mm
  • Trasero: 120 × 120 × 30 mm
• Iluminación: No dispone de LED
• Conector: 4 pines PWM
• Rodamiento: Loop Dynamic Bearing
• Vida útil (MTTF): Más de 200.000 horas

Ventilador frontal

• Velocidad: 0-2.500 ±250 RPM
• Caudal de aire: 152,23 m³/h (89,6 CFM)
• Presión estática: 3,85 mmH₂O
• Nivel de ruido: 37 dB(A)
• Voltaje nominal: 12 V DC
• Corriente nominal: 0,2 A
• Corriente máxima de seguridad: 0,4 A
• Consumo: 2,4 W

Ventilador trasero

• Velocidad: 0-2.050 ±250 RPM
• Caudal de aire: 103,64 m³/h (61,0 CFM)
• Presión estática: 2,0 mmH₂O
• Nivel de ruido: 34 dB(A)
• Voltaje nominal: 12 V DC
• Corriente nominal: 0,13 A
• Corriente máxima de seguridad: 0,2 A
• Consumo: 1,56 W

Garantía

• 6 años

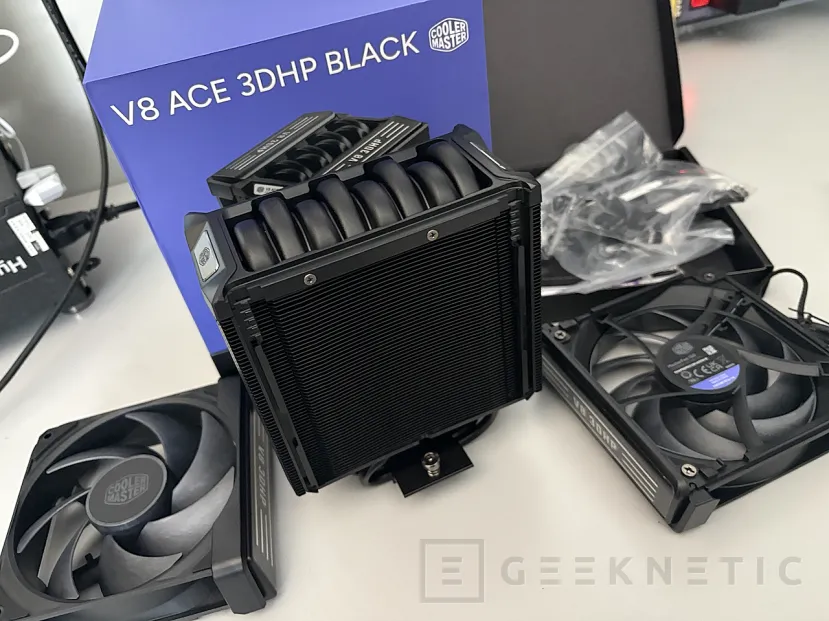

Los detalles y números del Cooler Master V8 ACE 3DHP

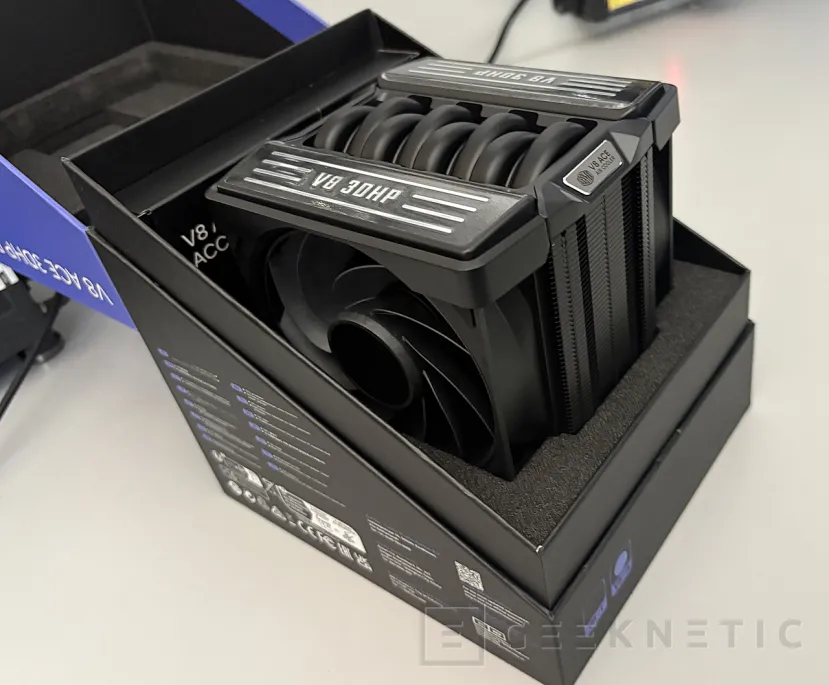

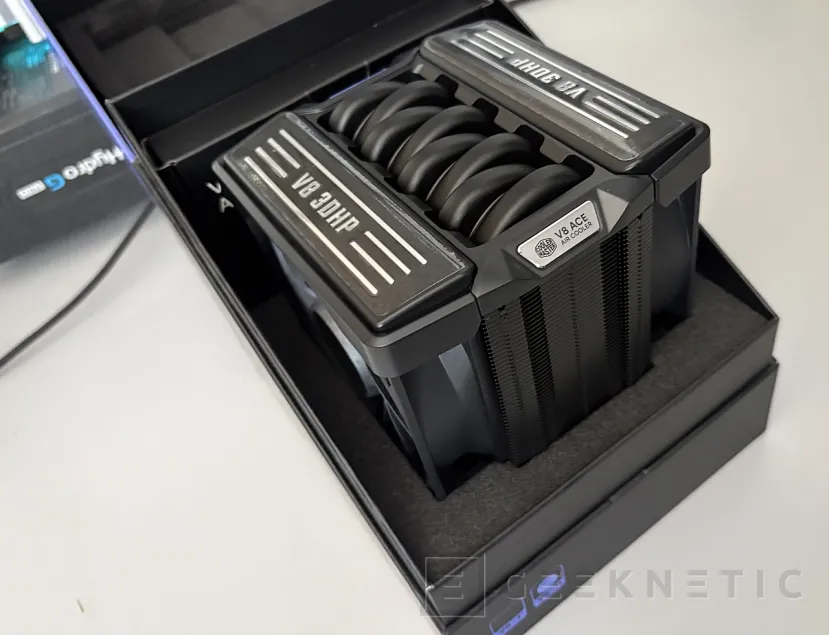

Lo primero que llama la atención del Cooler Master V8 ACE 3DHP es que, pese a su nombre y a las prestaciones que promete, sigue siendo un disipador de una sola torre. Sus medidas son 138.95 x 136.47 x 167.3 mm, así que hablamos de un bloque compacto para lo que se le exige, y ahí es donde entra en juego la tecnología 3DHP que ya hemos experimentado.

El objetivo de Cooler Master siempre ha sido la construcción de un disipador capaz de desarrollar rendimientos de modelos más grandes y pesados. Es decir, un disipador de una sola torre que aspira a comportarse como uno de doble torre. La clave, igual que en el V4 Alpha, está en cómo se distribuyen las heatpipes dentro del bloque de aluminio. Aquí encontramos un total de seis heatpipes, dos de ellas con la construcción 3DHP y cuatro con la disposición convencional, frente a las cuatro heatpipes totales que veíamos en el V4, de las que solo dos eran 3DHP.

Esta proporción mayor de heatpipes convencionales tiene sentido en un disipador pensado para manejar más potencia, ya que las heatpipes 3DHP se concentran en las zonas de mayor densidad térmica, justo encima del IHS del procesador, mientras que las cuatro heatpipes tradicionales se encargan de repartir ese calor por toda la superficie de aluminio disponible. Es la misma lógica que vimos en el V4, pero llevada a un disipador con mucha más masa y, por lógica, con mayor capacidad de absorción y proceso de energía.

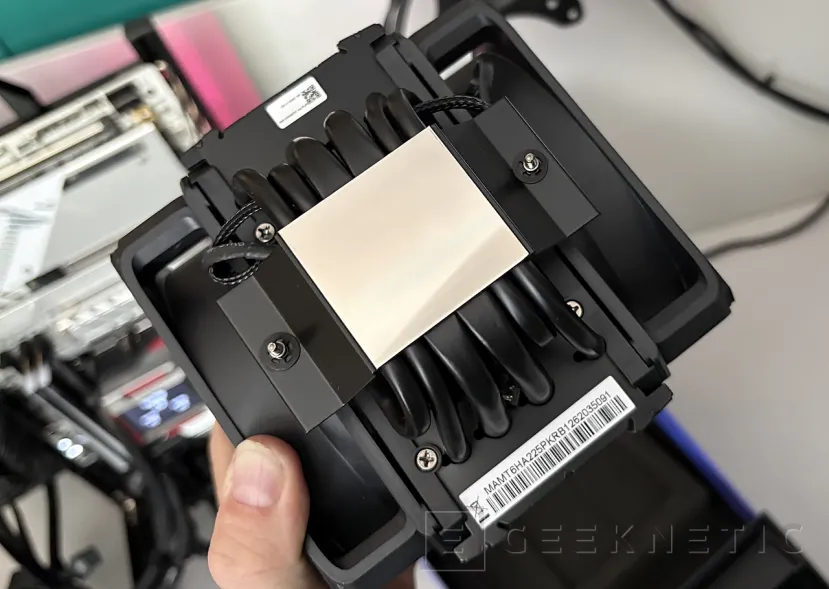

El bloque de intercambio es algo más elaborado que el del V4 Alpha ya que Cooler Master remata el cobre con un acabado en níquel, que mejora el aspecto sobre todo con el paso del tiempo, pero mantiene el contacto directo con el procesador, y Cooler Master ofrece versiones específicas para Intel y para AMD, con anclajes propios para cada plataforma en lugar de un sistema universal.

Esto ya lo habíamos visto de forma más genérica en el V4, pero aquí se lleva un paso más allá con brackets dedicados que buscan mejorar el contacto y la presión sobre el IHS según el socket.

El acabado estético sigue la línea de la familia, con una cubierta superior de aluminio que recuerda a un motor de combustión, sin iluminación ARGB, disponible en negro o blanco. Tiene un diseño específico para procesadores AMD, compatible con AM5 y AM4, y otro Intel con soporte para LGA 1851, 1700, 1200, 1151, 1150, 1155 y 1156. No significa que no podamos montar las diferentes variantes con todo tipo de procesador, solo que la base se ha diseñado específicamente para cada plataforma.

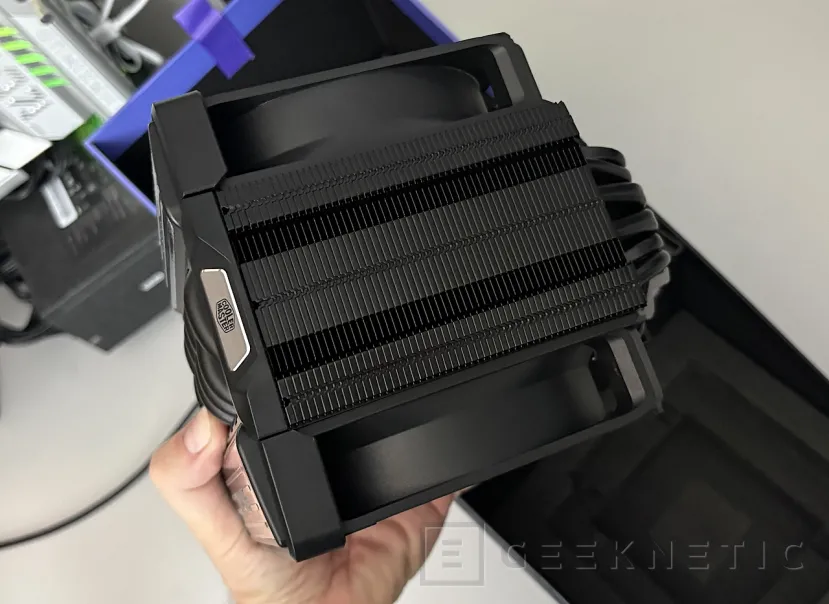

El radiador del Cooler Master V8 ACE 3DHP

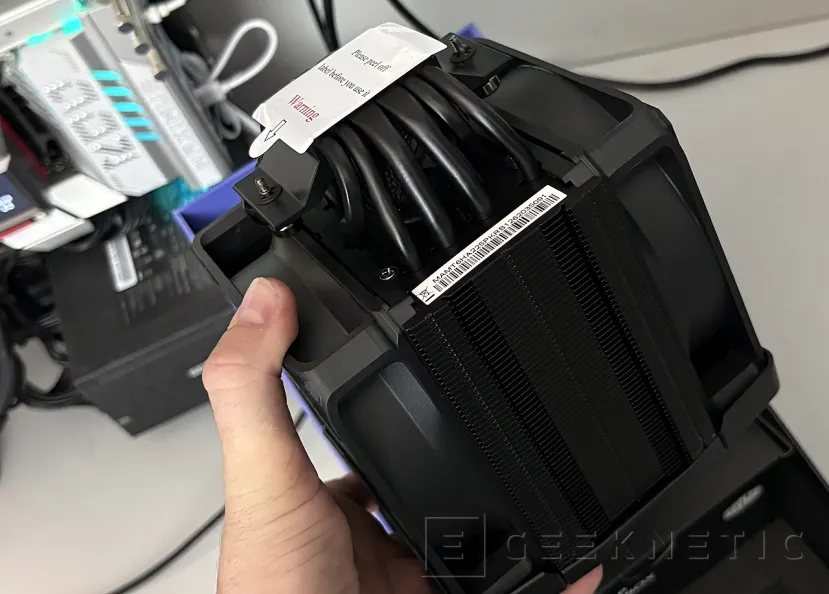

Aquí es donde se nota con más claridad la evolución respecto al V4 Alpha. Si en aquel modelo la tecnología 3DHP se aplicaba sobre una base de cuatro heatpipes totales, en el Cooler Master V8 ACE 3DHP el conjunto crece hasta seis heatpipes, manteniendo la misma filosofía de construcción.

Recordemos brevemente en qué consiste, porque es la pieza central de por qué este disipador puede presumir de un comportamiento de doble torre en un cuerpo de una sola. Una heatpipe convencional es un tubo hueco con un líquido en su interior que se evapora al contacto con el calor del procesador, viaja por el centro del tubo hasta la parte superior y se condensa de nuevo, bajando por las paredes internas en un ciclo continuo apoyado en la gravedad y en la convección natural del calor.

La tecnología SCHP de Cooler Master, sobre la que se construye 3DHP, mejora ese proceso con recubrimientos de cobre de distinta textura en el interior del tubo, más fina en la zona de contacto con el calor para que este suba rápido, y más gruesa en la parte superior para que el líquido condensado baje con más eficacia sin depender solo de la gravedad. La novedad de 3DHP es la disposición tridimensional de estas heatpipes, colocando algunas en vertical, centradas sobre el bloque de intercambio, para cubrir zonas del disipador que en un diseño tradicional quedarían infrautilizadas. Estas heatpipes no solo son más avanzadas en su construcción sino que están mejor posicionadas, así que su impacto en el procesador es mucho más eficiente.

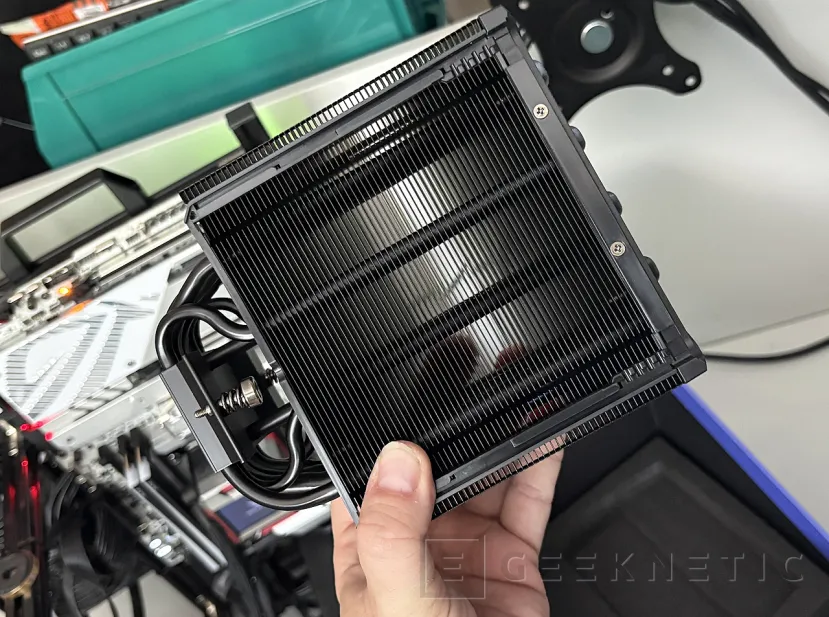

En el Cooler Master V8 ACE 3DHP esa disposición se aprovecha para maximizar la superficie de contacto con el IHS y repartir el calor hacia una estructura de aletas de aluminio más densa que la del V4, en linea con el esperado salto de rendimiento que promete este modelo. El resultado en el papel es un disipador capaz de aproximarse a las cifras de un doble torre convencional sin necesitar ese segundo bloque de aluminio, lo que se traduce en menos peso sobre el zócalo y más compatibilidad con memorias de perfil alto.

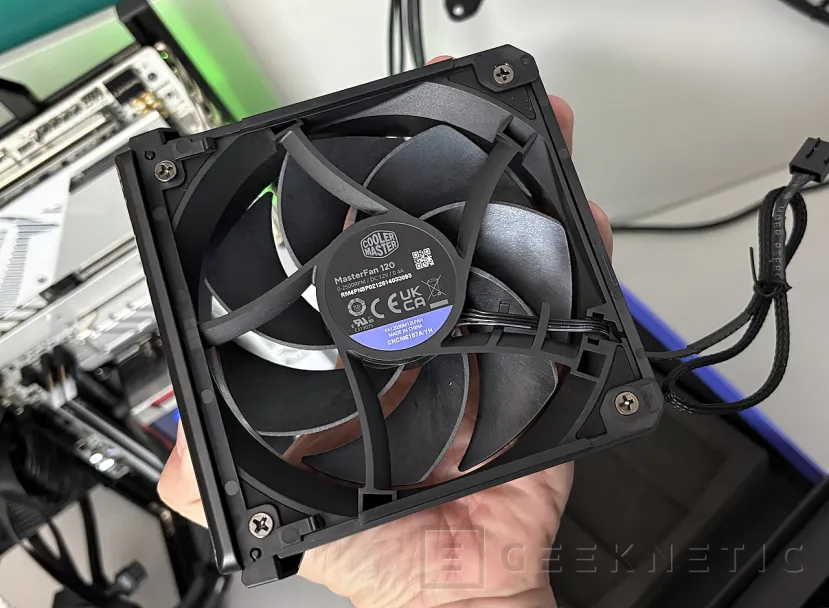

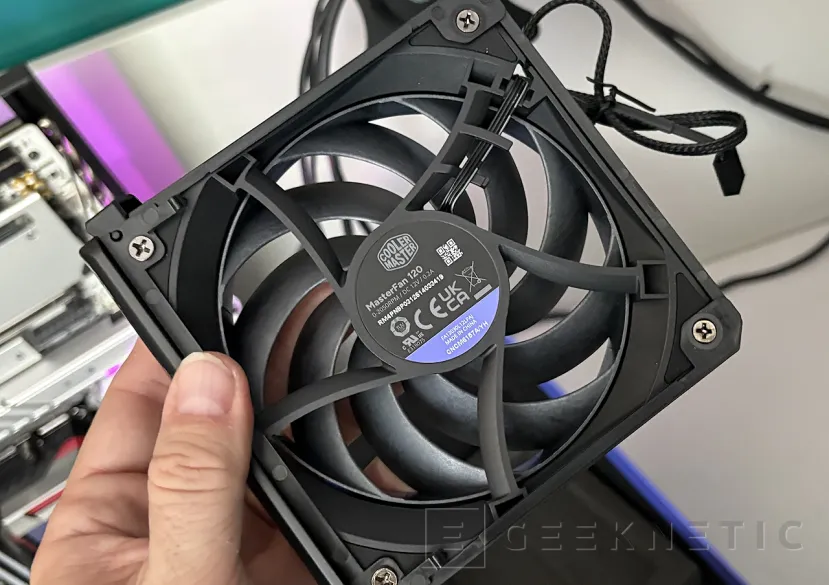

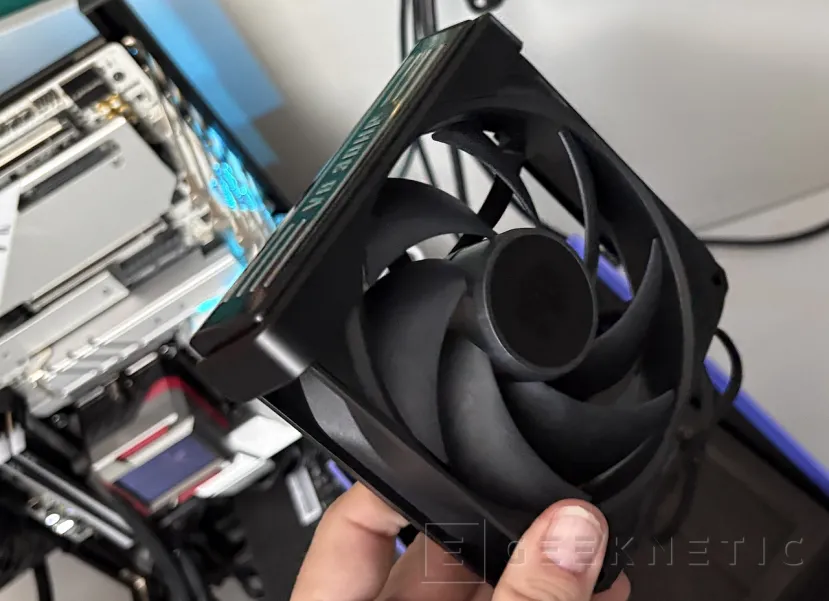

Ventiladores Master Fan LCP de 120 mm

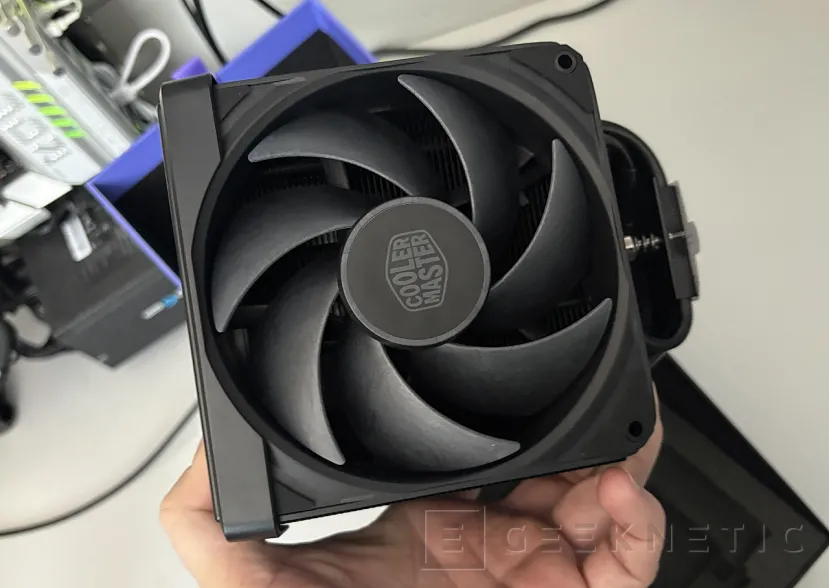

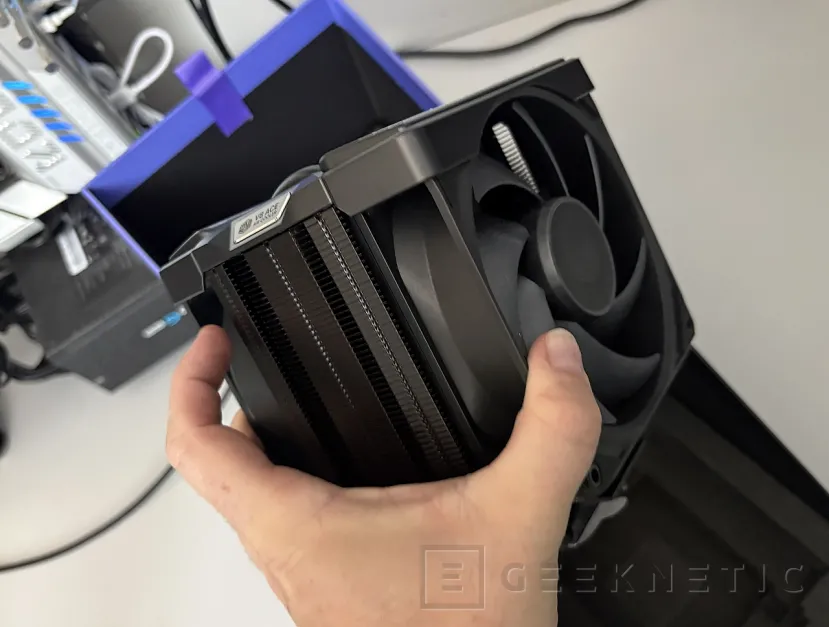

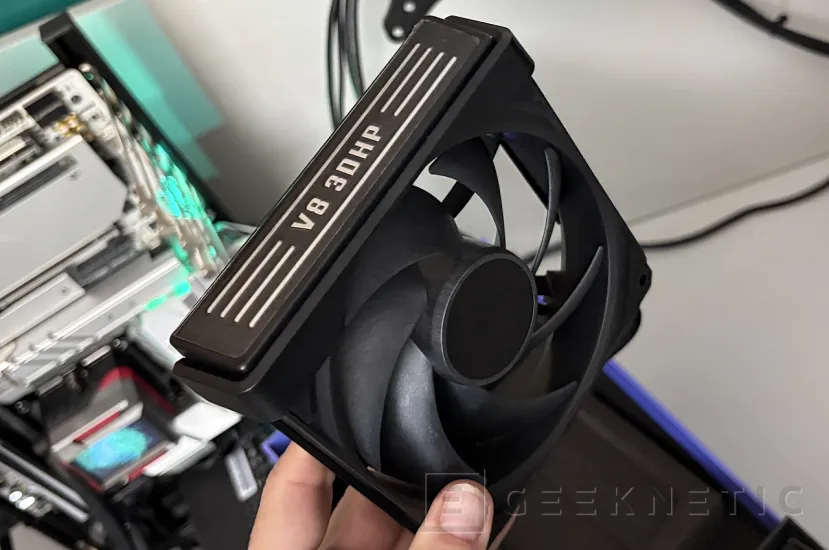

El Cooler Master V8 ACE 3DHP monta dos ventiladores Cooler Master Fan de 120 mm en la ya conocida configuración “push-pull”, uno empujando aire hacia el bloque y otro extrayéndolo por el lado contrario. Aquí Cooler Master repite la fórmula que tan bien funcionó en el V4 Alpha, con dos ventiladores diferenciados y no un par idéntico, precisamente para mejorar el flujo de aire a través de una pila de aletas más densa y evitar las turbulencias que generaría un único perfil de ventilador en ambas posiciones.

La construcción de las aspas cambia respecto al V4; aquí Cooler Master utiliza un material LCP que mantiene mejor su forma a altas revoluciones, lo que ayuda a que el flujo de aire sea más constante y previsible incluso cuando el ventilador trabaja cerca de su límite de giro. Es un detalle pensado precisamente para sostener el rendimiento sin que la turbulencia generada por unas aspas menos rígidas afecte a la eficiencia del conjunto.

El ventilador frontal es el más potente de los dos, con un máximo de 2500 rpm, un caudal de 89.6 CFM y una presión estática de 3.85 mm-H2O, pensado para forzar el aire a través de toda la densa configuración de aletas del disipador.

El trasero gira algo más despacio, hasta 2050 rpm, con 61.0 CFM de caudal y 2.0 mm-H2O de presión, encargado de sacar ese aire ya caliente con rapidez. Este ventilador solo acelera la salida del aire caliente, no tiene que hacerse paso entre las aletas de aluminio, así que la presión estática no es un factor importante. Esto tiene un doble efecto beneficioso: no se sincroniza con el principal y también reduce ruido al ser más lento.

Los niveles de ruido máximos declarados son de 37 dBA para el frontal y 34 dBA para el trasero, ambos con rodamiento Loop Dynamic Bearing y una vida útil de más de 200000 horas. Cada ventilador tiene su propio conector PWM de 4 pines, así que si la placa base lo permite lo ideal es conectarlos por separado para aprovechar mejor las curvas de ventilación diferenciadas entre el frontal y el trasero. Cooler Master añade tambien un cable en "Y" para poder usar un unico conector de la placa base.

Montaje sencillo y acabado de gama alta

Cooler Master mantiene aquí la filosofía de montaje sencillo que ya vimos en el V4 Alpha, aunque en este caso con la particularidad de que existen versiones específicas para Intel y para AMD, cada una con su propia referencia de producto y ajustes propios para las necesidades de contacto de cada plataforma, pero se incluyen los anclajes para ambas, así que podemos usarlo indistintamente, quizás no con los resultados óptimos deseados, pero aun así con buenos resultados.

La versión para Intel se identifica con las referencias MAM-T6HP-225PK-RB en negro y MAM-T6HP-225PK-RW en blanco, mientras que la versión para AMD lleva las referencias MAM-T6HA-225PK-RB en negro y MAM-T6HA-225PK-RW en blanco.

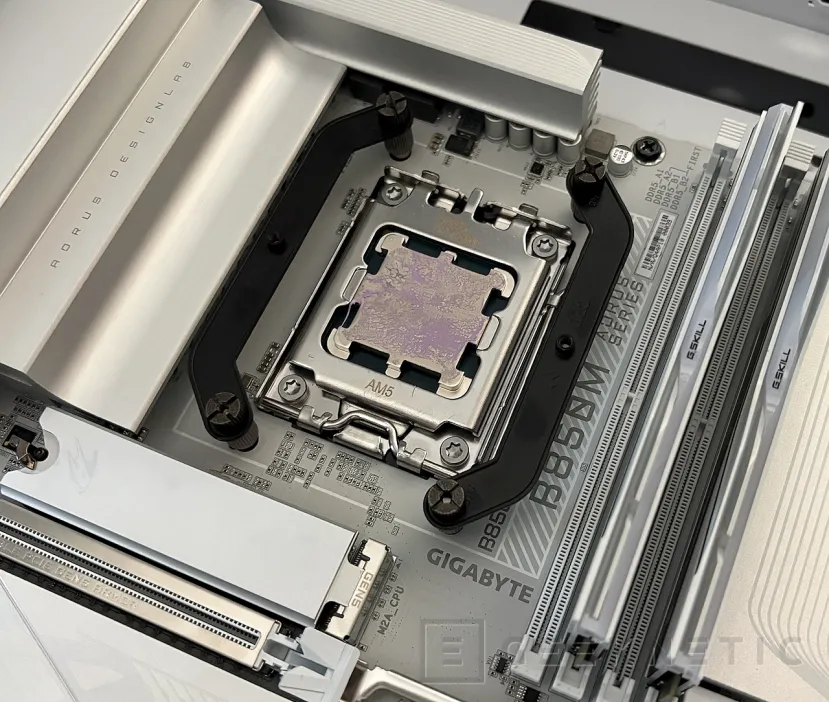

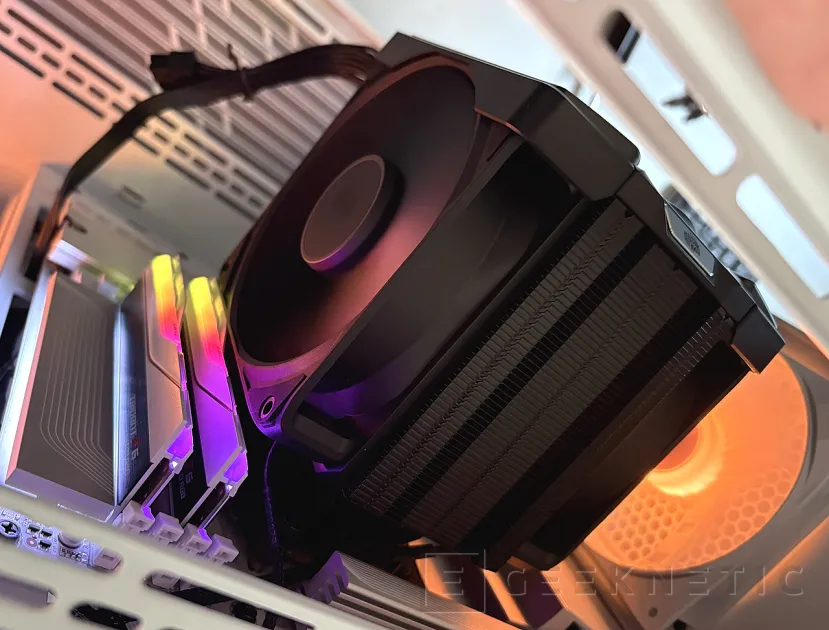

Para AMD se aprovecha la base de retención que ya incluyen las placas AM5 y AM4 de serie, mientras que para Intel se monta un backplate propio que cubre desde LGA 1851 hasta sockets bastante más antiguos como el 1156, lo que da una vida útil muy larga a este disipador, incluso compatible con modelos futuros de socket, y también una buena opción para mejorar las prestaciones de refrigeración de procesadores no tan recientes.

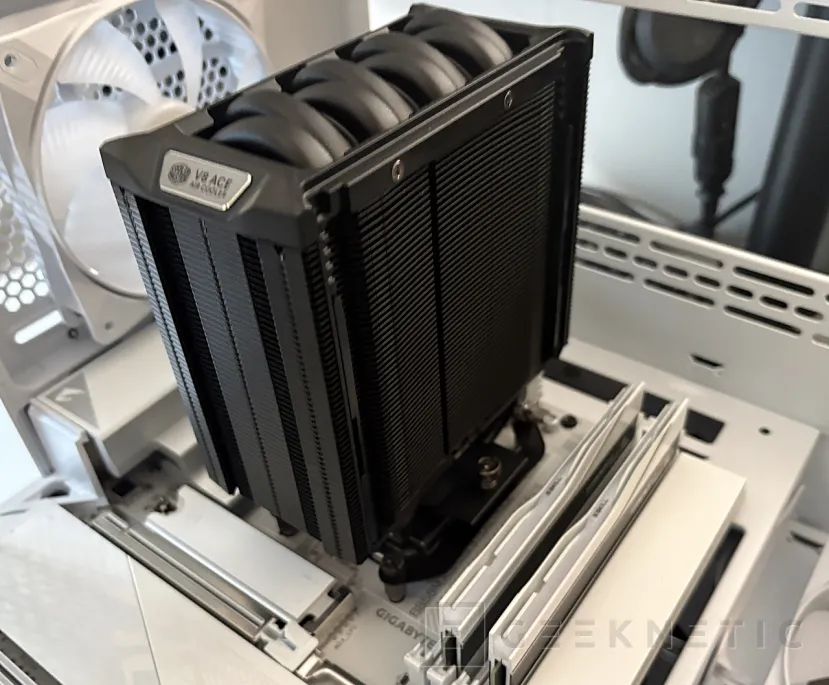

El proceso de instalación no debería llevar más de unos minutos ni siquiera a quien monte un disipador de este tipo por primera vez, con tornillos de sujeción a ambos lados del bloque y pasta térmica incluida de fábrica. Los ventiladores vienen acabados para el resultado tipo “cubierta de motor” que lo caracteriza y se colocan mediante raíles; el frontal permite un ajuste de altura en varias posiciones para adaptarse a módulos de memoria grandes o a placas base de tamaño muy compacto donde los módulos están muy cerca del socket.

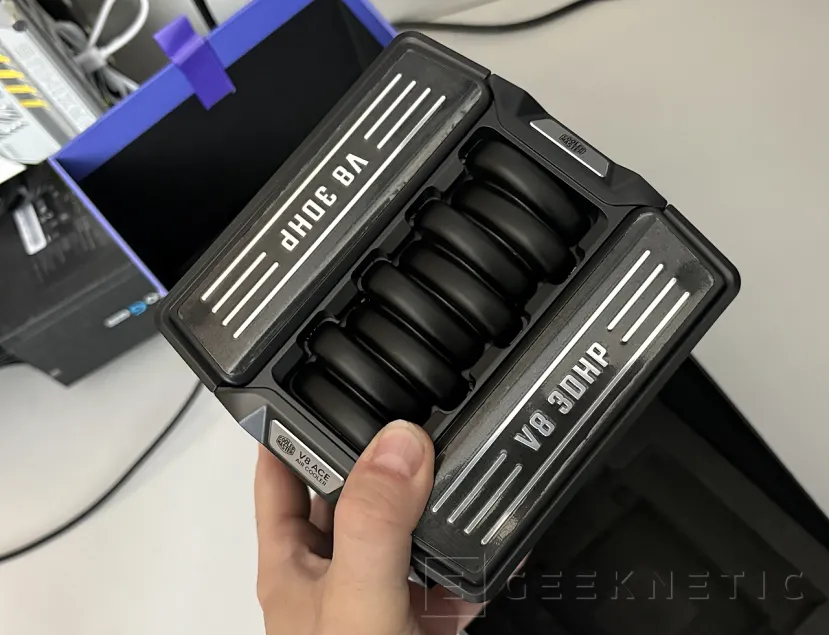

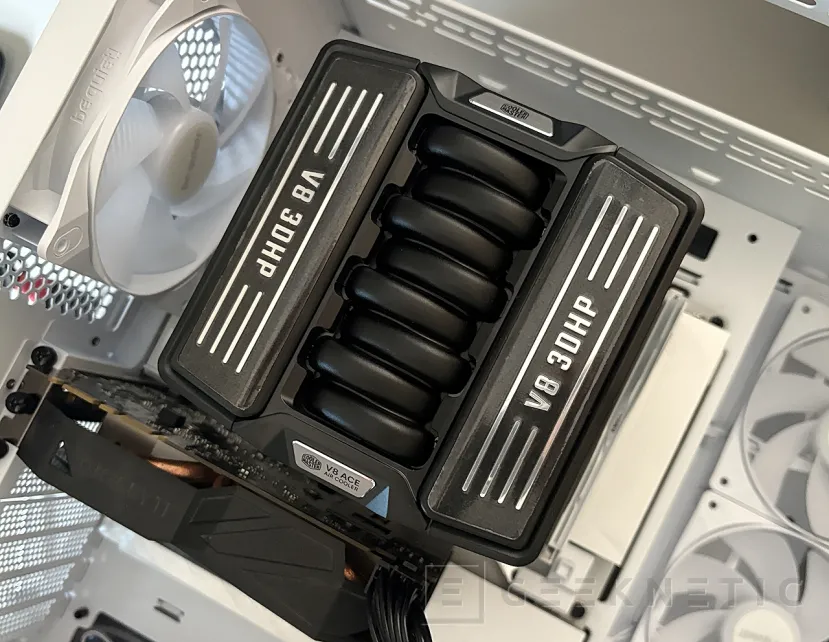

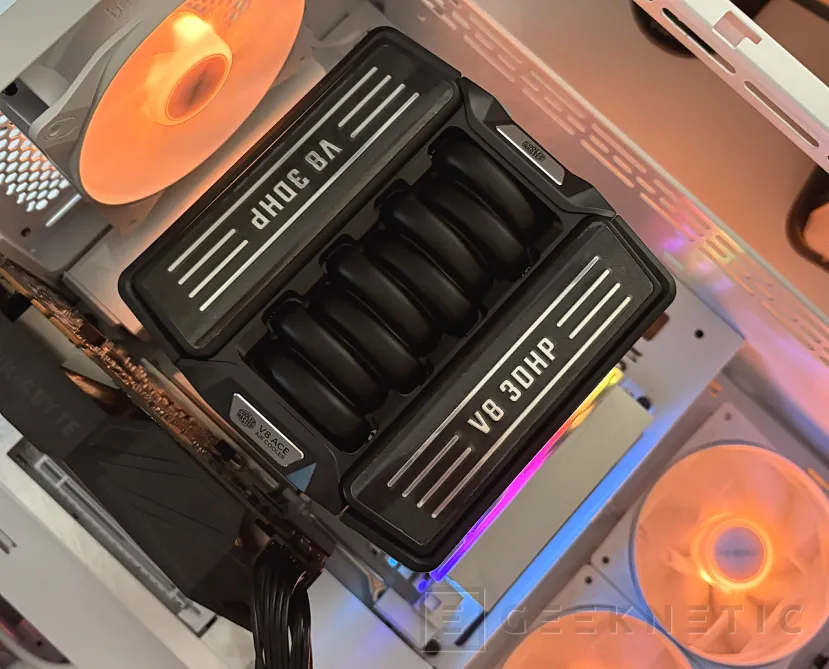

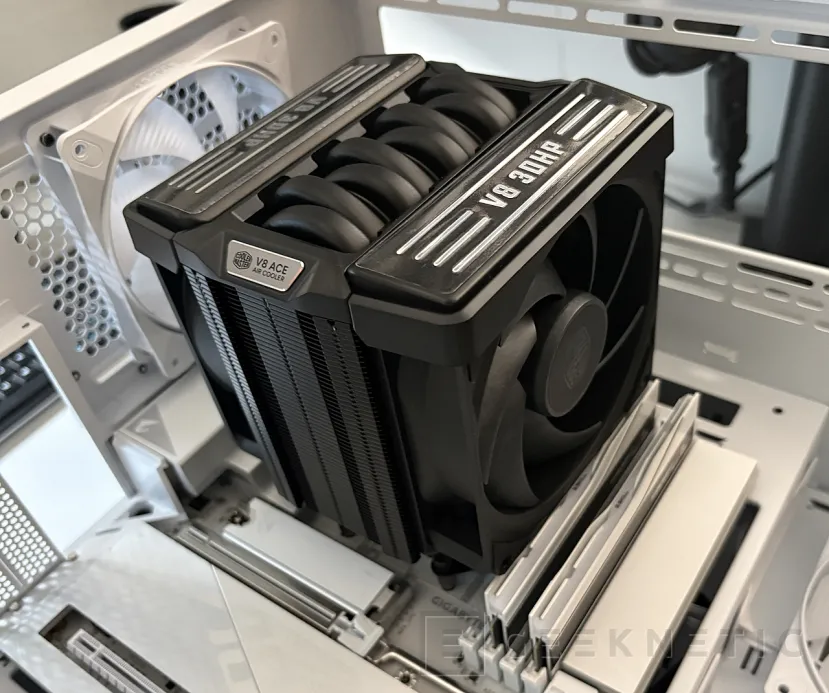

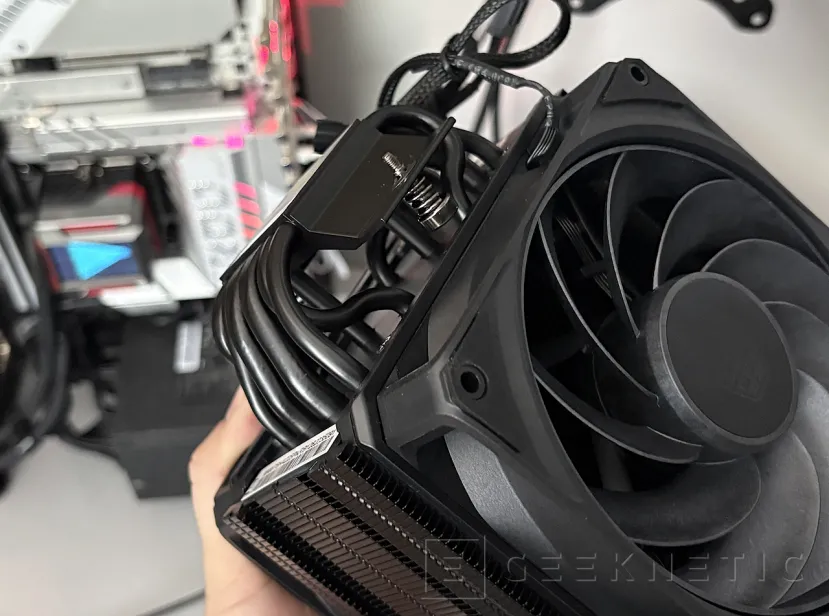

Una cubierta superior es la que, fundamentalmente, le da el aspecto de cubierta de motor moderno; viene ya montada de serie y cubre las terminaciones de las heatpipes. Las formas de tubería curva que vemos en un adorno estético, no son funcionales y no corresponden a las heatpipes del disipador.

Ruido, temperatura y resultados

Con el V4 Alpha ya comprobamos que la tecnología 3DHP no solo cumple en el papel, sino que se traduce en un comportamiento térmico muy sólido incluso con procesadores de consumo elevado. En el Cooler Master V8 ACE 3DHP el planteamiento es similar: demostrar que se puede tener el rendimiento de disipadores más grandes y complejos gracias al uso de sus nuevas heatpipes y sus ventiladores de alta presión estática.

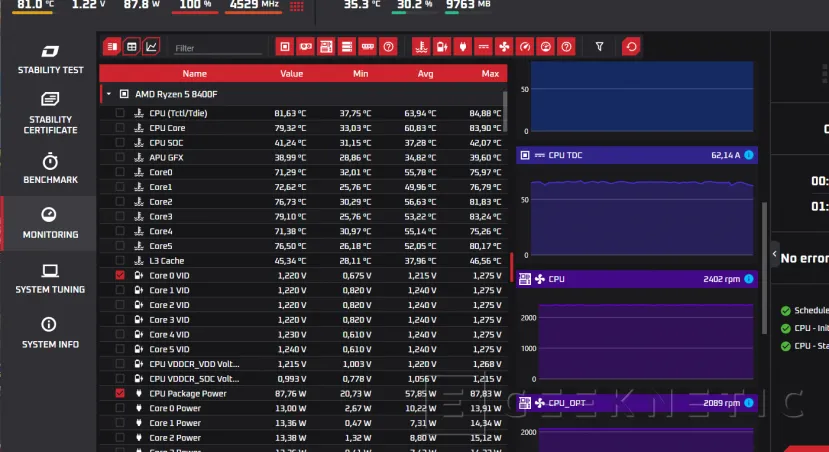

Con un procesador de gama alta funcionando en su perfil turbo, superando los 200 W de consumo real, el Cooler Master V8 ACE 3DHP mantiene las temperaturas bajo control sin necesidad de que los ventiladores suban a una cifra elevada de revoluciones, algo que ya nos había sorprendido en el V4 Alpha y que en este se traduce en un comportamiento aún más sólido. El ventilador frontal, el más agresivo de los dos, apenas necesita acercarse a sus 2500 rpm máximas salvo en escenarios de carga sostenida muy exigente, y el conjunto se mantiene siempre sobre las cifras que promete Cooler Master, rondando los 40 dBA, que es una cifra muy buena en carga.

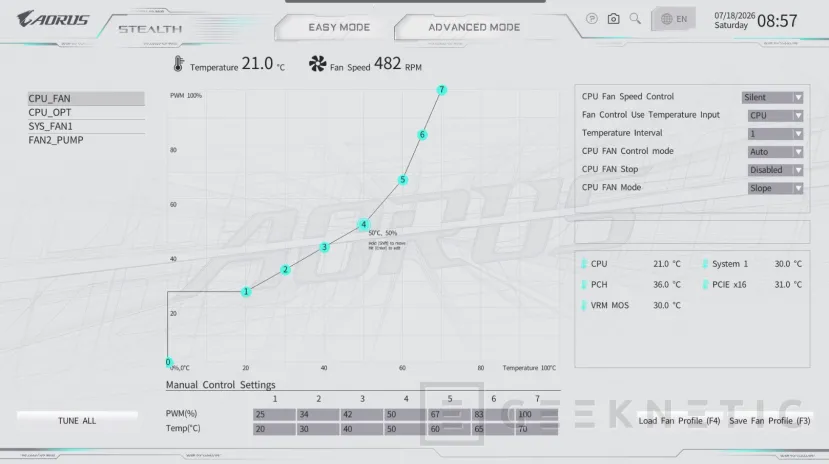

En cargas moderadas o ligeras sus ventiladores se sitúan entre los 500-600 rpm, que es una cifra fantástica para que los ventiladores pasen completamente desapercibidos. A este nivel no podemos notar el ruido dentro del PC y nos permite esa dualidad que esperamos: buena refrigeración con algo de ruido más que soportable cuando exprimimos el hardware y silencio absoluto cuando la tarea es más ligera.

Máquina de pruebas:

• Placa base: ASUS ProArt X870E-CREATOR WIFI Review
• Procesador: AMD Ryzen 7 9700X (65W)
• Memoria:  G.Skill Ripjaws M5 Neo RGB DDR5-6000 CL28
• Fuente: be quiet! Dark Power 14 1200W
• Disco duro: XPG MARS 980 BLADE 2TB

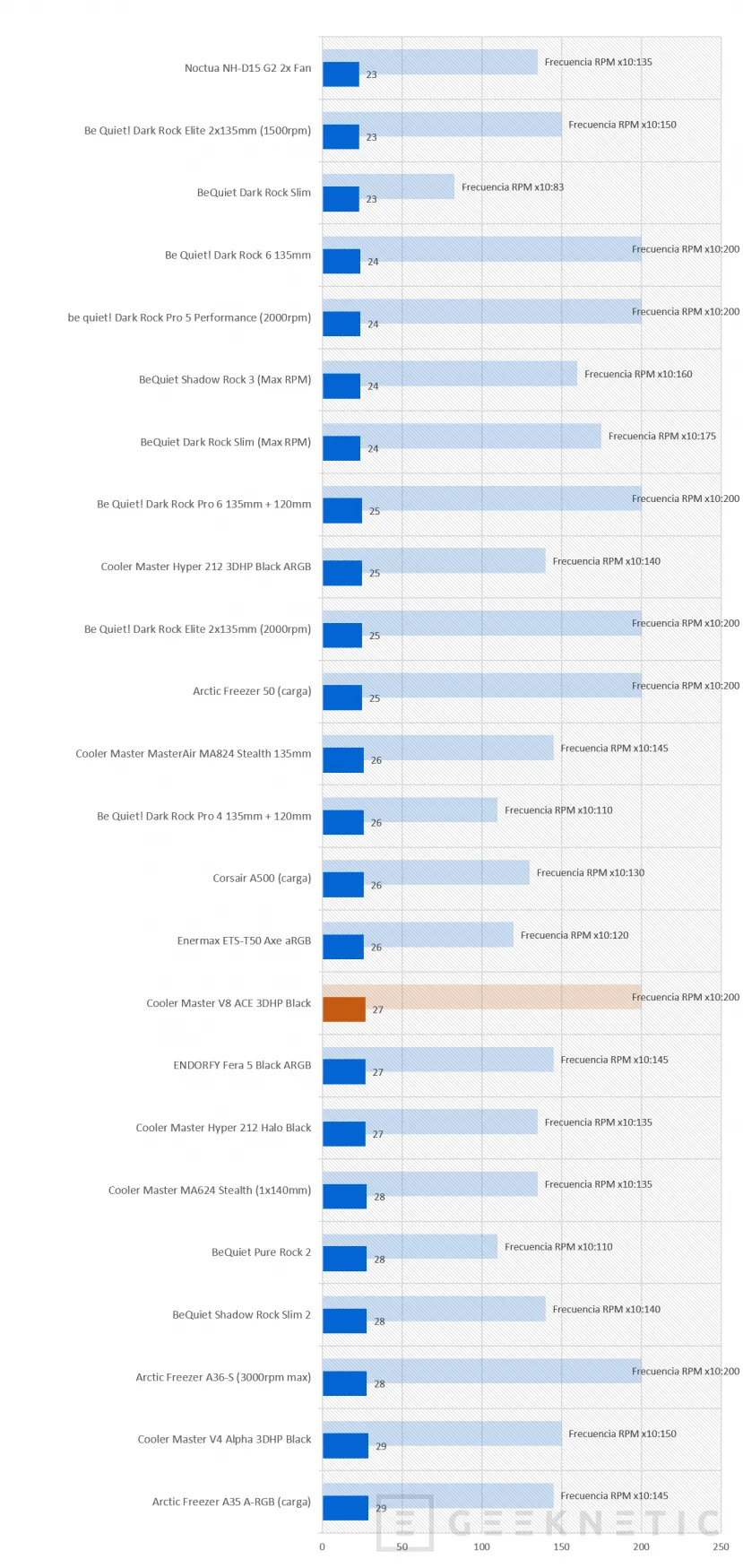

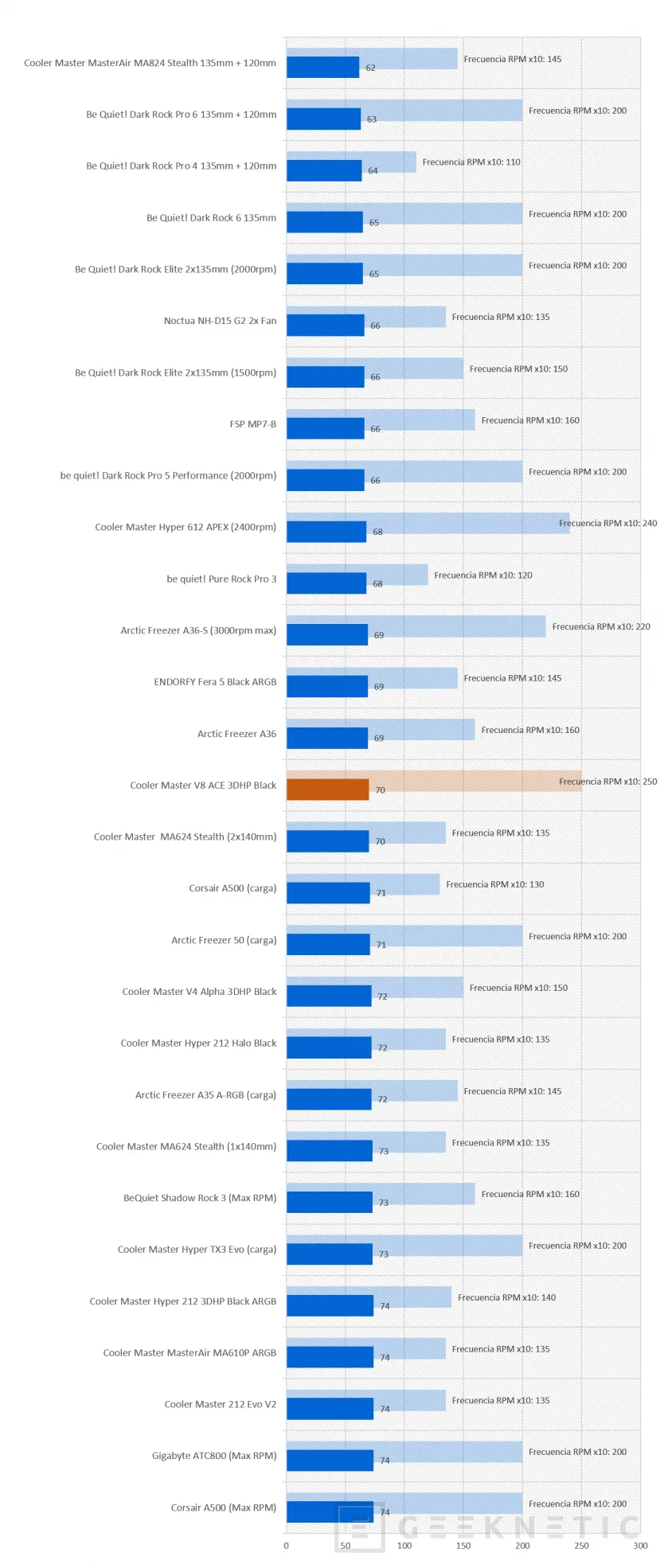

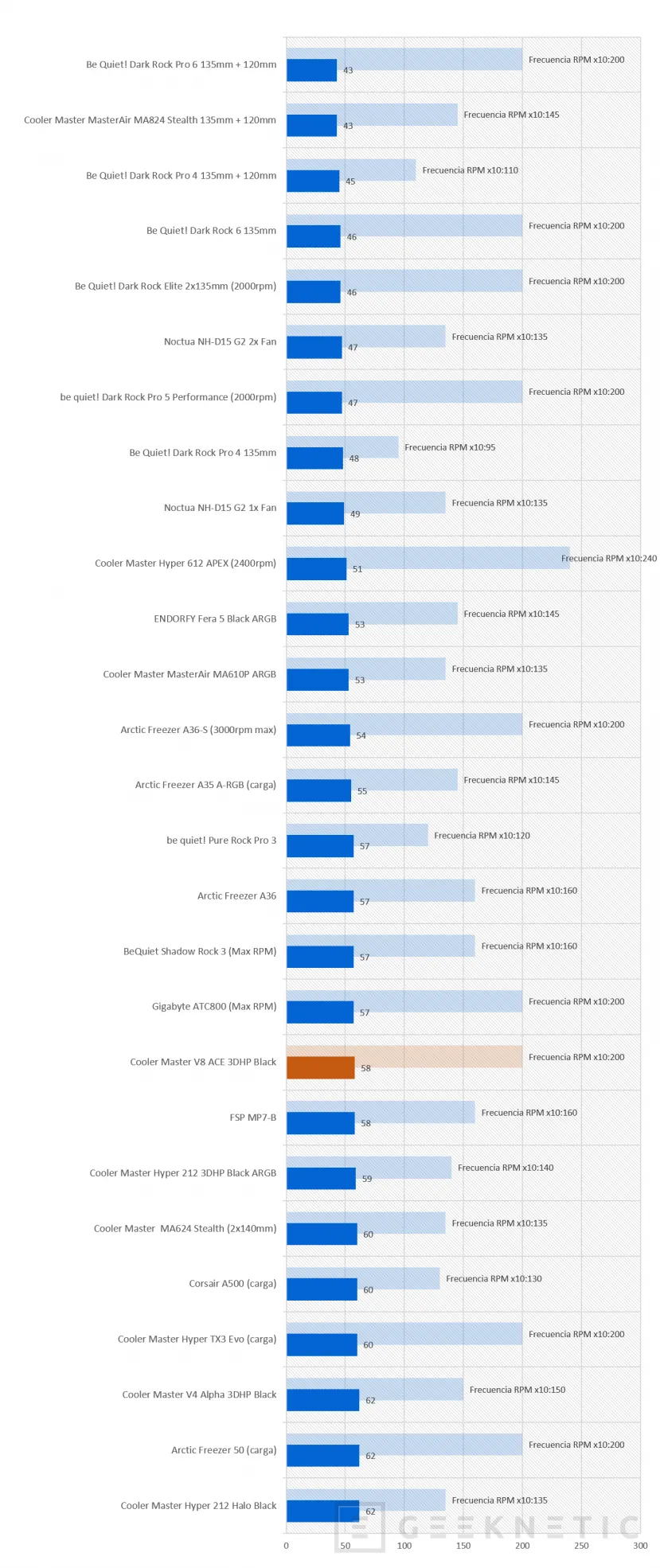

Ruido (dBA)



Temperatura del disipador



Temperatura del Procesador





Análisis y conclusión

El Cooler Master V8 ACE 3DHP es la confirmación de que la tecnología 3DHP que conocimos con el V4 Alpha no era solo un recurso para simplificar disipadores compactos, sino una base sobre la que la marca puede construir modelos de gama alta sin recurrir al tamaño de un doble torre tradicional. Aquí Cooler Master suma heatpipes 3DHP a un núcleo más amplio de heatpipes convencionales y logra un comportamiento térmico que se acerca al de disipadores bastante más voluminosos, lo que es una gran noticia si quieres refrigeración de altos vuelos en formatos muy compactos.

En términos de rendimiento, el Cooler Master V8 ACE 3DHP demuestra que puede manejar cargas por encima de los 200 W manteniendo el ruido bajo control, gracias en buena parte a sus dos ventiladores de 120 mm con perfiles diferenciados, que evitan turbulencias a la vez que maximizan el flujo y la velocidad de paso del aire dentro de la densa capa de láminas de aluminio que componen su disipador.

El acabado sigue la línea estética que ya nos gustó en el V4 Alpha, sin ARGB y con un aire de motor de combustión moderno que queda muy bien en “builds” donde queramos un carácter más agresivo pero a la vez compacto y perfectamente terminado.

Con seis años de garantía y un tamaño que sigue siendo el de una sola torre, el Cooler Master V8 ACE 3DHP se perfila como una alternativa muy interesante para quien busca rendimiento de gama alta sin sacrificar compatibilidad con memorias ni espacio dentro de la caja. Otro paso más de Cooler Master en su apuesta por la tecnología 3DHP, y todo apunta a que los V6 y V10, que aún están por salir, seguirán este camino, seguramente con su epítome en el V10 de doble cuerpo, donde seguramente Cooler Master tenga algo que decir a los grandes de su segmento.
