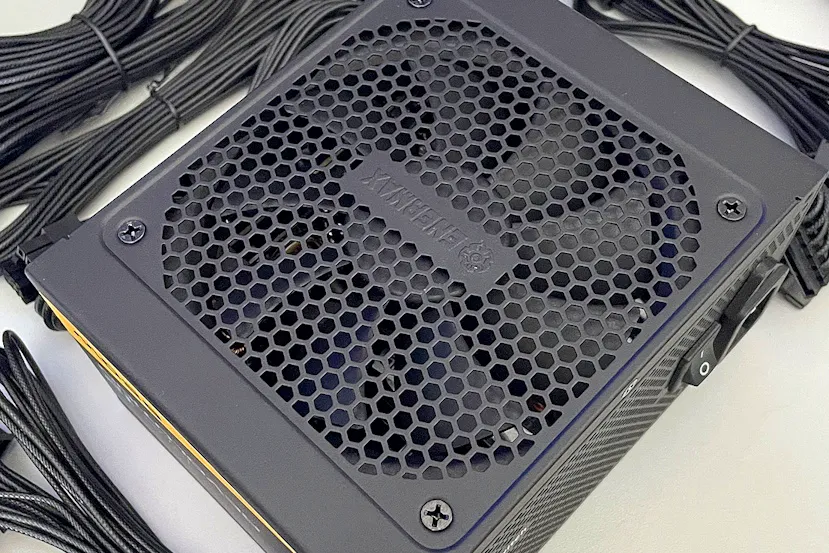

Enermax REVOLUTION D.F. 12 850W Review

Introducción a las características de la Enermax REVOLUTION D.F. 12 850W

Aunque personalmente no he acabado mucho de entender el problema con el conector 12VHPWR de 16 contactos, lo cierto es que aquí estamos con renovación de conectores para evitar esos problemas de conexión que parecen haber sufrido muchos usuarios en sus tarjetas gráficas RTX 40. Sea como fuere toda mejora es bien recibida más aun cuando los fabricantes como Enermax aprovechan la oportunidad para renovar su gama media con un producto llamativo, tanto como puede ser una fuente de gama media.

Con la nueva generación de fuentes Revolution D.F., esta es la edición 12, vemos cambios interesantes en varios elementos de la fuente. En la nueva Enermax REVOLUTION D.F. 12 850W, de la que hoy dedicamos review, algunas quedan como estaban, como la certificación 80 Plus Gold, que las coloca claramente en una gama media, pero otras sí que son muy diferenciadoras. Hablo, por ejemplo, del largo de fuente que alcanza tan solo 122mm, una SFX-L son 125mm de largo, es la fuente ATX más compacta que ha pasado por mis manos y es capaz de suministrar 850W de potencia en un solo rail de 12V. Una autentica maravilla que nos dejara más espacio para gestión o que puede integrarse en sistemas más compactos.

Esta fuente también renueva prestaciones a ATX 3.1, que es básicamente el nuevo conector de alta potencia, desarrolla una capacidad de excursiones de potencia un 16% por encima de lo marcado por el estándar de Intel y además Enermax estrena nuevo cableado más flexible y también más estético con aislamiento individual de todo el cableado. Una maravilla de renovación a la que estamos deseando meter mano. Además, esta generación mantiene precios muy adecuados, con 150 euros para este potente modelo de 850W.

Características técnicas de la Enermax REVOLUTION D.F. 12 850W

• Control de energía
  • Potencia total: 850 W
  • Voltaje de entrada AC: 100 - 240 V
  • Frecuencia de entrada AC: 47 - 63 Hz
  • Corriente de entrada: 10 A
  • Potencia combinada (3,3 V): 66 W
  • Potencia combinada (+12 V): 850 W
  • Potencia combinada (+5 V): 100 W
  • Potencia combinada (-12V): 3,6 W
  • Potencia combinada (+5 VSB): 15 W
  • Corriente máxima de salida (+3.3V): 20 A
  • Corriente máxima de salida (+12V): 70.8 A
  • Corriente máxima de salida (+5V): 20 A
  • Corriente máxima de salida (-12V): 0,4 A
  • Corriente máxima de salida (+5Vsb): 3 A
  • Eficiencia: 92%
  • Funciones de protección de poder: OPP, OVP, UVP, OCP, OTP, SCP. Sobretensión, Sobrevoltaje, Sobrecarga, Sobrecalentamiento, Cortocircuito, Bajo voltaje
  • Cumplimientos medioambientales: Energy Star, RoHS, WEEE, ErP Lot 6, REACH.

• Puertos e Interfaces
  • Alimentador de energía para tarjeta madre: 20+4 pin ATX
  • Número de conectores de energía SATA: 8
  • Conectores de poder (4 pin) periferales (Molex): 4
  • Conectores de poder PCI Express (6 + 2 pin): 3
  • Conector PCIe Gen5.1 16 pines 12V-2x6
  • CPU conector de alimentación (4 +4 pines): Si
  • Tipo de cableado: Modular con enfundado invididual

• Desempeño
  • Certificación 80 PLUS: 80 PLUS Gold
  • Utilizar con: PC
  • Nivel de ruido: 29 dB
  • Tecnología de rodamientos: Rodamiento de bola doble
  • Tiempo medio entre fallos: 100000 h

• Diseño
  • Color del producto: Negro
  • Tipo de enfriamiento: Activo
  • Diámetro de ventilador: 115 mm

• Peso y dimensiones
  • Ancho: 150 mm
  • Largo: 122 mm
  • Altura: 86 mm

Especificaciones técnicas de la Enermax REVOLUTION D.F. 12 850W

La nueva Enermax REVOLUTION D.F. 12 850W es una fuente de alimentación con diseño DC-DC y un único rail de 12V capaz de suministrar hasta 850W de potencia. Este único rail se desprenden los dos railes secundarios, de 5 y 3.3 voltios, que permiten un consumo combinado máximo de 100W entre los dos con una potencia máxima por rail de 20A. De este modo se consigue un diseño muy estable y eficiente que es, en buena medida, la característica que permite a esta fuente niveles de eficiencia muy elevados.

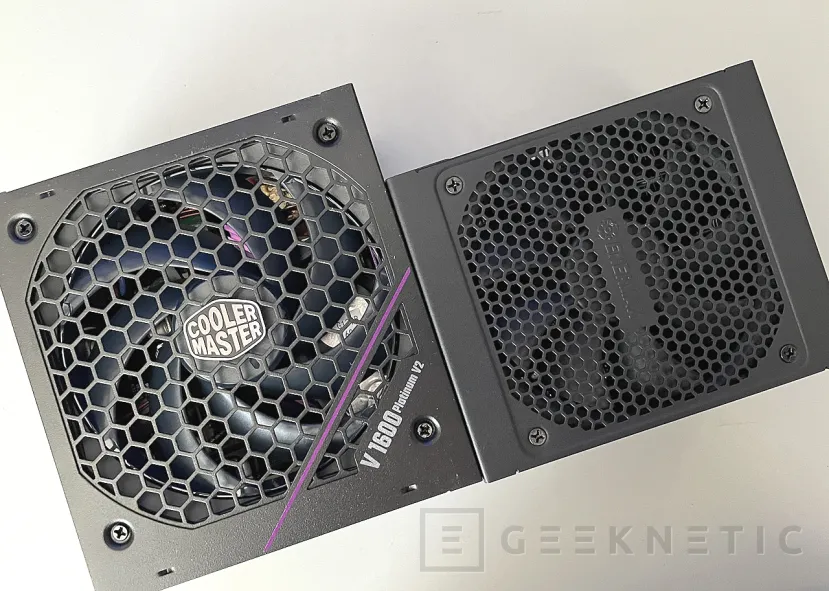

Enermax ha conseguido niveles de reducción de componentes como no habíamos visto nunca, con un largo de tan solo 122mm, el estándar de largo del ATX es de 150mm, mediante una estructura de doble PCB con elementos en ambos lados y con componentes de gran calidad entre los que encontramos capacitadores solidos japoneses marcados para 105C, que se incorporan en un sistema “half bridge” LLC con un sincronizador síncrono (SR) que es una de las claves por lo que estas fuentes logran niveles de eficiencia elevados.

El rail de 12 voltios principal y único logra una potencia máxima de hasta 70.8 amperios. De este rail el resto de la fuente extra el resto de los raíles de potencia secundarios. Los raíles de 3.3 y 5 soportan un amperaje máximo individual de 20A. El rail +5VsB tiene una potencia máxima de 3 amperios, algo menos de 15 vatios en total.

Esta fuente posee una certificación 80 Plus Gold, lo que implica que, con un voltaje de entrada de 230V como el nuestro, alcanza una eficiencia mínima del 89% en su capacidad máxima de carga, llegando al 92% en condiciones de carga más típicas, alrededor del 50%. Cuando está en reposo y consume menos del 10%, su eficiencia cae al 90% mínimo. Estas cifras son excepcionales y definen el estándar actual para fuentes de alimentación, mostrando un rendimiento que cumple nuestras expectativas en este modelo.

En cuanto a las certificaciones de seguridad, cuenta con casi todas las esperadas, como OTP (sobre temperatura), OCP (sobre corriente), OPP (sobre potencia), SCP (protección contra cortocircuitos), OVP (sobrevoltaje) y UVP (sub-tensión), lo que garantiza la protección de nuestros componentes. Aunque falta el SIP, reservado para fuentes muy avanzadas, estas certificaciones nos brindan la confianza de que nuestra fuente está bien diseñada y protegida.

Además, ha sido validada por las agencias de control industrial más rigurosas del mundo, incluyendo la etiqueta CE, necesaria para la venta en el territorio europeo. También cuenta con otras certificaciones importantes como TÜV, FCC y CCC. Este modelo también cumple con el estándar ATX 3.0 de Intel, lo que le permite soportar los estados de reposo más profundos de los procesadores modernos de Intel y AMD. En resumen, esta fuente ofrece un rendimiento excepcional y una protección integral, respaldada por certificaciones y estándares reconocidos a nivel mundial.

ATX 3.1 con 12V-2x6

Los cambios entre el ATX 3.0 y el ATX 3.1 no son reseñables, si has comprado tu fuente recientemente y piensas que ahora te han cambiado el estándar y tienes una piedra inservible en tu PC ya te puedo yo asegurar desde aquí que nada más lejos de la realidad. Lo único que ha cambiado entre el ATX 3.0 y el ATX 3.1 es el conector de alta potencia, de hasta 600W, destinado básicamente a tarjetas gráficas. Además, es el cambio ligero y ahora lo vamos a explicar.

Pico en porcentaje para fuentes con conector 12VHPWR con menos de 450W de potencia o más potencia sin conector 12HVPWR.	Fuentes con más de 450W de potencia y conector 12VHVPWR.	Tiempo del pico	Desviación máxima
150%	200%	100 ms	5%
145%	180%	1 ms	8%
135%	160%	10 ms	12.5%
110%	120%	100 ms	25%
100%	100%	Infinite	--

El estándar ATX 3.0, ahora denominado ATX 3.1, ha sido objeto de numerosas conversaciones, y todos los fabricantes de fuentes han trabajado para actualizar sus productos a este nuevo estándar. Este estándar realmente introduce mejoras significativas en la calidad necesaria para que una fuente de alimentación pueda hacer frente a repentinamente altos consumos de energía, especialmente en lo que respecta a los cambios bruscos de demanda de potencia de muchos componentes modernos.

Componentes como tarjetas gráficas y procesadores pueden pasar de estados de bajo consumo a altos consumos en fracciones de segundo. El estándar ATX 3.0 ha sido diseñado específicamente para manejar ráfagas de potencia de hasta el doble de la capacidad, más del 230% en este modelo, de la fuente en períodos de menos de 100 ms, lo que proporciona una mayor estabilidad para satisfacer las demandas de estos componentes.

Es importante tener en cuenta que esto no significa que una fuente con ATX 3.0 o ATX 3.1 tenga más potencia que la indicada por el fabricante, ni más potencia que una fuente antigua con ATX 2.5. La potencia es constante: los 1000W son fijos, y debemos ajustar la potencia máxima según las necesidades de nuestro ordenador. La diferencia principal radica en que la ATX 3.0 puede soportar hasta un 50% más de carga puntual que una fuente antigua. Sin embargo, como indica la palabra "puntual", esta capacidad no puede mantenerse de forma continua.

Esta fuente ATX 3.1 con PCI Express 5.1 también incluye un nuevo cable del que hablaremos más adelante. No introduce cambios funcionales, solo ajustes físicos destinados a mejorar la experiencia del usuario, a la hora de usarlo y conectarlo, que se detectó que no era tan accesible como se esperaba en las pruebas de este nuevo estándar.

Cableado modular con aislamiento individual y cable 12V-2x6

Esta fuente es una de las primeras en adoptar este tipo de cable innovador. Este nuevo cable representa una evolución del 12VHPWR utilizado por las tarjetas gráficas NVIDIA de las series RTX 30 y RTX 40. Se trata de un conector inteligente que puede proporcionar retroalimentación a la fuente de alimentación sobre el estado energético y las necesidades del componente conectado.

Este cable es capaz de manejar cargas de hasta 600W en un solo cable, con 12 conectores de potencia y cuatro conectores de control, lo que suma un total de 16 pines en un conector compacto. Sin embargo, se han observado algunos problemas de seguridad asociados con este conector que ahora se solucionan con un nuevo conector que tiene también un nombre bastante más amigable.

Los promotores de este conector, sobre el que insisto yo nunca he experimentado ningún problema, han optado por simplificar y mejorar la configuración mecánica, así como facilitar el nombre del conector. El nuevo conector, conocido como 12V-2x6, es esencialmente el mismo que su predecesor, con la misma capacidad máxima de hasta 600W por cable (depende de la configuración de la fuente fundamentalmente), pero con pequeños ajustes físicos.

Los pines de control, esos cuatro pines pequeños, ahora son ligeramente más cortos, con una diferencia de 0.1 mm, mientras que los conectores principales, los 12 conductores, son ligeramente más largos, con una diferencia de 0.15mm. Estos ajustes mínimos parecen simplificar de manera significativa la conexión del conector y mejorar su fiabilidad.

La nueva Enermax REVOLUTION D.F. 12 850W es completamente modular. Dispone de un total de 11 conectores donde encontramos hasta cinco conectores híbridos para PCIe 6+2 tradicionales que también pueden ser usados como conectores EPS de 12v para alimentación extra para CPU. De estos últimos cuenta con dos cables, así que es una buena fuente para cualquier procesador y placa base moderna con dos de estos conectores de potencia auxiliar para la CPU.

Los cables se cuentan por el ATX tradicional, los dos conectores EPS ya mencionados, con hasta 70mm de largo el cable lo que los hace muy cómodos, tres cables con conector individual para PCIe 6+2, 8 conectores SATA en dos cables con cuatro conectores y cuatro conectores molex también en un único cable con los cuatro conectores.

Adicionalmente tenemos el cable 12V-2x6 de 12+4 pines con un largo total de 60cm. Admite una carga de hasta 600W, aunque aún no hay graficas que consuman ese nivel de potencia. Todos los cables tienen un enfundado individual, en material plástico, lo que les confiere mucha flexibilidad y una estética cuidada.

Enermax añade también accesorios para agrupar los cables en conectores críticos y que la estética este aún más cuidada con acabados muy ordenados La verdad es que el cableado es magnífico, muy a la moda de los montajes más cuidados y elegantes. Son cables que podemos mostrar en el ordenador con mucho orgullo. Todos los conectores están chapados en oro para mejorar la conductividad.

Ventilación con doble rodamiento de bola con parada completa

Los cambios también incluyen al ventilador, que por razones obvias en este modelo tiene que ser algo más compacto de lo normal, aunque ciertamente Enermax ha conseguido, en un largo de tan solo 122mm, personalizar un ventilador de 115mm que además está dentro de sus mejores estándares en cuanto a calidad y de fabricación y prestaciones. Se trata de un ventilador con rodamiento de doble bola, que aseguran una durabilidad superior, y que cuenta también con un motor de seis polos que también es una garantía de más horas de vida útil.

Este ventilador de 115mm, diseñado para este modelo, dispone de parada completa con consumo de hasta el 50% de la fuente, que es una cifra bastante generosa teniendo en cuenta que las fuentes de gama más alta suelen encender el ventilador en un 40% de consumo. Esta llega hasta el 50% y a partir de ahí la rotación se controla por PWM para conseguir siempre un funcionamiento silencioso y sin picos de frecuencia. Su ruido máximo, a plena carga, ronda los 30dBA según el fabricante y es sin duda una cifra excelente.

Otra característica destacada de esta marca, que también se incluye en este modelo de fuente, es el DFR (Dust Free Rotation - rotación libre de polvo), que fue introducido en 2018 con la Enermax MaxTytan. En este modelo, el ventilador se activa en sentido contrario cada vez que se enciende la fuente, durante unos 10 segundos, eliminando las partículas de polvo adheridas al ventilador o dentro de la fuente.

Adicionalmente Enermax sitúa el botón manual clásico, con el que se inició esta tecnología, para que manualmente, y en cualquier momento, podamos iniciar de forma puntual el funcionamiento en modo DFR. Esto aumenta la durabilidad tanto del ventilador como de la fuente en general, contribuyendo a la larga vida útil de casi 100.000 horas y a la garantía de 5 años que distingue a estas fuentes.

Rendimiento

Aun con esta reducción importante de tamaño esta fuente consigue superar nuestras expectativas en cuanto a eficiencia se refiere. Es también un modelo muy silencioso que desarrolla todo su potencial sin ser, en ningún momento, una molestia. Si bien hay fuentes ahora con la misma potencia en formatos aún más pequeños, sorprende ver una fuente ATX con este potencial dentro de estas dimensiones.

Carga al 25%

Carga al 50%

Carga al 75%

Carga al 100%

Pruebas de resistencia (no todas las fuentes cuentan con más de uno o dos raíles, de ahí los 0)

Pruebas de picos de carga ATX 3.0

160%	Voltaje	Desviación
FSP Hydro G Pro 1000W ATX 3.0	11,6	2,37%
be quiet! Dark Power 13 1000W	11,7	2,34%
Seasonic Vertex GX-1000	11,7	2,36%
be quiet! Pure Power 12 M 1000W	11,5	2,40%
FSP Hydro TPM Pro 1200w ATX3 Platinum	11,8	2,33%
Be quiet! Dark Power Pro 13 1300W	11,8	2,33%
FSP Hydro Ti PRO ATX3 1000W	11,8	2,35%
Seasonic Prime PX-1600 ATX3 1600W	11,9	2,31%
MSI MPG A1000G PCIE5	11.5	2.39%
Seasonic Focus GX-850 ATX3	11,6	2,35%
Enermax REVOLUTION D.F. 2 1050W	11,7	2,37%
Enermax REVOLUTION D.F. X 1050W	11,7	2,38%
Cooler Master V 1600 Platinum V2	11,9	2.40%
200%	Voltaje	Desviación
FSP Hydro G Pro 1000W ATX 3.0	11,33	4,67%
be quiet! Dark Power 13 1000W	11,41	4,52%
Seasonic Vertex GX-1000	11,35	4,64%
be quiet! Pure Power 12 M 1000W	11,31	4,71%
FSP Hydro TPM Pro 1200w ATX3 Platinum	11,51	4,50%
Be quiet! Dark Power Pro 13 1300W	11,53	4,48%
FSP Hydro Ti PRO ATX3 1000W	11,32	4,67%
Seasonic Prime PX-1600 ATX3 1600W	11,57	4,41%
MSI MPG A1000G PCIE5	11,30	4,69%
Seasonic Focus GX-850 ATX3	11,32	4,62%
Enermax REVOLUTION D.F. 2 1050W	11,33	4,65%
Enermax REVOLUTION D.F. X 1050W	11,33	4,65%
Cooler Master V 1600 Platinum V2	11.58	4.43%

Análisis y conclusión

Esta nueva generación de fuentes de gama media de Enermax no solo introducen las últimas novedades en conectores, sino que ofrecen otras mejoras muy interesantes. Por un lado, se renueva el cableado, con enfundado individual y separadores como accesorio, y también se reduce las dimensiones de la fuente a poco más de 120mm de largo que es sin duda una reducción de tamaño importante.

Aun así, Enermax incluye un ventilador personalizado de 115mm don doble rodamiento de bola y el sistema DFR que permite eliminar el polvo de la fuente de alimentación mediante el giro inverso del propio ventilador. Se recuperan funcionalidades clásicas, como el botón DFR manual, pero a la vez se ofrece una eficiencia muy elevada, parada de ventilador completa por debajo del 50% de carga de la fuente y la conectividad más moderna que existe con la introducción de un conector 12V-2x6 de hasta 600W de potencia. Una gran fuente de alimentación en un formato realmente compacto.
