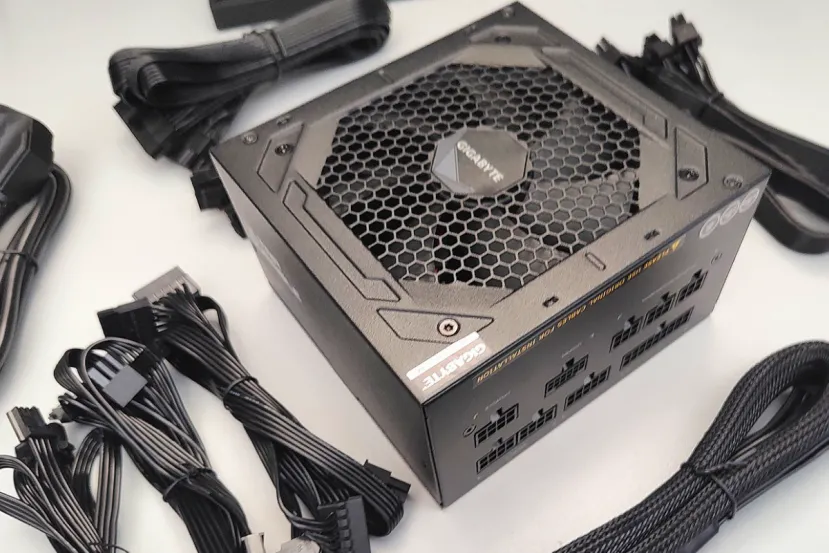

Gigabyte UD850GM PG5 850W Gold Review

Principales prestaciones de la Gigabyte UD850GM PG5 850W Gold

A diferencia de los últimos modelos que hemos probado, ya todos con certificación ATX 3.1 y PCI Express 5.1, lo cierto es que actualmente, si buscamos los estándares más cuidadosos con gráficas y CPUs modernas, las soluciones con mejor precio son las que ofrecen certificación ATX 3.0 con algún sello de eficiencia medio como el 80 Plus Gold.

Precisamente en este perfil es donde se enmarca este modelo UD850GM PG5 850W Gold de Gigabyte. Una fuente que combina todo lo que esperamos de una fuente de calidad y que podemos encontrar actualmente por unos 100 euros, con 850W de potencia y con opciones tanto en negro como en blanco.

Es una fuente compacta, 20 mm por debajo del estándar ATX, con un diseño completamente modular y pensado para ordenadores modernos con doble conexión EPS de 12V para CPU, conectores gráficos clásicos de 8 contactos o también el nuevo conector de 16 contactos PCI Express 5.0 para gráficas RTX 40 o RTX 50 de NVIDIA. Un equipamiento completo al que se añaden otras prestaciones.

Es una fuente con certificación 80 Plus Gold y diseñada con un único raíl de 12V, con diseño DC-DC, lo que permite generar los raíles secundarios desde un único raíl de 12V, que además ofrece una eficiencia de transformación muy elevada.

Su tamaño compacto no impide que se hayan cuidado detalles importantes como la ventilación, con modo híbrido con parada completa en bajo consumo. El cableado modular completamente plano, en todos sus cables, es también un detalle interesante para una estética y gestión cuidadas, aun siendo una fuente de precio ajustado.

Toda una serie de prestaciones y detalles que iremos desgranando durante esta review, y que según avancemos iremos viendo que es una de las fuentes más interesantes que han pasado por nuestro laboratorio en los últimos meses, a pesar de que no sea la más moderna y actualizada.

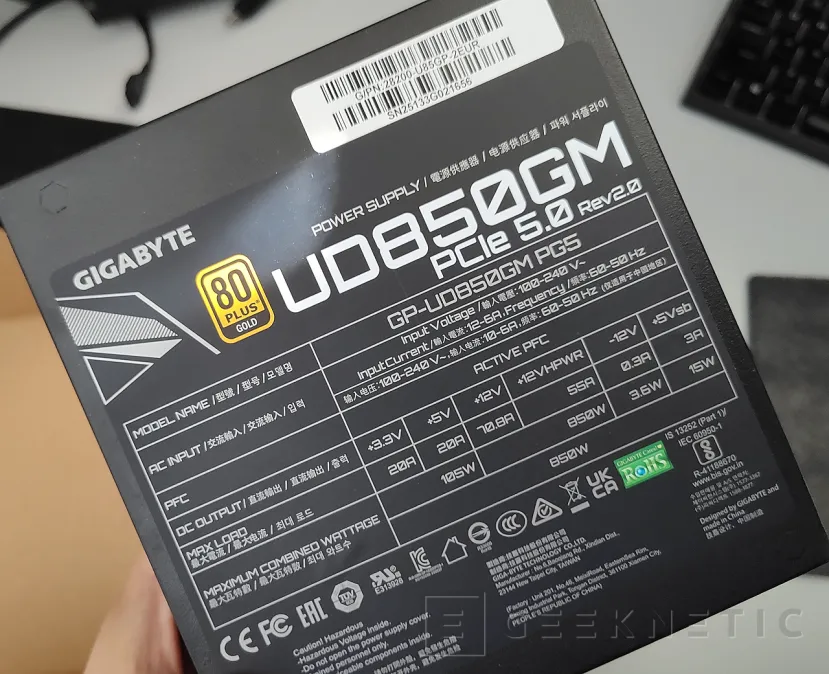

Características técnicas de la Gigabyte UD850GM PG5 850W Gold

• Modelo: GP-UD850GM PG5
• Tipo: Factor de forma Intel ATX 12V v3.0
• PFC: PFC activo (>0.9 típico)
• Voltaje de entrada: 100-240 Vac (rango completo)
• Corriente de entrada: 12-6A
• Frecuencia de entrada: 60-50 Hz
• Capacidad de salida: 850W
• Dimensiones: 150 x 140 x 86 mm
• Tipo de ventilador: Ventilador hidráulico de 120 mm (HYB)
• Certificación 80 PLUS: Gold
• Eficiencia: 90% a carga típica
• MTBF: Más de 100,000 horas
• Protecciones: OVP / OPP / SCP / UVP / OCP / OTP
• Señal Power Good: 100-150 ms
• Tiempo de retención: Más de 16 ms
• Tipo de cable: Plano, completamente negro
• Conectores:
  • ATX/MB 20+4 pines x 1: 610 mm
  • CPU/EPS 4+4 pines x 2: 600 mm + 200 mm
  • PCI-e 16 pines x 1: 700 mm
  • PCI-e 6+2 pines x 4: 600 mm + 150 mm (2 cables)
  • SATA x 8: 600 mm + 150 mm + 150 mm + 150 mm (2 cables)
  • Periférico 4 pines x 3 + Floppy 4 pines x 1: 500 mm + 120 mm + 120 mm + 150 mm

ATX 3.0 y eficiencia 80 Plus Gold

Este modelo de Gigabyte no es el más puntero de la marca, pero nos permite acceder a estándares recientes, donde el siguiente salto es mínimo y está más centrado en el diseño mecánico de un único conector, a 850W con una alta eficiencia, soporte para excursiones de potencia extendidas y los conectores más recientes para las gráficas más modernas.

Este modelo de Gigabyte tiene certificación 80 Plus Gold. 80 Plus Gold nos garantiza una eficiencia mínima del 87% al 90% dependiendo de la carga y del voltaje de entrada. En condiciones de 230V, que es el voltaje habitual en Europa, la eficiencia puede alcanzar el 92% en cargas medias (50%). Aunque no llega a los niveles de Platinum o Titanium (Gigabyte tiene modelos más avanzados con estas certificaciones), Gold se ha convertido en un sinónimo de alta eficiencia y también un punto de inflexión entre fuentes normales y fuentes de calidad.

A nivel interno, la fuente emplea una topología LLC resonante con conversión DC-DC , una arquitectura moderna que optimiza la regulación de voltaje en las diferentes líneas (+12V, +5V y +3,3V), reduce las pérdidas de energía y mejora la estabilidad incluso bajo cargas dinámicas. Esta tipología se ha convertido en un estándar en fuentes de gama media-alta y alta, gracias a su excelente equilibrio entre eficiencia, fiabilidad y respuesta rápida ante cambios de carga. Gigabyte potencia este sistema con elementos de calidad como su condensador japonés Chemi-Con 400V.

Todo esto se ve reforzado por la compatibilidad con el estándar ATX 3.0 , que introduce mejoras significativas frente a versiones anteriores. Entre ellas, la capacidad de manejar picos de consumo mucho más altos sin comprometer la estabilidad. Esto es especialmente crítico en gráficas y procesadores modernos que tienen cambios de consumo profundos en pocos milisegundos. Pueden pasar de estar en reposo consumiendo unos pocos vatios a decenas o cientos en menos de un segundo.

La fuente incluye, como no, el PCIe 5.0 12VHPWR . ATX 3.0 establece que las fuentes puedan soportar picos de hasta el 200% de la carga nominal en periodos muy cortos. La implementación de Gigabyte de este conector en esta fuente permite un consumo máximo de 600W para este cable, el máximo que admite el estándar.

Cableado completamente modular de la Gigabyte UD850GM PG5 850W Gold

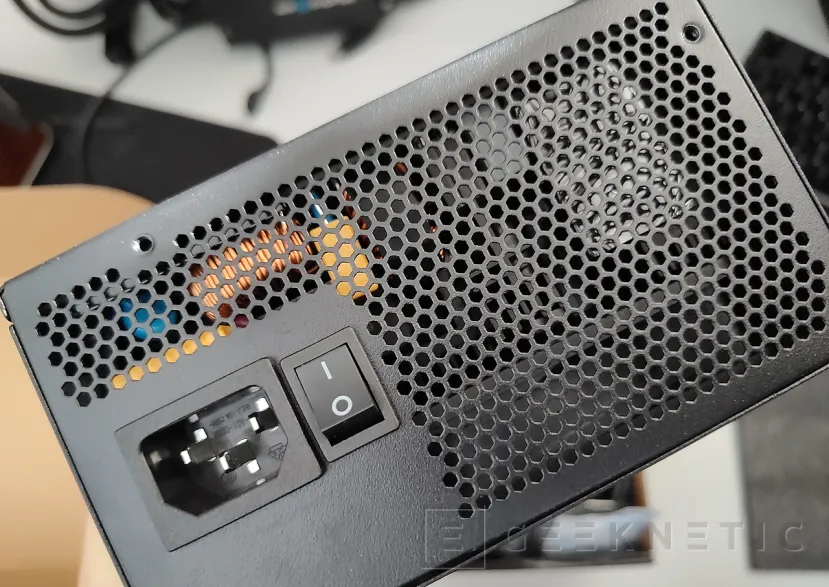

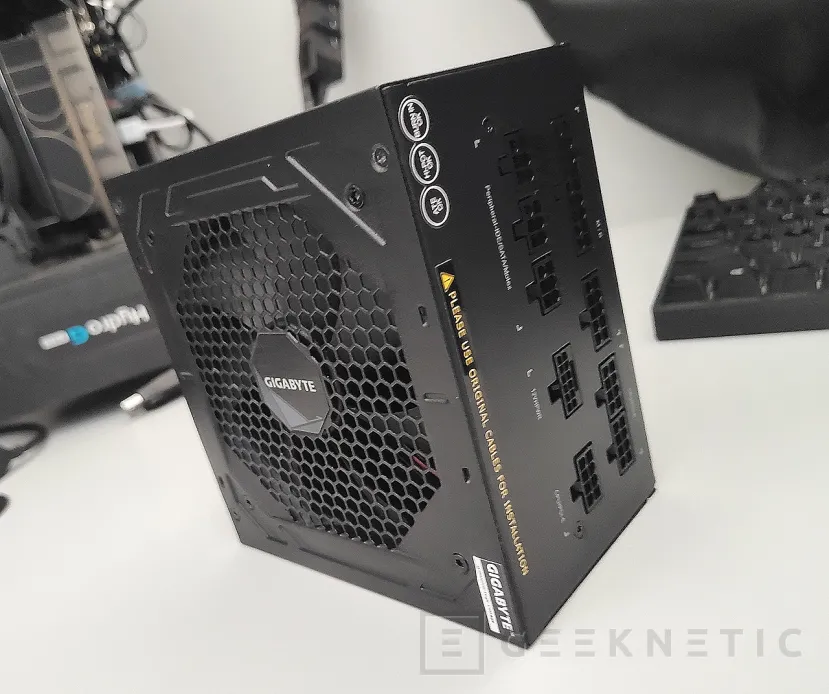

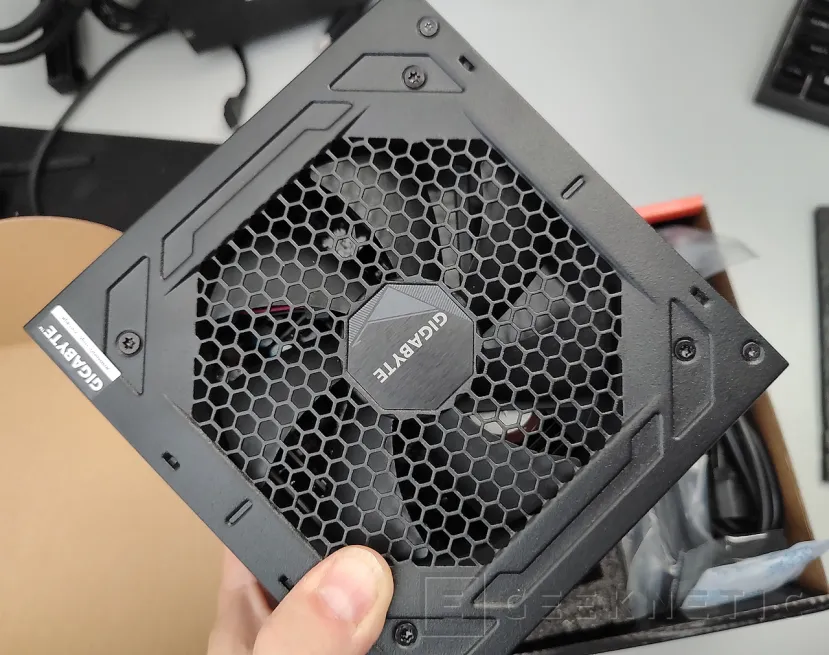

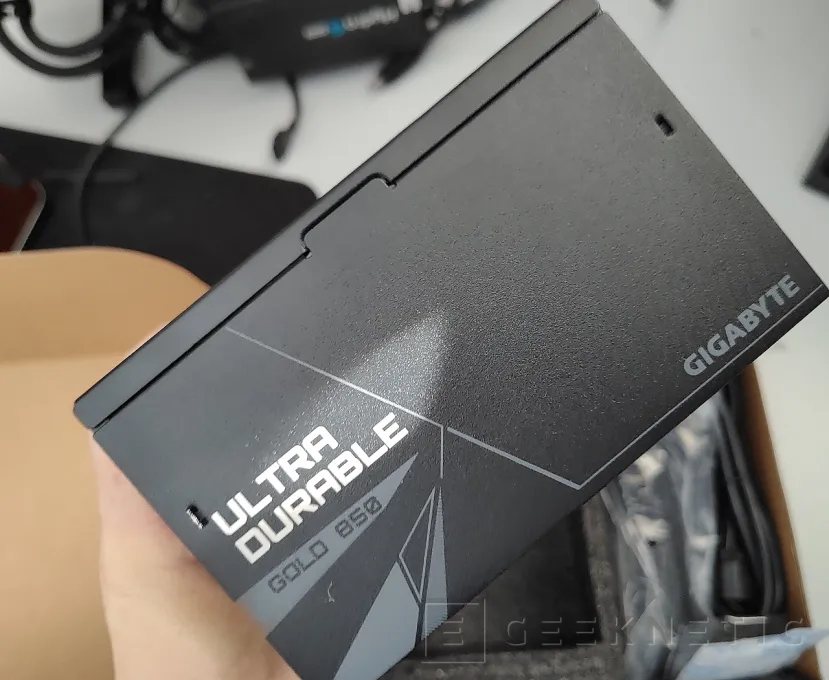

Esta es una fuente de diseño muy compacto, sencilla, sin grandes elementos o extras que reseñar. Paneles frontales y traseros perforados y un ventilador de 120 mm para su ventilación activa, del que luego daremos cuenta. En cuanto a lo que nos toca ahora, el cableado, esto es lo que puedo decir sobre él.

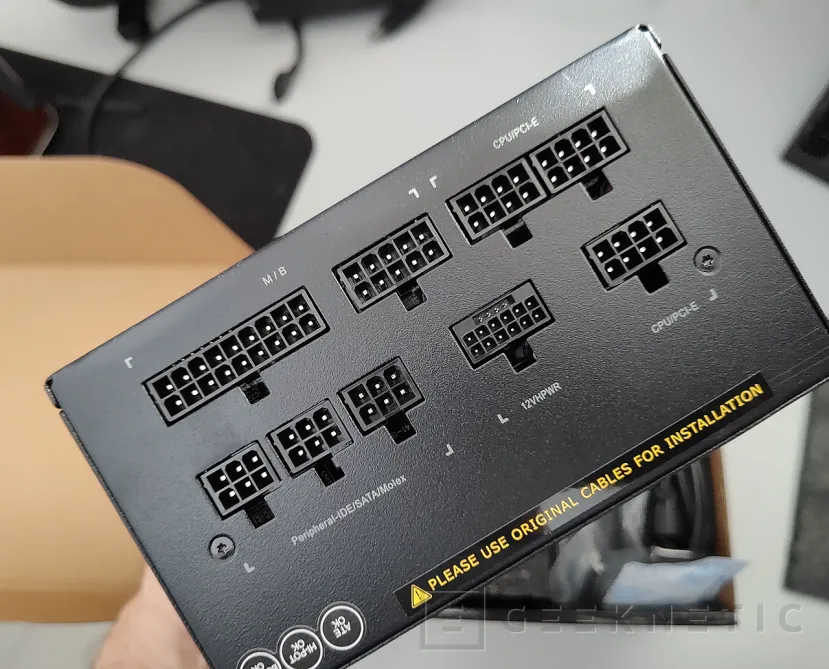

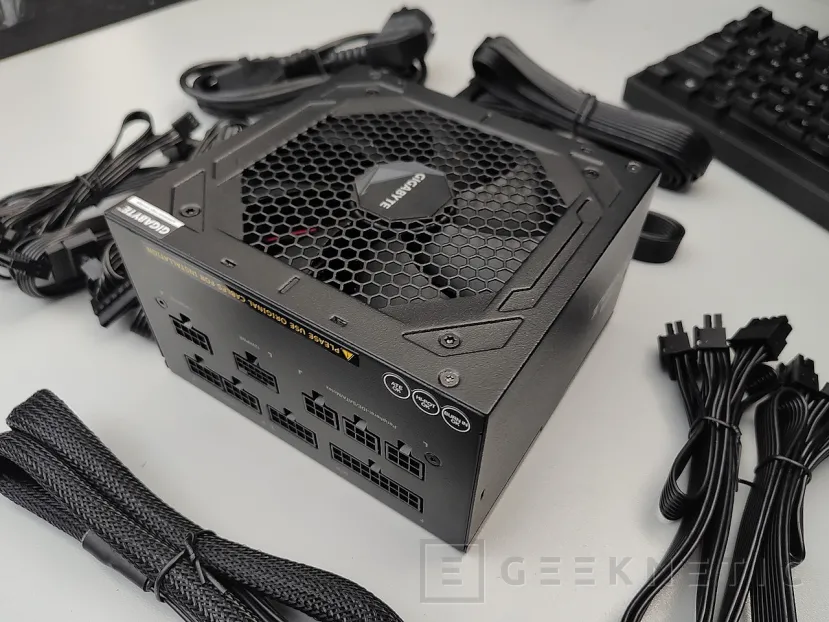

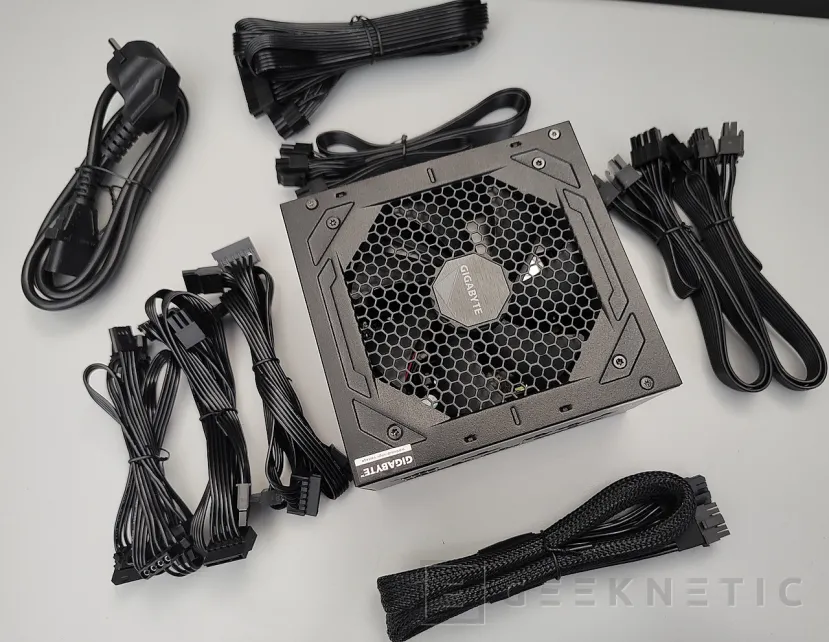

Tiene pocos conectores, pero son los adecuados para el montaje que deberíamos esperar hacer con esta fuente. Un puñado de periféricos, con soporte SATA y Molex, adaptadores para Molex a floppy por si tenemos algún accesorio más antiguo y todo lo que esperamos en una fuente moderna.

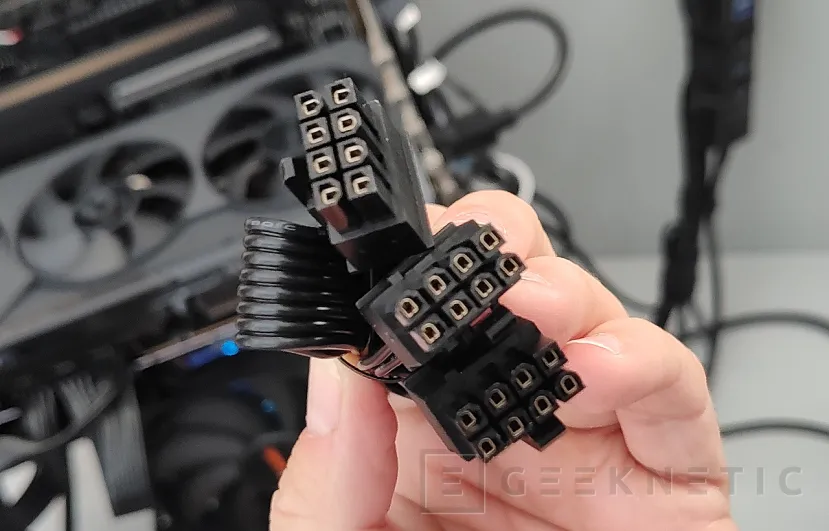

Con esto quiero decir que tenemos varios conectores PEG clásicos, con la típica combinación de 6 + 2 cables, para un total de 4 conectores en dos cables independientes. Los gráficos, como ya hemos mencionado, se potencian también con un cable PCIe 5.0 12VHPWR de hasta 600W de potencia en el conector de 16 contactos habitual y con el mismo diseño plano del resto de cables.

Por supuesto contamos con el conector ATX de 24 contactos y dos conectores EPS de 12V para CPU. Con esto tenemos soporte para cualquier placa base moderna y para cualquiera que esté por venir. Es una fuente que, con pocos conectores, nos tendrá completamente cubiertos por muchos años.

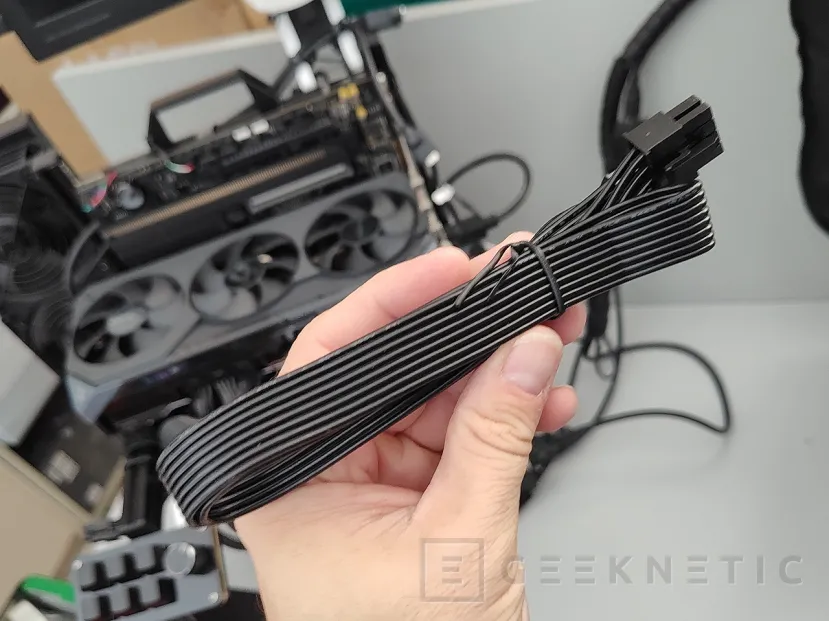

El cableado es sencillo, completamente plano con enfundado plástico en bloque, poco estético pero muy funcional, y los conectores se han chapado en oro para conectividad superior. Son cables sencillos, con los largos necesarios para todo tipo de montaje, y bien terminados.

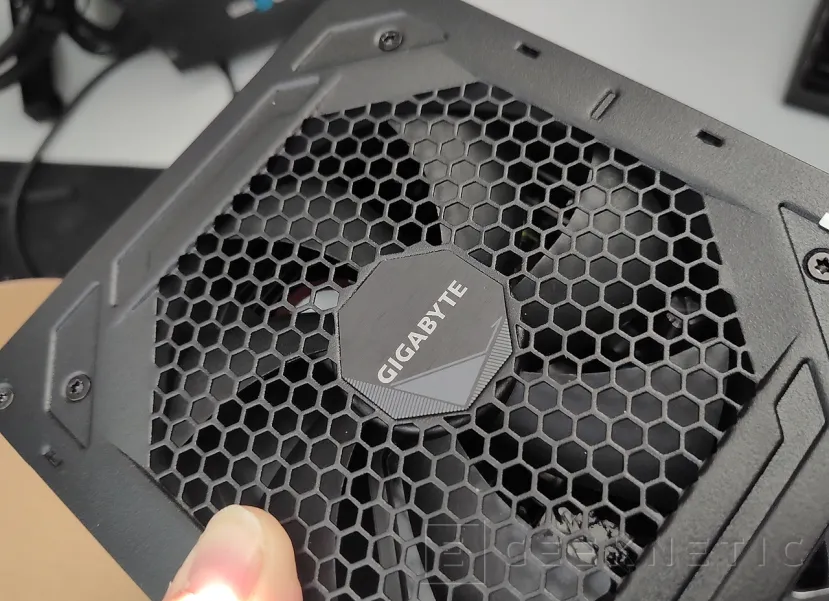

Ventilador con funcionamiento híbrido HYB 120 mm

En sus 140 mm de largo, Gigabyte ha conseguido instalar un ventilador de gran calidad y bien gestionado. Su modo de parada de ventilador no es el más exigente o extenso que hemos visto, se activa con un 20% de consumo, pero luego es un ventilador que mueve mucho aire con pocas revoluciones. Su ventilador Yate Loon D12SH-12 es conocido por mover mucho aire, con baja presión estática, a pocas vueltas. De hecho, este modelo alcanza los 88 CFM con solo 2200 rpm produciendo 40 dBA de ruido.

Con 850W de potencia y un 20% de rango de modo pasivo, tendremos hasta los 170W de consumo real antes de que se active el ventilador. Con un procesador de gama media y gráficas modernas podremos estar sin ventilador casi todo el tiempo que demos un uso ofimático al ordenador. Luego, la curva controlada por PWM es bastante agradable. De hecho, hasta los 650W el ventilador trabaja por debajo de los 30 dBA; es una fuente muy silenciosa. Esto es gracias también a que la fuente cuenta con muchos elementos de disipación pasiva en su interior.

El ventilador utilizado también usa un rodamiento sumergido en hidráulico, lo que aumenta mucho la vida útil, hasta un 40% más que otros ventiladores con rodamientos más convencionales. La fuente, esta unidad, tiene tres años de garantía directa. Vamos con las pruebas.

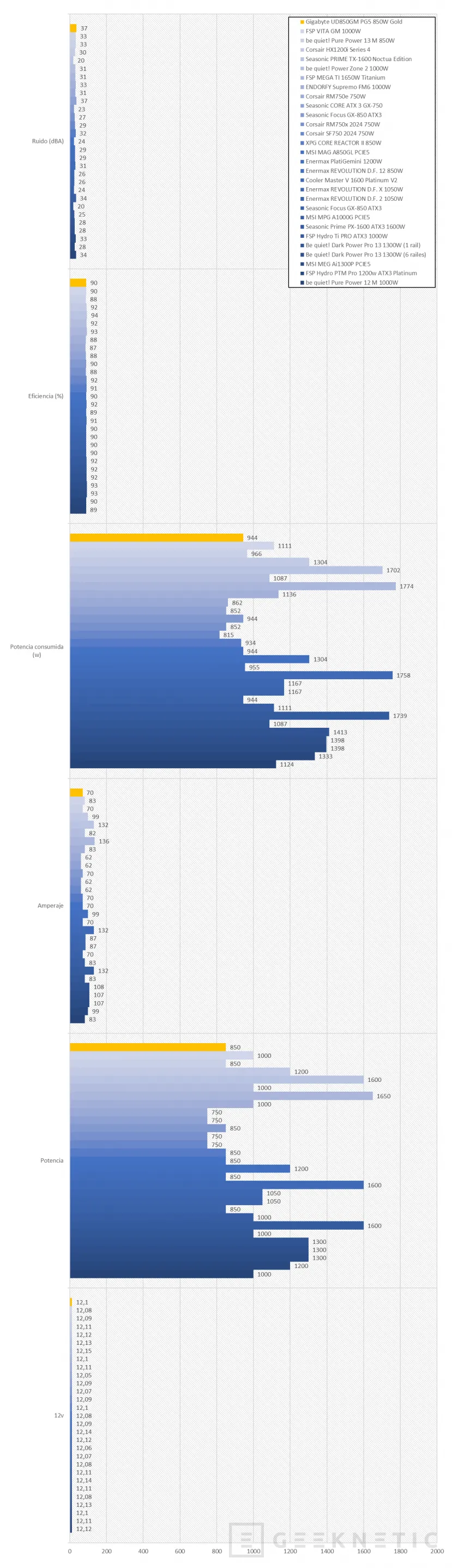

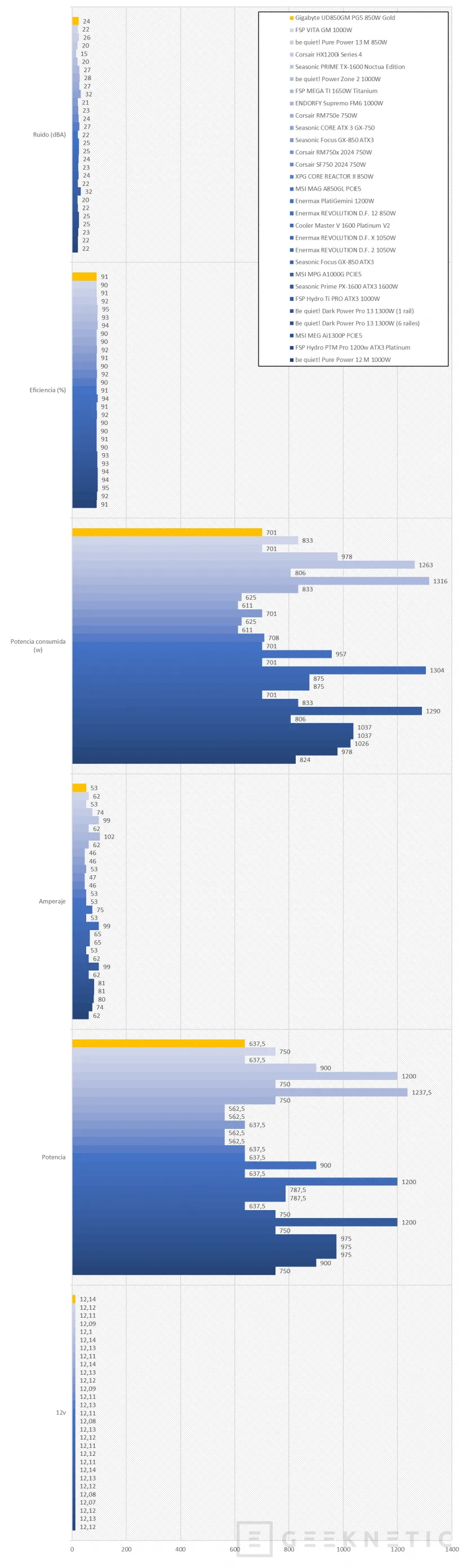

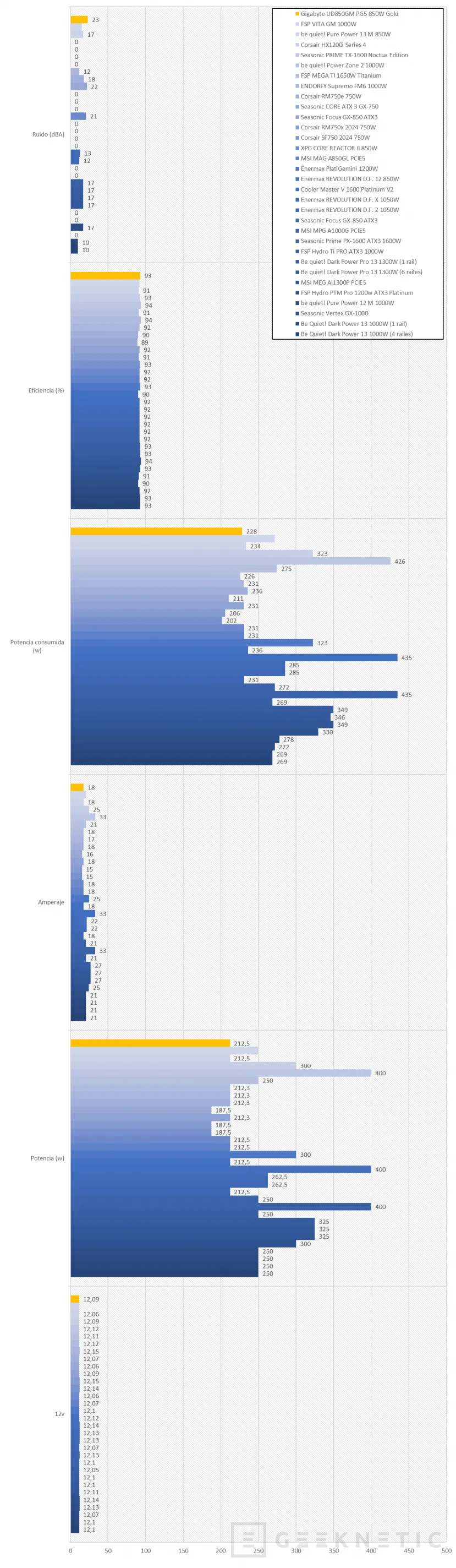

Rendimiento y pruebas

Carga al 25%

Carga al 50%

Carga al 75%

Carga al 100%

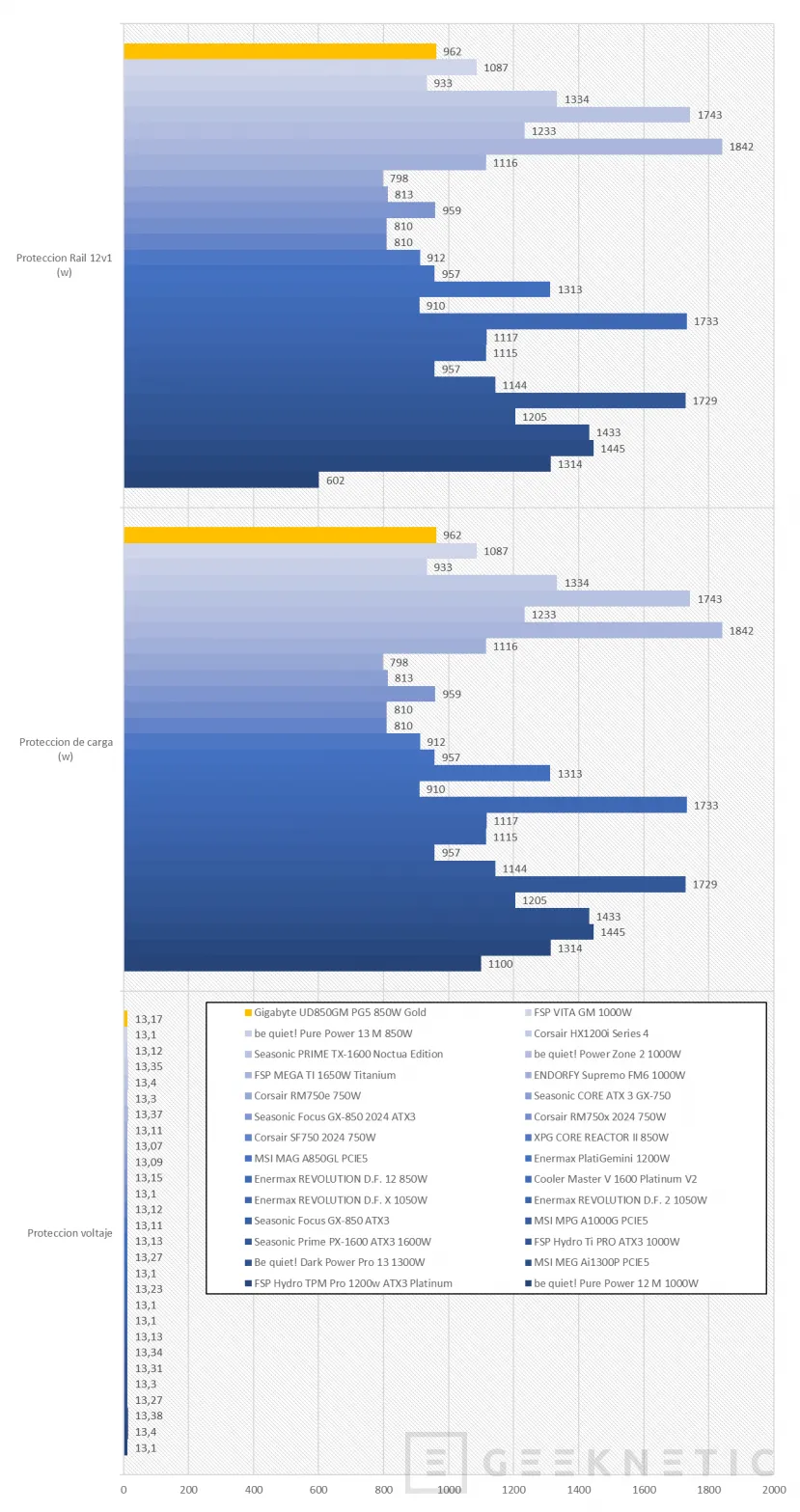

Pruebas de resistencia (no todas las fuentes cuentan con más de uno o dos raíles, de ahí los 0)

Pruebas de picos de carga ATX 3.0

Análisis y conclusión

La Gigabyte UD850GM PG5 850W Gold no es una fuente especialmente avanzada o reseñable, pero cuesta 100 euros y tiene una excelente relación calidad-prestaciones-precio. Es una fuente ATX 3.0, 80 Plus Gold, modular, PCI Express 5.0, con cables planos bien terminados, perfecta para cualquier ordenador moderno, en dos colores, compacta y silenciosa. En mi opinión, no se puede pedir más.
